Hệ thống kiểm tra hai đường ray trực tuyến quang học tự động Smt Doule Track Aoi Machine

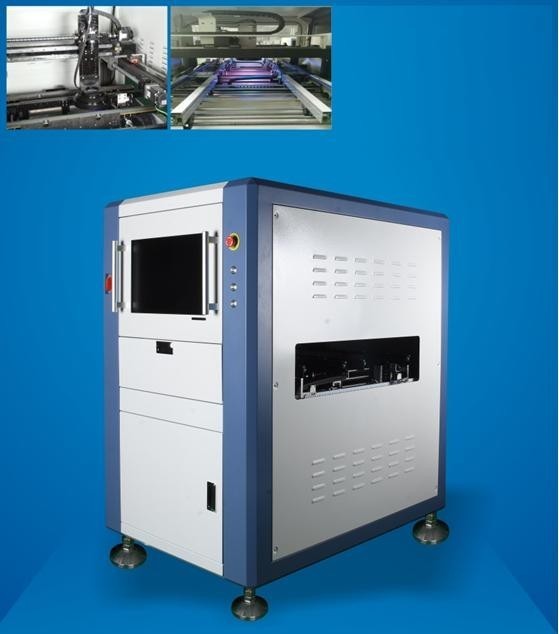

Đường đệm hai đường AOI H820
1Một camera di chuyển theo hướng XY, và phía trước và phía sau hai bộ đường ray truyền PCB tương ứng.
2Các thanh đường đầu tiên được cố định, và các thanh đường thứ hai, thứ ba và thứ tư có thể được điều chỉnh.
3. Các dây chuyền sản xuất hai đường dây cho các SMT khác nhau ((1 thanh đường cố định / 1, 3 thanh đường cố định / 1, 4 thanh đường cố định).
4.Hoàn toàn tương thích với các chức năng của dòng AOI 8 trực tuyến một đường.
Thông số kỹ thuật: H820
|
Hệ thống kiểm tra |
Ứng dụng | Sau khi in stencil, lò bơm trước/sau, hàn sóng trước/sau, FPC v.v. | |
|
Chế độ chương trình |
Lập trình thủ công, lập trình tự động, nhập dữ liệu CAD, lập trình độc lập hai đường. | ||
| In stencil: Không có hàn, hàn không đủ hoặc quá nhiều, hàn sai đường, cầu nối, vết bẩn, trầy xước vv. | |||
|
Các mục kiểm tra |
khiếm khuyết của thành phần: thiếu hoặc quá nhiều thành phần, sai đường, không đồng đều, cạnh, đối diện lắp đặt, yếu tố sai hoặc hỏng vv |
||
|
Vô hiệu hàn: hàn quá nhiều hoặc thiếu, hàn trống, cầu nối, bóng hàn, IC NG, đồng vết bẩn vv |
|||
|
Phương pháp tính toán |
Học máy, tính toán màu sắc, chiết xuất màu sắc, hoạt động quy mô màu xám, độ tương phản hình ảnh, OCV / OCR vv | ||
|
Chế độ kiểm tra |
PCB được phủ đầy, với mảng và chức năng đánh dấu xấu, một bộ cơ chế chuyển động và hình ảnh, kiểm tra độc lập chia thời gian hai đường ray, có thể hoạt động trên chế độ một đường ray. | ||
|
Chức năng thống kê SPC |
Ghi lại đầy đủ dữ liệu thử nghiệm và phân tích, với sự linh hoạt cao để kiểm tra tình trạng sản xuất và chất lượng | ||
| góc của thành phần | Hỗ trợ xoay 0 ~ 359 °, với khoảng cách góc tối thiểu là 1 ° | ||
| Thành phần tối thiểu | Chip 01005, 0.3 pitch IC | ||
|
Hệ thống quang học |
Máy ảnh |
Máy ảnh kỹ thuật số công nghiệp tốc độ cao đầy màu sắc, 5 triệu pixel/12 triệu pixel/ 20 triệu pixel tùy chọn. |
|
| Độ phân giải ống kính | 10um/15um/18um/20um/25um, có thể được tùy chỉnh | ||
|
nguồn ánh sáng |
Đèn màu đa kênh stereo hình vòng, RGB / RGBW / RGBR / RWBR dựa trên yêu cầu, đèn trục trên tùy chọn. | ||
|
Hệ thống máy tính |
Hệ điều hành | Windows7, 64 bit | |
| Màn hình | 22 inch,16:10 | ||
| VGA | Xây dựng trong thẻ đồ họa, (hình ảnh riêng biệt tùy chọn) | ||
| CPU | Intel E3 hoặc cùng cấp | ||
| GPU | Tùy chọn | ||
| RAM | 16GB | ||
| HDD | 1TB, (SSD tùy chọn) | ||
|
Phần mềm |
Ngôn ngữ | Trung Quốc và Anh | |
| Kiểm soát quyền truy cập | Kiểm soát quyền đăng nhập ba cấp độ của quản trị viên, lập trình viên và nhà điều hành | ||
|
Hệ thống cơ khí |
Chế độ di chuyển và kiểm tra |
Các đường ray phía trước và phía sau được điều chỉnh độc lập. Hai đường ray vào và ra khỏi bảng độc lập và tự động, với hướng L-R / R-L tùy chọn.động cơ bước vận chuyển PCB và điều chỉnh chiều rộng đường ray, và động cơ XY servo điều khiển máy ảnh để chụp ảnh. | |
|
Điều chỉnh đường ray |
Các đường ray hướng dẫn phía trước và phía sau được điều chỉnh độc lập và tự động để hỗ trợ các chiều rộng đường ray khác nhau | ||
| Chế độ PCB cố định | Đèn tự động | ||
|
Kích thước PCB |
50 * 50mm ((Min) ️460 * 360mm ((Max) khi hai đường ray, 50 * 50mm ((Min) ️460 * 650mm ((Max) khi một đường ray, có thể được tùy chỉnh | ||
| Độ dày PCB | 0.3 ∙ 5.0mm | ||
| Trọng lượng PCB | Tối đa: 3kg | ||
| Biên PCB | 3mm, có thể được tùy chỉnh dựa trên nhu cầu | ||
| Dẻo PCB | < 5mm hoặc 3% chiều dài đường chéo của PCB | ||
| Chiều cao của thành phần PCB | Trên: 35mm, dưới: 30mm, điều chỉnh, có thể được tùy chỉnh dựa trên nhu cầu | ||
| Hệ thống lái xe XY | Động cơ AC servo, vít bóng chính xác | ||
| Tốc độ di chuyển XY | Max:830mm/s | ||
| Độ chính xác định vị XY | ¥8um | ||
|
Các thông số chung |
Kích thước máy | L1440 * W1000 * H1620 mm | |
| Sức mạnh | AC220V,50/60Hz,1.5KW | ||
| Độ cao PCB từ mặt đất | 900±20mm | ||
| Trọng lượng máy | 700kg | ||
| Giao tiếp với thiết bị dây chuyền sản xuất |
Smema |
||
| Áp suất không khí | 0.4 - 0.8 MPa, tùy chọn điều khiển điện thay thế áp suất không khí | ||
| Tiêu chuẩn an toàn | Tiêu chuẩn an toàn CE | ||
| Nhiệt độ và độ ẩm môi trường | 10 ∼35°C, 35 ∼80% RH (không ngưng tụ) | ||
| Tùy chọn | Trạm bảo trì, hệ thống lập trình ngoại tuyến, SPC servo, hệ thống mã vạch, kết nối MES. | ||
