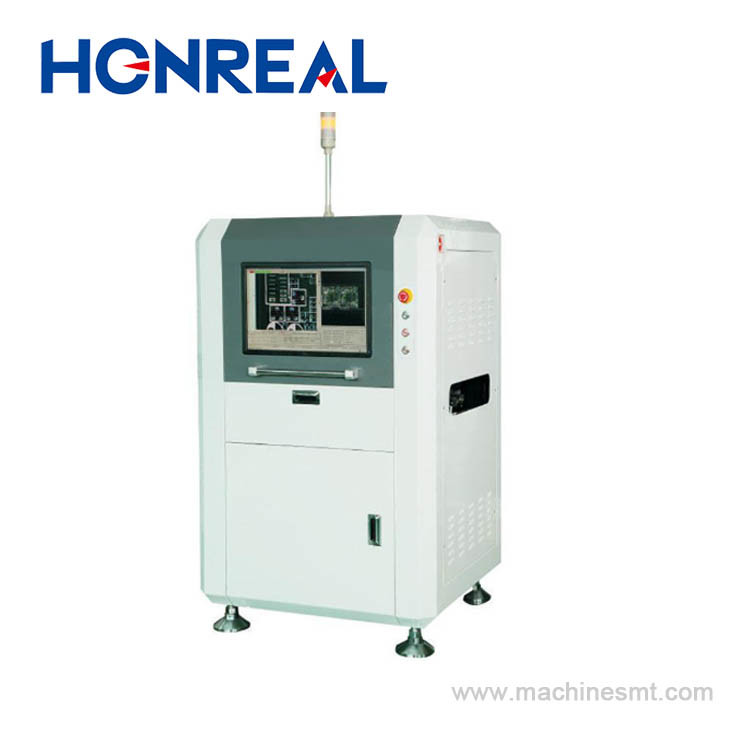

Hệ thống kiểm tra tự động SMT AOI trực tuyến Máy kiểm tra quang PCB tự động

MOQ:	1 bộ
Giá:	USD 23000-28000 Per Set
Bao bì tiêu chuẩn:	tủ gỗ
Thời gian giao hàng:	15 ngày làm việc
Phương thức thanh toán:	L/C,T/T, Công Đoàn Phương Tây
năng lực cung cấp:	100 bộ / tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc

Trung Quốc

Hàng hiệu

HONREAL

Chứng nhận

CE ISO

Số mô hình

Máy ảnh:

CCD Camera màu

điều chỉnh độ rộng:

Tự động

kích thước PCB:

20 mm × 20 mm đến 360 mm x 400 mm

Phần tối thiểu:

chip 01005

Vị trí chính xác:

<8 mm

Tôc độ di chuyển:

830 mm/GIÂY (TỐI ĐA)

Trưng bày:

màn hình 22"

Kích thước máy:

L980mm×980mm×1600mm

Làm nổi bật:

Hệ thống kiểm tra SMT AOI

Máy kiểm tra AOI trực tuyến

Máy kiểm tra AOI PCB tự động

Mô tả sản phẩm

Hệ thống kiểm tra quang học tự động SMT AOI Máy kiểm tra quang học PCB tự động

Mô tả

1. AOI đa chức năng, dễ vận hành

Nó có thể được đặt tại nhiều điểm kiểm soát chất lượng trong Dây chuyền SMT để kiểm tra chất lượng in thiếc 2D, kiểm tra lỗi linh kiện trước khi hàn lại, kiểm tra chất lượng PCBA sau khi hàn lại và hàn sóng DIP.

2. Giao diện đơn giản

Giao diện phần mềm đơn giản phù hợp với hoạt động hàng ngày và hiệu quả
Hướng dẫn công việc, giúp thiết bị duy trì nhất quán
Phần mềm toàn diện và linh hoạt
Yêu cầu đào tạo thấp nhất

Thông qua màu sắc bề mặt, độ sáng, hình dạng và màu sắc của bi thiếc để kiểm tra xem có bi thiếc nào trên PCB hay không. Máy có thể kiểm tra bi thiếc xung quanh linh kiện, cũng có thể kiểm tra toàn bộ PCB thông qua khung kiểm tra.
3. Chức năng kiểm tra BGA
Chức năng này được sử dụng trước khi lắp ráp để kiểm tra xem có thiếu thiếc, thiếu bi, cầu thiếc, v.v. hay không.

H800 Thông số kỹ thuật:

Danh mục

Dự án

Thông số kỹ thuật

Hệ thống nhận dạng trực quan

Kiểm tra	Sử dụng tổng hợp nhiều thuật toán như Widm, Công nghệ tương phản hình ảnh màu, Công nghệ trích xuất màu, Độ tương tự, Công nghệ xử lý hai giá trị, Ocr/Ocv, v.v.
Máy ảnh	Máy ảnh CCD màu 5 triệu: 10um/15um/18um/20um/25um
Nguồn sáng	Đèn màu đa kênh ba chiều dạng vòng, chọn RGB/RGBW/RGBR/RWBR tùy thuộc vào ứng dụng
Tốc độ xử lý hình ảnh	linh kiện 0201	<7,6 ms
Tốc độ xử lý hình ảnh	Thời gian mỗi hình ảnh	220~450ms
Nội dung kiểm tra	Lỗi in thiếc	Lệch, Tràn, Thiếu, Hở mối hàn, Vết bẩn
	Lỗi linh kiện	Thiếu, Lệch, Nghiêng, Mộ bia, Biển quảng cáo, Lật ngược, Sai cực tính, Sai, Hỏng
	Lỗi mối hàn	Tràn, Thiếu, Chập, Vết bẩn
	Kiểm tra hàn sóng	Tràn, Thiếu, Chập, Thiếc thừa, Lỗ rỗng mối hàn

Hệ thống cơ khí

Kích thước PCB	20 mm × 20 mm đến 400mm x 360 mm (Có thể làm kích thước lớn hơn theo yêu cầu của khách hàng)
Băng tải PCB	Từ trái sang phải (Tùy chọn, từ phải sang trái), Cố định PCB: từ dưới lên, Tự động nạp và dỡ PCB, Khe hở có thể điều chỉnh, Tuân thủ tiêu chuẩn SMEMA. Khe hở băng tải: 900±20mm
Độ dày PCB	0,3 mm ~ 5,0 mm
Dung sai cong vênh PCB	<5 mm
Khe hở linh kiện	Phía trên<35mm, Phía dưới <35mm
Khoảng cách linh kiện tối thiểu	chip 01005 & bước chân 0,3mm
Nền tảng X, Y	Trình điều khiển	Máy chủ AC
	Định vị chính xác	<8um
	Tốc độ di chuyển	830 mm/giây (TỐI ĐA)

Hệ thống phần mềm

Hệ thống điều hành	Windows X64
Điều khiển & Nhận dạng	Đặc điểm	Widm, Mẫu Study Ok, Tự động đặt hình ảnh mẫu, Xác định dữ liệu và giá trị số lỗi
Điều khiển & Nhận dạng	Vận hành	Lập trình đồ họa, Đi kèm với thư viện chip và lấy khung kiểm tra theo hình dạng chip, Định vị mạ vàng, Điều chỉnh micron, và Lập trình dễ dàng
Mạng	Cổng giao tiếp	SMEMA,
Mạng	Vận hành	Lập trình đồ họa, Tiếng Trung, Tiếng Anh

Hệ thống điều khiển

Máy chủ	CPU: Intel E3, Bộ nhớ: 16GB, Ổ cứng: 1TB
Màn hình	Màn hình LED 22"

Các thông số khác

Kích thước máy (DRC)	D980mm×980mm×1600 mm
Trọng lượng	Khoảng 600 kg
Nguồn điện	AC220v, 10%, Một pha 5a 50/60hz, Công suất tiêu thụ 600w

Khách hàng trưng bày

Hệ thống kiểm tra tự động SMT AOI trực tuyến Máy kiểm tra quang PCB tự động

Thông tin công ty

Shenzhen Honreal Technology Co.,Ltd là một doanh nghiệp công nghệ cao quốc gia,Chuyên nghiên cứu và phát triển, sản xuất, kinh doanh thiết bị smt. Phục vụ các công ty điện tử hàng đầu thế giới trong top 500. Vốn đăng ký của công ty là 5 triệu.Kể từ khi thành lập công ty, Honreal luôn kiên trì phát triển công nghệ làm cốt lõi, chất lượng làm sự tồn tại, nghiên cứu và phát triển độc lập, và đổi mới liên tục. Sau những nỗ lực không ngừng, công ty đã có một số bằng sáng chế phát minh công nghệ cao.

Hệ thống kiểm tra tự động SMT AOI trực tuyến Máy kiểm tra quang PCB tự động

Chứng nhận

Hệ thống kiểm tra tự động SMT AOI trực tuyến Máy kiểm tra quang PCB tự động

Liên hệ

Công ty	Shenzhen Honreal Technology CO.,Ltd.
Địa chỉ	Số 15, Đường Hồng Mã Thượng Nam, Phố Sa Tỉnh, Quận Bảo An, Thâm Quyến, Tỉnh Quảng Đông, Trung Quốc
Điện thoại	+86755 2302 0279
Fax	+86 755 2330 6782
Mã bưu điện	518125
Skype/Whatsapp/Wechat	+8613715227009
Email:	Monica@szhonreal.com Judy@szhonreal.com Rain@szhonreal.com
