| MOQ: | 1 bộ |
| Bao bì tiêu chuẩn: | tủ gỗ |
| Thời gian giao hàng: | 15 ngày làm việc |
| Phương thức thanh toán: | L/C,T/T, Công Đoàn Phương Tây |
| năng lực cung cấp: | 100 bộ / tháng |

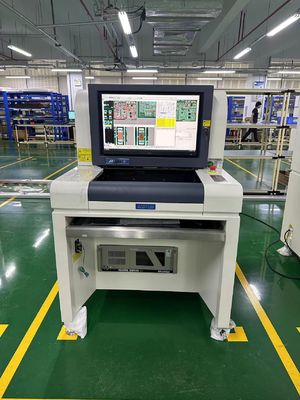

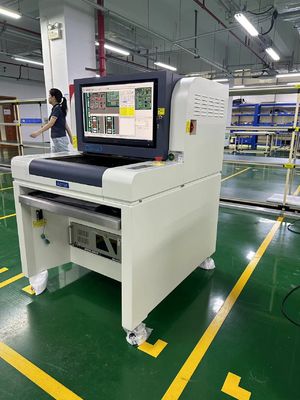

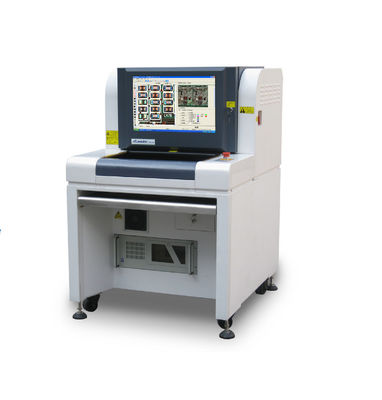

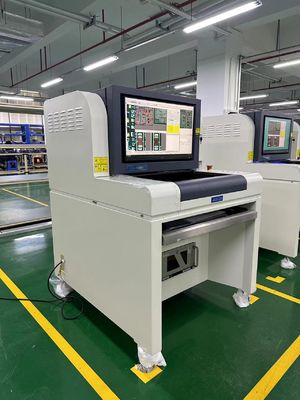

Máy kiểm tra quang học tự động SMT PCB AOI độ chính xác cao
Hệ thống AOI ngoại tuyến 2D ALeader ALD7120 được thiết kế đặc biệt cho các xưởng SMT quy mô nhỏ và vừa.
Với kích thước nhỏ gọn và hoạt động êm ái, ALD7120 có thể được sử dụng trong sản xuất cũng như trong môi trường phòng thí nghiệm.
Hệ thống sử dụng công nghệ i3D tiên tiến và được trang bị camera tốc độ cao và mô-đun chiếu sáng đa hướng.
Cấu hình tiêu chuẩn bao gồm phần mềm SPC và Sửa chữa, được cài đặt trên hệ thống.
ALD7120 có thể được sử dụng để kiểm tra PCB sau khi hàn lại, sau khi hàn sóng, linh kiện trên keo dán và hơn thế nữa.
Thông số chức năng
| ALD7120 | ALD7130 | ALD7150 | Bo mạch kiểm tra | |||
|
Sau khi hàn lại |
Phương pháp kiểm tra |
|||||
| Nhiều thuật toán hàng đầu quốc tế như TOC, Biểu đồ, Khớp, Ngắn mạch, KHÁC, |
CREST, thuật toán PIN, tự động cài đặt tham số theo các điểm kiểm tra khác nhau. Máy ảnh |
|||||
|
Máy ảnh công nghiệp kỹ thuật số thông minh tốc độ cao |
Độ phân giải/Phạm vi/Tốc độ |
|||||
|
(Tiêu chuẩn):(Tùy chọn): |
(Tùy chọn): 15μm/Pixel 10μm/Pixel |
8μm/Pixel FOV:36.00mmX30.72mm FOV:24.00mmX20.48mm |
FOV:19.20mmX16.38mm (Tốc độ) |
<200ms> <200ms> Ánh sáng | ||
|
Đèn LED vòng tháp đồng trục RRGB siêu sáng (Ánh sáng màu) |
Chế độ chương trình |
|||||
|
Lập trình thủ công, Khung tự động, Đầu vào CAD tự động tương ứng với thư viện linh kiện |
Điều khiển từ xa |
|||||
|
Điều khiển từ xa qua TCP/IP. Kiểm tra, khởi động hoặc dừng máy, hoặc sửa đổi quy trình bất kỳ lúc nào. |
Các mục kiểm tra |
|||||
| Các lỗi ngoại quan như lệch tâm, thiếu, ngắn mạch, mất, nghiêng, bảng hiệu, lắp lệch, lật, |
sai linh kiện, hư hỏng, sai cực, hàn giả, thiếu thiếc hàn, quá nhiều keo, lỗ rỗng thiếc hàn, chân hàn bị che phủ Tính năng đặc biệt |
|||||
|
Chạy nhiều chương trình đồng thời (hỗ trợ tự động thay đổi chương trình) |
Kiểm soát SPC và chương trình |
|||||
|
Thống kê và phân tích tất cả dữ liệu kiểm tra, kiểm tra sản xuất và phân tích chất lượng ở mọi nơi, có thể xuất tệp Excel, Txt |
Hệ thống mã vạch |
|||||
|
Máy ảnh có thể đọc và truyền Mã vạch tự động (một chiều hoặc hai chiều), Chức năng Đa Đánh dấu (bao gồm Đánh dấu Lỗi) |
Chế độ máy chủ |
|||||
|
Dữ liệu quản trị từ nhiều AOI qua máy chủ trung tâm |
Hệ điều hành |
|||||
|
Windows |
Hiển thị/Đầu ra | |||||
|
LCD |
Thông số hệ thống |
|||||
| Kích thước PCB | ||||||
|
50×50mm(Tối thiểu)～430×330mm(Tối đa) |
50×50mm(Tối thiểu)～620×460mm(Tối đa) | 50×50mm(Tối thiểu)～870×650mm(Tối đa) | Độ dày PCB | |||
|
0,3 đến 5 mm |
Khoảng hở cạnh hệ thống kẹp | |||||
|
TRÊN:3.5mm DƯỚI:3.5mm |
Trọng lượng PCB | |||||
|
3KG |
Dung sai PCB | |||||
|
＜5mm hoặc 2% chiều dài đường chéo PCB |
Chiều cao PCB |
|||||
|
Mặt trên: 30mm Mặt dưới:80mm |
Mặt trên : 30mm Mặt dưới:120mm | Mặt trên: 30mm |
Mặt dưới:120mm Băng tải |
|||
|
Kẹp tự động, Bù trừ tự động để tránh biến dạng |
Chiều cao băng tải |
|||||
|
850 đến 920mm |
Hướng băng tải | |||||
|
Trái→ Phải hoặc Phải→Trái |
Trình điều khiển X/Y |
|||||
|
Trục vít và trình điều khiển servo AC, PCB cố định, Camera trong XY, được phê duyệt với CTQ |
Nguồn điện |
|||||
|
AC230V 50/60 dưới 0,5KVA Hz |
Khí nén |
|||||
|
Không sử dụng khí nén |
Trọng lượng |
|||||
|
Khoảng 290KG |
Khoảng 400KG |
Khoảng 550KG |
Kích thước |
|||
|
870×1070×1310mm (D×R×C) |
1090×1360×1390mm (D×R×C) | 1340×1750×1615mm (D×R×C) | Độ ẩm | |||
|
10～35℃ 35～80％ RH (không có sương) |
Chứng nhận |
|||||
|
Tuân thủ tiêu chuẩn CE |
|
|||||
Shenzhen Honreal Technology Co.,Ltd là một doanh nghiệp công nghệ cao quốc gia, chuyên nghiên cứu và phát triển, sản xuất, kinh doanh thiết bị smt. Phục vụ các công ty điện tử hàng đầu thế giới trong top 500. Vốn đăng ký của công ty là 5 triệu. Kể từ khi thành lập, Honreal luôn kiên trì phát triển công nghệ làm cốt lõi, chất lượng làm nền tảng tồn tại, nghiên cứu và phát triển độc lập, và đổi mới liên tục. Sau những nỗ lực không ngừng, công ty đã có một số bằng sáng chế phát minh công nghệ cao
Chứng nhận
Q: Làm thế nào bạn có thể đảm bảo chất lượng sản phẩm bán ra của mình?
A: Chúng tôi đảm bảo rằng mỗi bộ máy đều được kiểm tra nghiêm ngặt trước khi giao cho bạn, để đảm bảo hiệu suất xuất sắc của tất cả các sản phẩm.
Q: Việc đào tạo như thế nào?
A: Sau khi mua máy của chúng tôi, kỹ sư của bạn có thể đến công ty chúng tôi hoặc rất dễ dàng để vận hành
máy theo video đào tạo và hướng dẫn sử dụng, hướng dẫn sử dụng sẽ đi kèm với máy.
Q: Tôi muốn hỏi bạn liệu có thể có logo của tôi trên sản phẩm không.
Chúng tôi hy vọng bạn biết rằng công ty chúng tôi hỗ trợ hoàn hảo dịch vụ tùy chỉnh logo, chúng tôi đã làm điều đó. Bên cạnh đó, hoàn toàn miễn phí, vì vậy chỉ cần cho chúng tôi biết yêu cầu của bạn.
Q: Có khó sử dụng những máy này không?
A: Không, không khó chút nào. Đối với các khách hàng trước đây của chúng tôi, tối đa 2 ngày là đủ để học cách vận hành máy.
Liên hệ với chúng tôi
| Shenzhen Honreal Technology CO.,Ltd. | Địa chỉ |
| Số 15, Đường Hồng Mã Thượng Nam, Phố Sa Tỉnh, Quận Bảo An, Thâm Quyến, Tỉnh Quảng Đông, Trung Quốc | Điện thoại |
| +86755 2302 0279 | Fax |
| +86 755 2330 6782 | Mã bưu điện |
| 518125 | Skype/Whatsapp/Wechat |
| +8613715227009 | Email: |
| Monica@szhonreal.com |
Judy@ szhonreal.com szhonreal.com |
|
|
