Thiết bị máy kiểm tra AOI trực quan tự động nút điện điều khiển

Kiểm tra

Sử dụng nhiều thuật toán tổng hợp như Widm, Công nghệ tương phản hình ảnh màu, Công nghệ chiết xuất màu, Tương tự, Công nghệ xử lý hai giá trị, Ocr / Ocv và vân vân.

Máy ảnh

5 triệu Camera Ccd màu: 10um/15um/18um/20um/25um

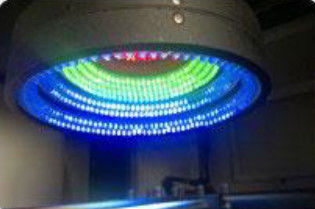

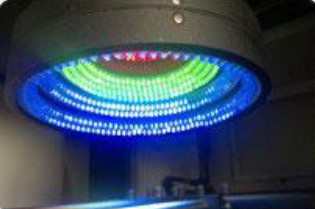

Nguồn ánh sáng

Ánh sáng màu đa kênh ba chiều hình nhẫn, chọn RGB / RGBW / RGBR / RWBR tùy thuộc vào ứng dụng

Tốc độ xử lý hình ảnh

0201 thành phần

< 10 ms

Thời gian mỗi hình ảnh

< 170ms

Nội dung thử nghiệm

Paste Printig khiếm khuyết

Không thẳng hàng, tràn, không đủ, dán mở, vết bẩn

Các khiếm khuyết của thành phần

Mất, sai đường, nghiêng, Tombstone, Billboard, Overtumed, đảo ngược Polarity, sai, hư hỏng

Các khuyết tật của hàn

Dòng chảy quá mức, không đủ, hàn ngắn, vẩn

Các biện pháp chống tĩnh

Chiếc ổ cắm điện chống tĩnh, vòng hoa chống tĩnh

Kích thước PCB

20 mm × 20 mm đến 450 mm x 350 mm (Có thể làm kích thước lớn hơn theo nhu cầu của khách hàng)

Độ dày PCB

0.3 mm ~5.0 mm

Độ dung nạp PCB

< 5 mm

Phân loại thành phần

Trên <35mm, dưới <75mm

Các bộ phận không gian tối thiểu

01005 chip & 0.3mmpitch

X,Y nền tảng

Tài xế

AC Serverv

Vị trí chính xác

< 8um

Tốc độ di chuyển

830 mm/SEC (MAX)

Hệ điều hành

Windows 7 64-bit

Kiểm soát và nhận ra

đặc điểm

Widm, nghiên cứu Ok Template, tự động thiết lập hình ảnh Template, xác định dữ liệu và giá trị số lỗi

hoạt động

Lập trình đồ họa, đi cùng với thư viện chip và có được một khung kiểm tra theo hình dạng chip, vị trí Aureate, điều chỉnh micron, và dễ lập trình

Nhãn

Đánh dấu số

Có thể chọn 2 điểm

Nhận ra tốc độ

0.5s/PC

Máy tính chủ

CPU:Intel E3, Bộ nhớ: 16GB, ổ cứng: 1TB

Hiển thị

Màn hình LED 22 "

Kích thước máy ((L*W*H)

L1120mm × 900mm × 1400 mm

Trọng lượng

Khoảng 480 kg

Sức mạnh

AC220v, 10%, Giai đoạn đơn 5a 50/60hz, tiêu thụ điện 600w
