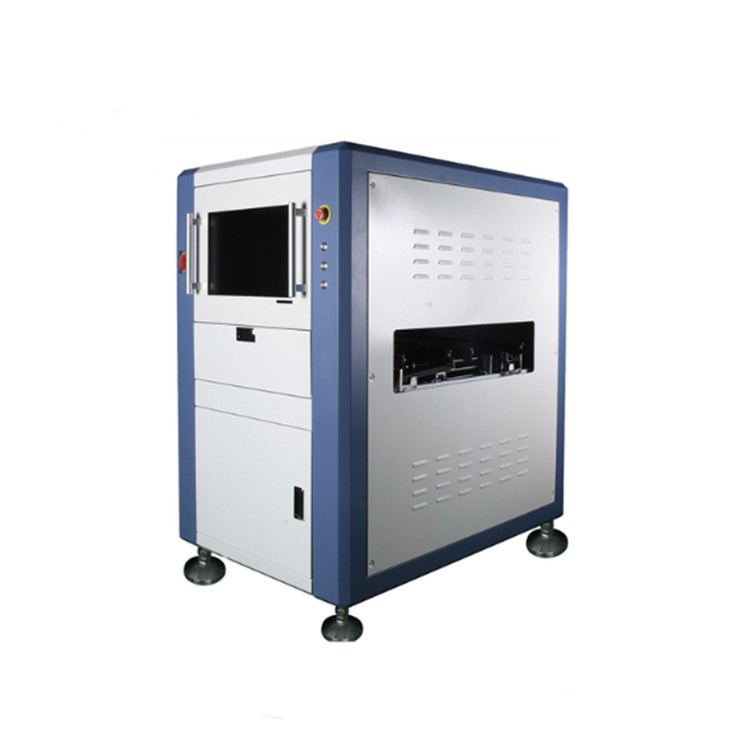

Hệ thống kiểm tra Aoi hai làn đường tự động Đường đạp Aoi Thiết bị kiểm tra
Đặc điểm của máy:
1Công nghệ nhìn đầy màu sắc chính xác cao
2. Offline lập trình, offline chức năng gỡ lỗi
3.Pigsaw và Multi Mark (bao gồm chức năng Bad Mark)
4Thiết bị cấu hình chất lượng cao, máy đơn giản và ổn định
5.Chức năng phần mềm SPC mạnh mẽ, phân tích chất lượng thời gian thực
6.Multiple phát hiện thuật toán với tỷ lệ phát hiện cao và tỷ lệ dương tính giả thấp
7.Tự động nhận dạng mã vạch và nhận dạng văn bản OCR bằng máy ảnh
8Có thể được sử dụng ở nhiều vị trí sau khi in, trước lò, phía sau lò, vv
9.Dựa trên dữ liệu CAD, tự động tìm kiếm thư viện thành phần để nhận ra lập trình tự động
10Hệ thống điều khiển từ xa kết nối qua mạng có dây hoặc không dây
Thông số kỹ thuật: H820
|
Hệ thống kiểm tra |
Ứng dụng | Sau khi in stencil, lò bơm trước/sau, hàn sóng trước/sau, FPC v.v. | |
|
Chế độ chương trình |
Lập trình thủ công, lập trình tự động, nhập dữ liệu CAD, lập trình độc lập hai đường. | ||
| In stencil: Không có hàn, hàn không đủ hoặc quá nhiều, hàn sai đường, cầu nối, vết bẩn, trầy xước vv. | |||
|
Các mục kiểm tra |
khiếm khuyết của thành phần: thiếu hoặc quá nhiều thành phần, sai đường, không đồng đều, cạnh, đối diện lắp đặt, yếu tố sai hoặc hỏng vv |
||
|
Vô hiệu hàn: hàn quá nhiều hoặc thiếu, hàn trống, cầu nối, bóng hàn, IC NG, đồng vết bẩn vv |
|||
|
Phương pháp tính toán |
Học máy, tính toán màu sắc, chiết xuất màu sắc, hoạt động quy mô màu xám, độ tương phản hình ảnh, OCV / OCR vv | ||
|
Chế độ kiểm tra |
PCB được phủ đầy, với mảng và chức năng đánh dấu xấu, một bộ cơ chế chuyển động và hình ảnh, kiểm tra độc lập chia thời gian hai đường ray, có thể hoạt động trên chế độ một đường ray. | ||
|
Chức năng thống kê SPC |
Ghi lại đầy đủ dữ liệu thử nghiệm và phân tích, với sự linh hoạt cao để kiểm tra tình trạng sản xuất và chất lượng | ||
| góc của thành phần | Hỗ trợ xoay 0 ~ 359 °, với khoảng cách góc tối thiểu là 1 ° | ||
| Thành phần tối thiểu | Chip 01005, 0.3 pitch IC | ||
|
Hệ thống quang học |
Máy ảnh |
Máy ảnh kỹ thuật số công nghiệp tốc độ cao đầy màu sắc, 5 triệu pixel/12 triệu pixel/ 20 triệu pixel tùy chọn. |
|
| Độ phân giải ống kính | 10um/15um/18um/20um/25um, có thể được tùy chỉnh | ||
|
nguồn ánh sáng |
Đèn màu đa kênh stereo hình vòng, RGB / RGBW / RGBR / RWBR dựa trên yêu cầu, đèn trục trên tùy chọn. | ||
|
Hệ thống máy tính |
Hệ điều hành | Windows7, 64 bit | |
| Màn hình | 22 inch,16:10 | ||
| VGA | Xây dựng trong thẻ đồ họa, (hình ảnh riêng biệt tùy chọn) | ||
| CPU | Intel E3 hoặc cùng cấp | ||
| GPU | Tùy chọn | ||
| RAM | 16GB | ||
| HDD | 1TB, (SSD tùy chọn) | ||
|
Phần mềm |
Ngôn ngữ | Trung Quốc và Anh | |
| Kiểm soát quyền truy cập | Kiểm soát quyền đăng nhập ba cấp độ của quản trị viên, lập trình viên và nhà điều hành | ||
|
Hệ thống cơ khí |
Chế độ di chuyển và kiểm tra |
Các đường ray phía trước và phía sau được điều chỉnh độc lập. Hai đường ray vào và ra khỏi bảng độc lập và tự động, với hướng L-R / R-L tùy chọn.động cơ bước vận chuyển PCB và điều chỉnh chiều rộng đường ray, và động cơ XY servo điều khiển máy ảnh để chụp ảnh. | |
|
Điều chỉnh đường ray |
Các đường ray hướng dẫn phía trước và phía sau được điều chỉnh độc lập và tự động để hỗ trợ các chiều rộng đường ray khác nhau | ||
| Chế độ PCB cố định | Đèn tự động | ||
|
Kích thước PCB |
50 * 50mm ((Min) ️460 * 360mm ((Max) khi hai đường ray, 50 * 50mm ((Min) ️460 * 650mm ((Max) khi một đường ray, có thể được tùy chỉnh | ||
| Độ dày PCB | 0.3 ∙ 5.0mm | ||
| Trọng lượng PCB | Tối đa: 3kg | ||
| Biên PCB | 3mm, có thể được tùy chỉnh dựa trên nhu cầu | ||
| Dẻo PCB | < 5mm hoặc 3% chiều dài đường chéo của PCB | ||
| Chiều cao của thành phần PCB | Trên: 35mm, dưới: 30mm, điều chỉnh, có thể được tùy chỉnh dựa trên nhu cầu | ||
| Hệ thống lái xe XY | Động cơ AC servo, vít bóng chính xác | ||
| Tốc độ di chuyển XY | Max:830mm/s | ||
| Độ chính xác định vị XY | ¥8um | ||
|
Các thông số chung |
Kích thước máy | L1440 * W1000 * H1620 mm | |
| Sức mạnh | AC220V,50/60Hz,1.5KW | ||
| Độ cao PCB từ mặt đất | 900±20mm | ||
| Trọng lượng máy | 700kg | ||
| Giao tiếp với thiết bị dây chuyền sản xuất |
Smema |
||
| Áp suất không khí | 0.4 - 0.8 MPa, tùy chọn điều khiển điện thay thế áp suất không khí | ||
| Tiêu chuẩn an toàn | Tiêu chuẩn an toàn CE | ||
| Nhiệt độ và độ ẩm môi trường | 10 ∼35°C, 35 ∼80% RH (không ngưng tụ) | ||
| Tùy chọn | Trạm bảo trì, hệ thống lập trình ngoại tuyến, SPC servo, hệ thống mã vạch, kết nối MES. | ||
Hiệu suất mạnh mẽ
1Công nghệ học sâu + công nghệ xử lý GPU, kết hợp mạnh mẽ của công nghệ đen, tỷ lệ phát hiện cực cao, tỷ lệ đánh giá sai cực thấp,và cải thiện hiệu suất lên đến 70% so với thế hệ trước.
2+ Máy ảnh tốc độ siêu cao 140FPS + ống kính telecentric tùy chỉnh + nguồn ánh sáng đồng trục LED hình tòa tháp tổng hợp thế hệ thứ năm,chụp hình ảnh và truyền dữ liệu nhanh như chớpCho dù đó là nhận dạng thành phần nhỏ, nhận dạng màn hình lụa mờ, nhận dạng thành phần cao, bạn có thể thấy một cái nhìn.
3. Các sản phẩm thế hệ mới thông minh hơn, đơn giản hơn, ổn định hơn và thân thiện hơn với người dùng. Thời gian lập trình và gỡ lỗi được rút ngắn đáng kể, và hiệu quả đang tăng theo tuyến tính.
4Các sản phẩm thế hệ mới phá vỡ các xiềng xích của hiệu suất một lần nữa, giảm đáng kể những đánh giá sai, và giảm khối lượng công việc của đánh giá lại thủ công,mà cải thiện đáng kể kiểm soát của một người và nhiều dòngVí dụ, một người có thể điều khiển 4 đường dây. Một người có thể điều khiển 8 đường dây.
Trung tâm điều khiển thông minh
1 Quá trình lập trình và gỡ lỗi phức tạp luôn là lý do chính khiến các kỹ sư mệt mỏi sử dụng AOI, và cũng là nút thắt của sản xuất hiệu quả.Chương trình nhanh và thay đổi nhanh các mô hình là biểu tượng của AOI cao cấp. ALD7720S có nhiều chế độ lập trình nhanh. Bằng cách nhập dữ liệu CAD, nó có thể tự động liên kết với các tiêu chuẩn công cộng hoặc mẫu thông số kỹ thuật để hoàn thành chương trình,phản ứng nhanh chóng với nhu cầu thử nghiệm của các mô hình mớiNó có thể được áp dụng cho các chế độ sản xuất lớn, trung bình và nhỏ và các loại sản phẩm.
2 Dựa trên việc cải thiện hiệu quả, ngoài các bộ xử lý loạt i và xử lý đa luồng, công nghệ lập trình liên tục và gỡ lỗi mới nhất đã được phát triển.Người dùng có thể hoàn thành từ xa chương trình tối ưu hóa của nhiều dây chuyền sản xuất mà không phải đình chỉ hoạt động của máy để đạt được cả phát hiện và lập trìnhTăng năng lực sản xuất.
3 Trạm bảo trì được kết nối với AO1 thông qua cáp mạng và HUB. Bạn có thể chọn một trạm sửa chữa cho một AOI, nhiều trạm sửa chữa cho nhiều AOl,và một trạm sửa chữa với nhiều chế độ AOI để xem kết quả thử nghiệm.
Thiết bị AOI sẽ truyền dữ liệu kiểm tra đến trạm sửa chữa trong thời gian thực trong quá trình sản xuất.được gửi đến các TRAY khác nhau, để nhận ra kiểm soát quy trình hoàn toàn tự động, và một người điều khiển nhiều dòng.
