Máy kiểm tra quang học tự động PCB

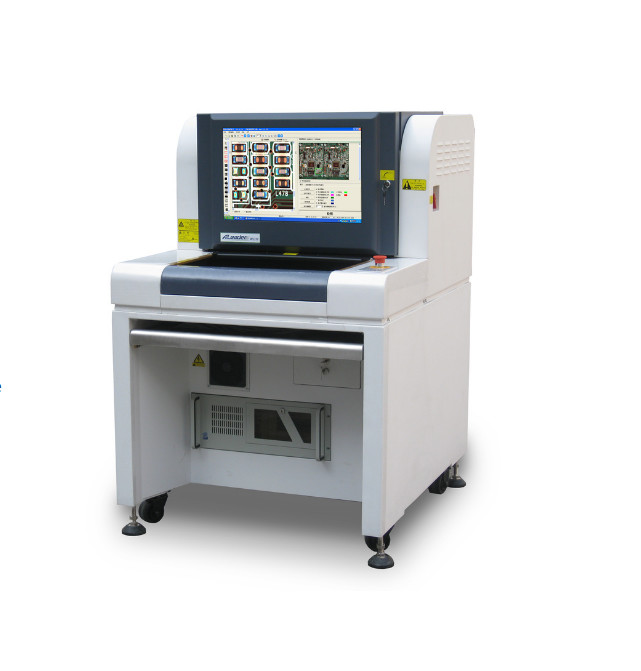

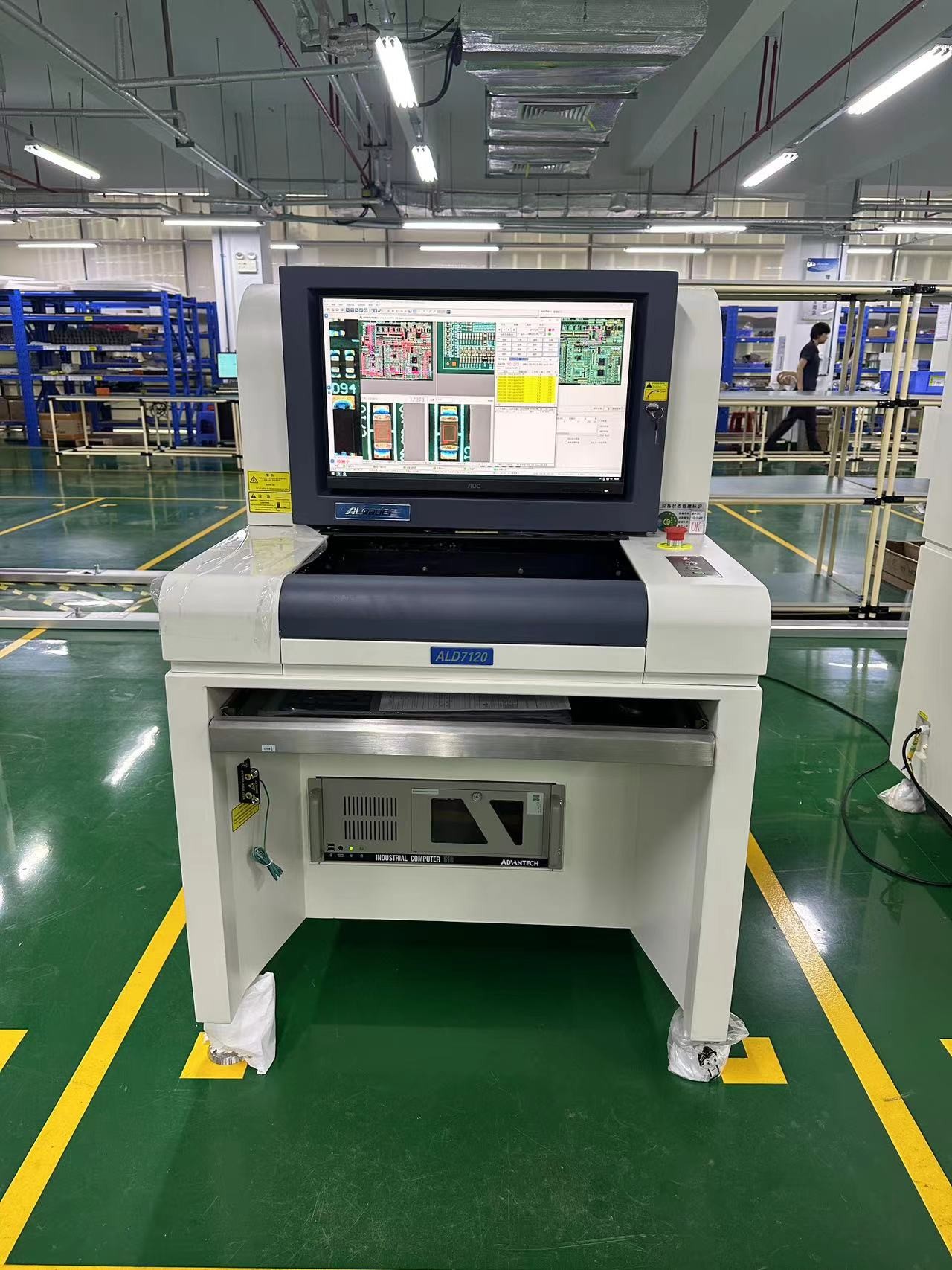

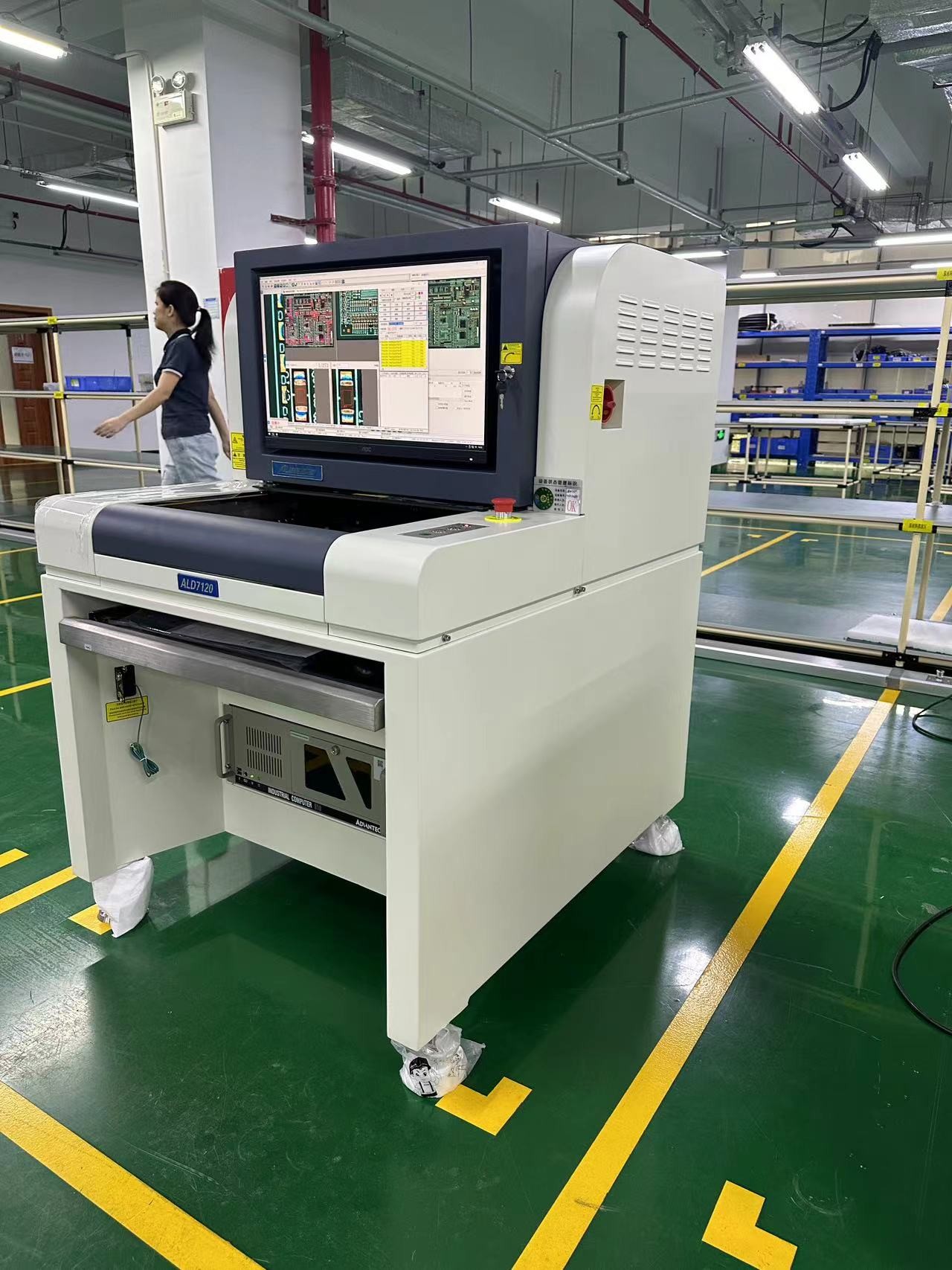

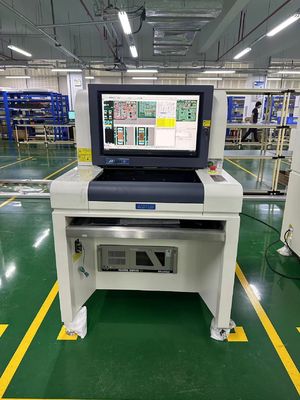

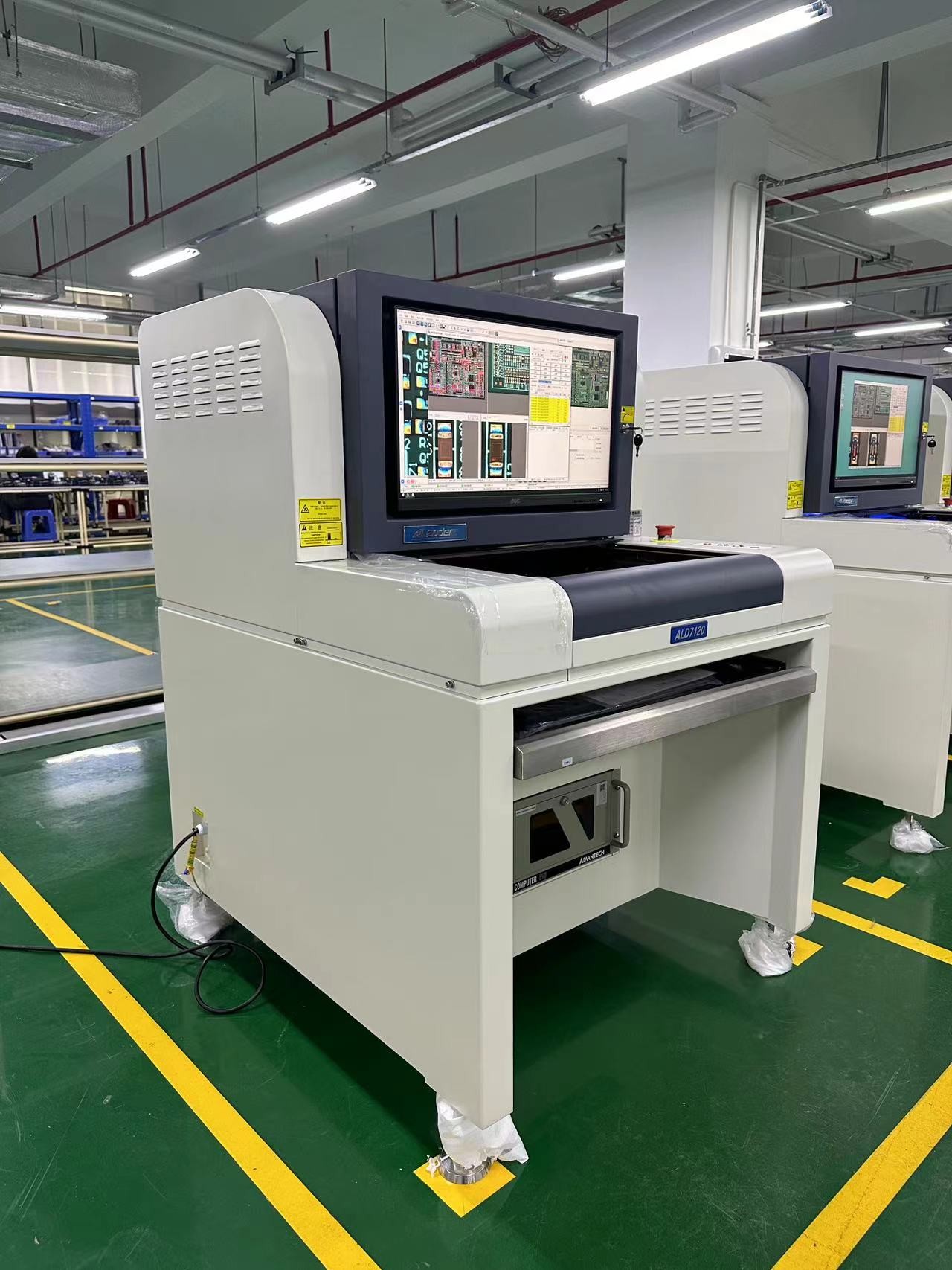

ALeader ALD7120 hệ thống AOI Offline 2D được thiết kế đặc biệt cho các cửa hàng SMT nhỏ và vừa.
Với dấu chân nhỏ và hoạt động yên tĩnh, ALD7120 có thể được sử dụng trong sản xuất cũng như trong môi trường phòng thí nghiệm.
Hệ thống sử dụng công nghệ i3D tiên tiến và được trang bị máy ảnh tốc độ cao và
Mô-đun chiếu sáng.
Cấu hình tiêu chuẩn bao gồm phần mềm SPC và sửa chữa, được cài đặt trên hệ thống.
ALD7120 có thể được sử dụng để kiểm tra PCB sau khi dòng chảy lại, sau khi sóng, các thành phần trên chất kết dính và nhiều hơn nữa.
| Thông số kỹ thuật chức năng | ALD7120 | ALD7130 | ALD7150 | |||
|
Bảng kiểm tra |
Sau khi tái lưu |
|||||
| Phương pháp thử nghiệm |
Nhiều thuật toán quốc tế hàng đầu như TOC, Histograms, Match, Short, OTHER, CREST, thuật toán PIN, tự động thiết lập tham số theo các điểm thử nghiệm khác nhau. |
|||||
|
Máy ảnh |
Máy ảnh công nghiệp kỹ thuật số thông minh tốc độ cao |
|||||
|
Độ phân giải/Phạm vi/Tốc độ |
(Tiêu chuẩn): (Sự lựa chọn): |
15μm/Pixel 10μm/Pixel 8μm/Pixel |
FOV:36.00mmX30.72mm FOV24.00mmX20.48mm FOV:19.20mmX16.38mm |
(Tốc độ) <200ms/FOV(Tốc độ) <200ms/FOV (Tốc độ) < 200ms/FOV |
||
|
Ánh sáng |
Đèn LED tháp vòng đồng trục RRGB cực sáng (đèn màu) |
|||||
|
Chế độ chương trình |
Chương trình thủ công, khung tự động, đầu vào CAD tự động tương ứng với thư viện thành phần |
|||||
|
Điều khiển từ xa |
Điều khiển từ xa thông qua TCP / IP. Kiểm tra, khởi động hoặc dừng máy, hoặc sửa đổi các quy trình bất cứ lúc nào. |
|||||
| Các mục kiểm tra |
Sự xuất hiện kém như không phù hợp, không đủ, ngắn, thiếu, lệch, bảng quảng cáo, gắn bên, lật, bộ phận sai, hư hỏng, cực, hàn giả, hàn thiếu, keo quá nhiều, hàn trống, keo phủ hàn |
|||||
|
Đặc điểm đặc biệt |
Nhiều chương trình chạy đồng thời (hỗ trợ chương trình thay đổi tự động) |
|||||
|
SPC và kiểm soát chương trình |
Thống kê và phân tích tất cả dữ liệu thử nghiệm, kiểm tra sản xuất và phân tích chất lượng ở bất cứ đâu, có thể xuất Excel, txt file |
|||||
|
Hệ thống mã vạch |
Máy ảnh có thể đọc và chuyển mã vạch tự động ((một chiều hoặc hai chiều), Chức năng Multi-Mark (bao gồm Bad Mark) |
|||||
|
Chế độ máy chủ |
Dữ liệu hành chính từ nhiều AOI thông qua máy chủ trung tâm |
|||||
|
Hệ thống vận hành |
Windows 10 | |||||
|
Hiển thị/Output |
LCD |
|||||
| Thông số kỹ thuật hệ thống | ||||||
|
Kích thước PCB |
50×50mm ((Min) ️430×330mm ((Max)) | 50×50mm ((Min) 620×460mm ((Max)) | 50×50mm ((Min) 870×650mm ((Max)) | |||
|
Độ dày PCB |
0.3 đến 5 mm | |||||
|
Khả năng khôi phục cạnh của hệ thống kẹp |
TOP:3.5mm đáy:3.5mm | |||||
|
Trọng lượng PCB |
3kg | |||||
|
Độ dung nạp PCB |
< 5mm hoặc 2% chiều dài đường chéo PCB |
|||||
|
Độ cao PCB |
Bên trên: 30mm Bên dưới: 80mm | Bên trên: 30mm Bên dưới: 120mm |
Bên trên: 30mm Bên dưới: 120mm |
|||
|
Máy vận chuyển |
Kẹp tự động, Bồi thường tự động để tránh biến dạng |
|||||
|
Chiều cao máy vận chuyển |
850 đến 920mm | |||||
|
Hướng vận chuyển |
trái→ phải hoặc phải→ trái |
|||||
|
X/Y Tài xế |
Máy trục và AC servo driver, PCB cố định, Camera trong XY, được phê duyệt với CTQ |
|||||
|
Cung cấp điện |
AC230V 50/60 dưới 0,5KVA |
|||||
|
Không khí nén |
Không khí nén không được sử dụng |
|||||
|
Trọng lượng |
Khoảng 290kg. |
Khoảng 400kg |
Khoảng 550kg. |
|||
|
Cấu trúc |
870 × 1070 × 1310mm (L × W × H) | 1090 × 1360 × 1390mm (L × W × H) | 1340 × 1750 × 1615mm (L × W × H) | |||
|
Độ ẩm |
10°35°C 35°80% RH (không có sương) |
|||||
|
Giấy chứng nhận |
Theo tiêu chuẩn CE |
|||||
Thông tin công ty
Shenzhen Honreal Technology Co.,Ltd là một doanh nghiệp công nghệ cao quốc gia, Chuyên về nghiên cứu và phát triển thiết bị SMT, sản xuất, bán hàng. Dịch vụ cho 500 công ty điện tử hàng đầu thế giới.vốn đăng ký của công ty là 5 triệu. Kể từ khi thành lập công ty, Honreal đã kiên trì trong sự phát triển của công nghệ như là cốt lõi, chất lượng như sự tồn tại của nó,nghiên cứu và phát triển độc lậpSau những nỗ lực liên tục, nó có một số bằng sáng chế phát minh công nghệ cao.
Câu hỏi thường gặp
Q: Làm thế nào bạn có thể đảm bảo chất lượng bán hàng của bạn?
A: Chúng tôi đảm bảo rằng mỗi bộ máy được kiểm tra nghiêm ngặt trước khi giao cho bạn, để đảm bảo hiệu suất tuyệt vời của tất cả các sản phẩm.
Hỏi: Đào tạo thế nào?
A: Sau khi mua máy móc của chúng tôi, kỹ sư của bạn có thể đi đến công ty của chúng tôi hoặc nó rất dễ dàng để vận hành
Máy theo video đào tạo và hướng dẫn sử dụng, hướng dẫn sử dụng sẽ đi kèm với máy.
Hỏi: Tôi muốn hỏi bạn liệu có thể có logo của tôi trên sản phẩm không.
Chúng tôi hy vọng bạn biết rằng công ty chúng tôi hoàn toàn hỗ trợ dịch vụ logo tùy chỉnh, chúng tôi làm điều này.
Q: Có khó sử dụng máy này không?
Đối với khách hàng trước đây của chúng tôi, tối đa 2 ngày là đủ để học cách vận hành máy.
