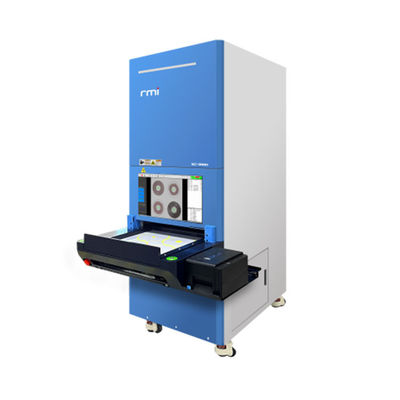

Máy đếm bộ phận cuộn tia X chính xác cao
Thông số kỹ thuật:
Mô hình | XC-3100 |
Loại ống | Bụi đóng |
Độ phân giải không gian | 30μm |
Năng lượng ống | 50kv |
Dòng điện ống | 1000μA |
Phương pháp chụp hình ảnh | Hình ảnh kỹ thuật số bảng phẳng |
Độ chính xác của hình ảnh | 139μm |
Kích thước hình ảnh | 430*430mm |
Nghị quyết | 3072*3072px |
Độ chính xác của pixel | ≤ 2μm |
Tốc độ chụp hình | 5 EDS/s |
Đọc pixel | 20 triệu/inch |
Tỷ lệ dương tính sai (0201) | ≤ 0,01% |
Độ chính xác | 99.99% (0201) |
Sức mạnh | AC110-220V, 50-60HZ, 1200W |
Kích thước (với máy in) | 950*1460*1960mm |
Trọng lượng | 450kg |
1. Độ chính xác: 99,99% (0201);
2- Thiết bị tối thiểu tương thích: 01005 (đơn vị: inch);
3- Tốc độ trỏ cao nhất: khoảng 6-10 giây/4 tấm
4. Tính toán dựa trên kích thước tối thiểu của 01005 (đơn vị: inch) 20.000 điểm;
5. 7 "tray bốn tray cùng một lúc tốc độ cho ăn: khoảng 8 giây;
6Thời gian bao gồm tải và thả: khoảng 11 giây;
7. Hỗ trợ nhiều kích thước của hàng tồn kho vật liệu (7"~15");
8. Với chức năng phát hiện PCB tia X và chức năng phát hiện sản phẩm lắp ráp khác tia X;
9. Hỗ trợ tải dữ liệu tự động lên đám mây và đồng bộ hóa, cập nhật cơ sở dữ liệu mỗi tháng, thời gian càng dài, càng chính xác;
10. Hoạt động một nút, trực quan và dễ sử dụng GUI;
11. Giảm chi phí đầu tư (chi phí giới thiệu siêu bình thường);
12. An toàn cao, với Chứng chỉ CE EU, Hệ thống quản lý chất lượng quốc tế ISO và Chứng chỉ AERB cho tia X.
Hệ thống đếm thành phần
Áp dụng thuật toán đếm được tối ưu hóa bởi AI để thực hiện kiểm tra tại chỗ các vật liệu khác nhau: SMD tiêu chuẩn, băng đúc, khay JEDEC / Matrix, MELF, Caps nhôm, Soic, To, BGA / CPU, Tantal,bộ lọc và các bộ phận khác. Bốn pallet vật liệu có thể được đếm cùng một lúc, và nó chỉ mất 8 giây để hoàn thành, mà rút ngắn thời gian đếm của các pallet bộ phận, tự động tải dữ liệu lên đám mây,thường xuyên cập nhật cơ sở dữ liệu, và liên kết với hệ thống ERP / MES của nhà máy, tiết kiệm rất nhiều thời gian và chi phí.
