Nguyên tắc hoạt động
Hệ thống của loạt thiết bị này chủ yếu bao gồm bảy thành phần chính: Nguồn tia X, đơn vị hình ảnh, hệ thống xử lý hình ảnh máy tính, hệ thống cơ khí, hệ thống điều khiển điện,Hệ thống bảo vệ an toàn và hệ thống cảnh báo. Nó tích hợp thử nghiệm không phá hủy hiện đại, công nghệ phần mềm máy tính, thu thập hình ảnh và công nghệ xử lý,công nghệ truyền tải cơ khíNó bao gồm bốn lĩnh vực kỹ thuật chính là quang học, cơ học, điện tử và thuật toán.Bằng cách khai thác sự khác biệt trong hấp thụ tia X gây ra bởi các vật liệu hoặc độ dày khác nhau, các thành phần bên trong của khay thiết bị điện tử được chụp hình và đếm để phát hiện.

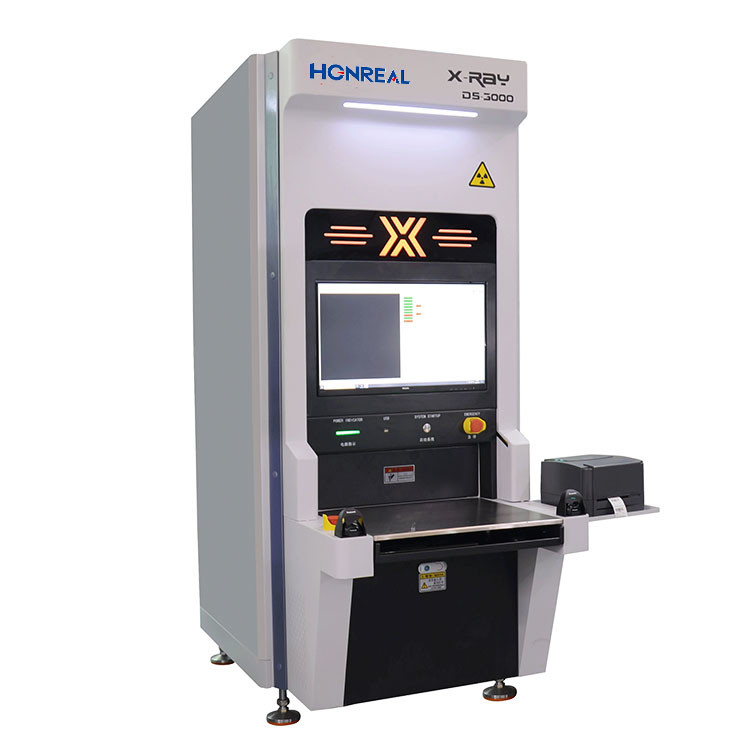

Máy đếm thành phần thông minh X-RAY được thiết kế để làm việc kết hợp với các dây chuyền sản xuất SMT để đếm tự động các vật liệu còn lại.Máy này có thể đồng thời đếm bốn cuộn vật liệu, tự động quét mã, và đạt được mục tiêu giảm lao động và tăng hiệu quả. Máy đếm thành phần thông minh X-RAY có thể được tích hợp với các hệ thống MES khi cần thiết,làm cho việc đếm vật liệu còn lại và lưu trữ vật liệu hiệu quả hơn, an toàn và định hướng dữ liệu.
Thông số kỹ thuật:
| Thông số kỹ thuật chung | |
| Chế độ hoạt động | Off-line |
| Kích thước ((mm) | 800 ((W) X1380 ((D) X1950 ((H) |
| Trọng lượng | Khoảng 800 kg. |
| Nguồn cung cấp điện | 110 ~ 220VAC 50/60Hz, 1,5KW |
| Máy tính hệ thống | |
| PC công nghiệp | Máy tính công nghiệp với bộ xử lý Intel i7 (64 bit) |
| Hệ điều hành | Hệ điều hành Windows 10 |
| Hiển thị | Màn hình LCD FHD 27" |
| Hệ thống lưu trữ | |
| RAM: 16GB, HDD: 1TB + SSD: 256G | |
| Các phụ kiện bao gồm | |
| Máy quét mã vạch cầm tay | / |
| Máy in nhãn | / |
| Khả năng kiểm tra | |
| Kích thước băng và cuộn | 7" ~ 17" |
| Độ cao quét | ≤ 80mm |
| Tốc độ kiểm tra tối đa | 7~17 |
| Nhạc băng và cuộn | < 10s/Reel hoặc 4*7 reel < 10s. |
| Kích thước thành phần tối thiểu | 01005 |
| Độ chính xác kiểm tra | ≥ 99,99% |
| ống tia X | |
| Loại | ống kín |
| Điện áp tối đa | 50KV |
| Tối đa. | 1000 μA |
| Kích thước điểm lấy nét | 0.03mm |
| Hệ thống hình ảnh | |
| Loại | Máy phát hiện bảng phẳng (FPD) |
| Phạm vi phát hiện hiệu quả: | 430mmx430mm |
| Ma trận pixel | 3072*3072 pixel |
| Kích thước pixel | 139μm |
| Tỷ lệ khung hình | 6fpsv |
| AD Chuyển đổi | 16 bit |
| Gói có thể phát hiện | |
| Chip, Bulks, gói ESD, JEDEC Tray, Tube, Transistor. | |
| Các thành phần có thể phát hiện | |
|
Capacitors, kháng cự, inductors, hạt, tinh thể, transistors, diode, FETs, các loại kháng cự khác nhau, mật tụ, kết nối có thể phát hiện, chip mạch tích hợp, vv |
|
| Cơ sở dữ liệu | |
| Hỗ trợ kết nối với MES, ERP và WMS thông minh | |
| Hệ thống an toàn | |
| Tiêu chuẩn |
Phù hợp với quy định của FDA-CDRH CFR 21 1020.40 tiểu chương cho các hệ thống tia X trong tủ. |
| Phát xạ tia X |
< 1μSv/h (Quản lý FDA-CDRH CFR 21 1020).40 tiêu chuẩn yêu cầu của tiểu chương < 5μSv/h) |
| Quản lý cơ quan | Hệ thống đánh giá dấu vân tay và mật khẩu. |
| Bảo vệ tủ chống rò rỉ bức xạ | |
| Đồng hồ theo dõi rò rỉ bức xạ thời gian thực | |
Hệ thống đếm thành phần
Áp dụng thuật toán đếm được tối ưu hóa bởi AI để thực hiện kiểm tra tại chỗ các vật liệu khác nhau: SMD tiêu chuẩn, băng đúc, khay JEDEC / Matrix, MELF, Caps nhôm, Soic, To, BGA / CPU, Tantal,bộ lọc và các bộ phận khác. Bốn pallet vật liệu có thể được đếm cùng một lúc, và nó chỉ mất 8 giây để hoàn thành, mà rút ngắn thời gian đếm của các pallet bộ phận, tự động tải dữ liệu lên đám mây,thường xuyên cập nhật cơ sở dữ liệu, và liên kết với hệ thống ERP / MES của nhà máy, tiết kiệm rất nhiều thời gian và chi phí.
