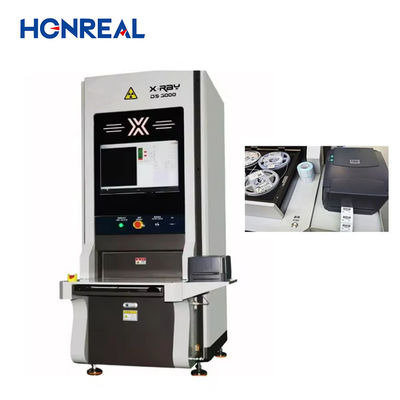

Máy đếm thành phần thông minh X-RAY được thiết kế đặc biệt cho cuộn băng ngoại tuyến, làm cho nó trở thành giải pháp hoàn hảo cho các hệ thống đếm thành phần cuộn SMT.Nó được trang bị một thuật toán đếm tối ưu hóa AI cho phép kiểm tra tại chỗ các vật liệu khác nhauMáy có thể đếm lên đến bốn pallet vật liệu đồng thời, làm cho nó trở thành một thiết bị cực kỳ hiệu quả và tiết kiệm thời gian.
Máy đếm thành phần thông minh X-RAY có khả năng kiểm tra băng và cuộn có kích thước 7 "~ 17", với chiều cao quét ≤ 80mm.Tốc độ kiểm tra tối đa cho băng và cuộn là < 10s/cuộn hoặc 4 * 7 ′′ cuộn < 10sMáy có thể phát hiện các thành phần nhỏ đến 01005 và có độ chính xác kiểm tra ≥ 99,99%.
Máy đếm thành phần thông minh X-RAY được trang bị hệ thống đếm thành phần tự động tải dữ liệu lên đám mây.Hệ thống này thường xuyên cập nhật cơ sở dữ liệu và liên kết với hệ thống ERP / MES của nhà máy, do đó tiết kiệm rất nhiều thời gian và chi phí.
Nhìn chung, máy đếm thành phần thông minh X-RAY là một thiết bị hiệu quả và đáng tin cậy hoàn hảo cho cuộn băng ngoại tuyến.kiểm tra tại chỗ các vật liệu khác nhau, và hệ thống tải dữ liệu tự động làm cho nó một sự lựa chọn tuyệt vời cho SMT Reel Components Counting Systems.
Yêu cầu sử dụng: Sau khi đếm trực tiếp của máy đếm thông minh X-RAY được hoàn thành, dữ liệu kết quả đếm sẽ được tải lên hệ thống điều khiển kỹ thuật số để cập nhật.
Và các trường hợp áp dụng:
1 báo cáo vật liệu WO 2 hàng tồn kho LPN đơn 3 hàng tồn kho ban đầu / hàng tồn kho kép.
Thông số kỹ thuật:
| Thông số kỹ thuật chung | |
| Chế độ hoạt động | Off-line |
| Kích thước ((mm) | 800 ((W) X1380 ((D) X1950 ((H) |
| Trọng lượng | Khoảng 800 kg. |
| Nguồn cung cấp điện | 110 ~ 220VAC 50/60Hz, 1,5KW |
| Máy tính hệ thống | |
| PC công nghiệp | Máy tính công nghiệp với bộ xử lý Intel i7 (64 bit) |
| Hệ điều hành | Hệ điều hành Windows 10 |
| Hiển thị | Màn hình LCD FHD 27" |
| Hệ thống lưu trữ | |
| RAM: 16GB, HDD: 1TB + SSD: 256G | |
| Các phụ kiện bao gồm | |
| Máy quét mã vạch cầm tay | / |
| Máy in nhãn | / |
| Khả năng kiểm tra | |
| Kích thước băng và cuộn | 7" ~ 17" |
| Độ cao quét | ≤ 80mm |
| Tốc độ kiểm tra tối đa | 7~17 |
| Nhạc băng và cuộn | < 10s/Reel hoặc 4*7 reel < 10s. |
| Kích thước thành phần tối thiểu | 01005 |
| Độ chính xác kiểm tra | ≥ 99,99% |
| ống tia X | |
| Loại | ống kín |
| Điện áp tối đa | 50KV |
| Tối đa. | 1000 μA |
| Kích thước điểm lấy nét | 0.03mm |
| Hệ thống hình ảnh | |
| Loại | Máy phát hiện bảng phẳng (FPD) |
| Phạm vi phát hiện hiệu quả: | 430mmx430mm |
| Ma trận pixel | 3072*3072 pixel |
| Kích thước pixel | 139μm |
| Tỷ lệ khung hình | 6fpsv |
| AD Chuyển đổi | 16 bit |
| Gói có thể phát hiện | |
| Chip, Bulks, gói ESD, JEDEC Tray, Tube, Transistor. | |
| Các thành phần có thể phát hiện | |
|
Capacitors, kháng cự, inductors, hạt, tinh thể, transistors, diode, FETs, các loại kháng cự khác nhau, mật tụ, kết nối có thể phát hiện, chip mạch tích hợp, vv |
|
| Cơ sở dữ liệu | |
| Hỗ trợ kết nối với MES, ERP và WMS thông minh | |
| Hệ thống an toàn | |
| Tiêu chuẩn |
Phù hợp với quy định của FDA-CDRH CFR 21 1020.40 tiểu chương cho các hệ thống tia X trong tủ. |
| Phát xạ tia X |
< 1μSv/h (Quản lý FDA-CDRH CFR 21 1020).40 tiêu chuẩn yêu cầu của tiểu chương < 5μSv/h) |
| Quản lý cơ quan | Hệ thống đánh giá dấu vân tay và mật khẩu. |
| Bảo vệ tủ chống rò rỉ bức xạ | |
| Đồng hồ theo dõi rò rỉ bức xạ thời gian thực | |
