Máy đếm không dây tia X của máy đếm vật liệu SMT

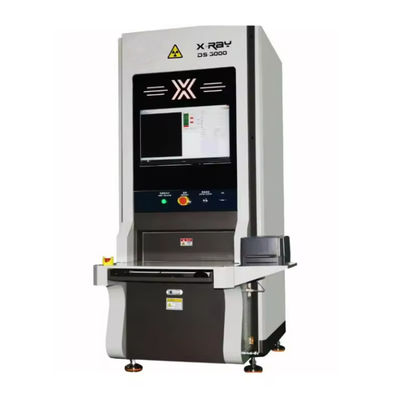

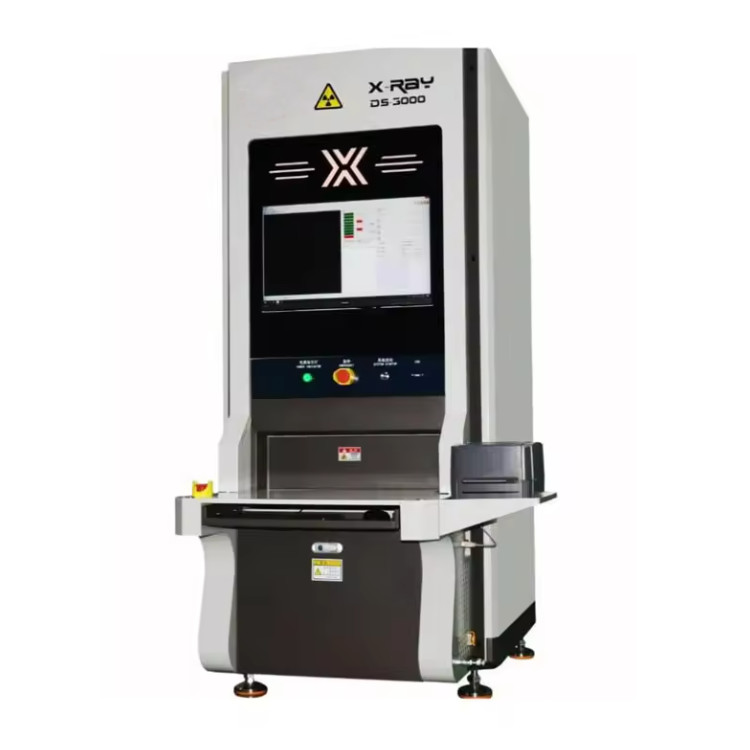

Ưu điểm của thiết bị DS-3000
Nguồn tia X sử dụng ống tia X VJ của Mỹ, có tuổi thọ dài và không cần bảo trì.Bốn tấm vật liệu 7 inch hoặc một tấm vật liệu 13 đến 17 inch có thể được tính toán cùng một lúc. Giảm đáng kể thời gian đếm và tránh nhân lực dư thừa. Thay vào đó, nó có thể hỗ trợ nhân viên khác đóng hoặc thay đổi đường dây và rút ngắn thời gian chuyển đổi và dừng.
Yêu cầu sử dụng: Sau khi đếm trực tiếp của máy đếm thông minh X-RAY được hoàn thành, dữ liệu kết quả đếm sẽ được tải lên hệ thống điều khiển kỹ thuật số để cập nhật.
Và các trường hợp áp dụng:
1 báo cáo vật liệu WO 2 hàng tồn kho LPN đơn 3 hàng tồn kho ban đầu / hàng tồn kho kép.
Thông số kỹ thuật:
| Thông số kỹ thuật chung | |
| Chế độ hoạt động | Off-line |
| Kích thước ((mm) | 800 ((W) X1380 ((D) X1950 ((H) |
| Trọng lượng | Khoảng 800 kg. |
| Nguồn cung cấp điện | 110 ~ 220VAC 50/60Hz, 1,5KW |
| Máy tính hệ thống | |
| PC công nghiệp | Máy tính công nghiệp với bộ xử lý Intel i7 (64 bit) |
| Hệ điều hành | Hệ điều hành Windows 10 |
| Hiển thị | Màn hình LCD FHD 27" |
| Hệ thống lưu trữ | |
| RAM: 16GB, HDD: 1TB + SSD: 256G | |
| Các phụ kiện bao gồm | |
| Máy quét mã vạch cầm tay | / |
| Máy in nhãn | / |
| Khả năng kiểm tra | |
| Kích thước băng và cuộn | 7" ~ 17" |
| Độ cao quét | ≤ 80mm |
| Tốc độ kiểm tra tối đa | 7~17 |
| Nhạc băng và cuộn | < 10s/Reel hoặc 4*7 reel < 10s. |
| Kích thước thành phần tối thiểu | 01005 |
| Độ chính xác kiểm tra | ≥ 99,99% |
| ống tia X | |
| Loại | ống kín |
| Điện áp tối đa | 50KV |
| Tối đa. | 1000 μA |
| Kích thước điểm lấy nét | 0.03mm |
| Hệ thống hình ảnh | |
| Loại | Máy phát hiện bảng phẳng (FPD) |
| Phạm vi phát hiện hiệu quả: | 430mmx430mm |
| Ma trận pixel | 3072*3072 pixel |
| Kích thước pixel | 139μm |
| Tỷ lệ khung hình | 6fpsv |
| AD Chuyển đổi | 16 bit |
| Gói có thể phát hiện | |
| Chip, Bulks, gói ESD, JEDEC Tray, Tube, Transistor. | |
| Các thành phần có thể phát hiện | |
|
Capacitors, kháng cự, inductors, hạt, tinh thể, transistors, diode, FETs, các loại kháng cự khác nhau, mật tụ, kết nối có thể phát hiện, chip mạch tích hợp, vv |
|
| Cơ sở dữ liệu | |
| Hỗ trợ kết nối với MES, ERP và WMS thông minh | |
| Hệ thống an toàn | |
| Tiêu chuẩn |
Phù hợp với quy định của FDA-CDRH CFR 21 1020.40 tiểu chương cho các hệ thống tia X trong tủ. |
| Phát xạ tia X |
< 1μSv/h (Quản lý FDA-CDRH CFR 21 1020).40 tiêu chuẩn yêu cầu của tiểu chương < 5μSv/h) |
| Quản lý cơ quan | Hệ thống đánh giá dấu vân tay và mật khẩu. |
| Bảo vệ tủ chống rò rỉ bức xạ | |
| Đồng hồ theo dõi rò rỉ bức xạ thời gian thực | |
