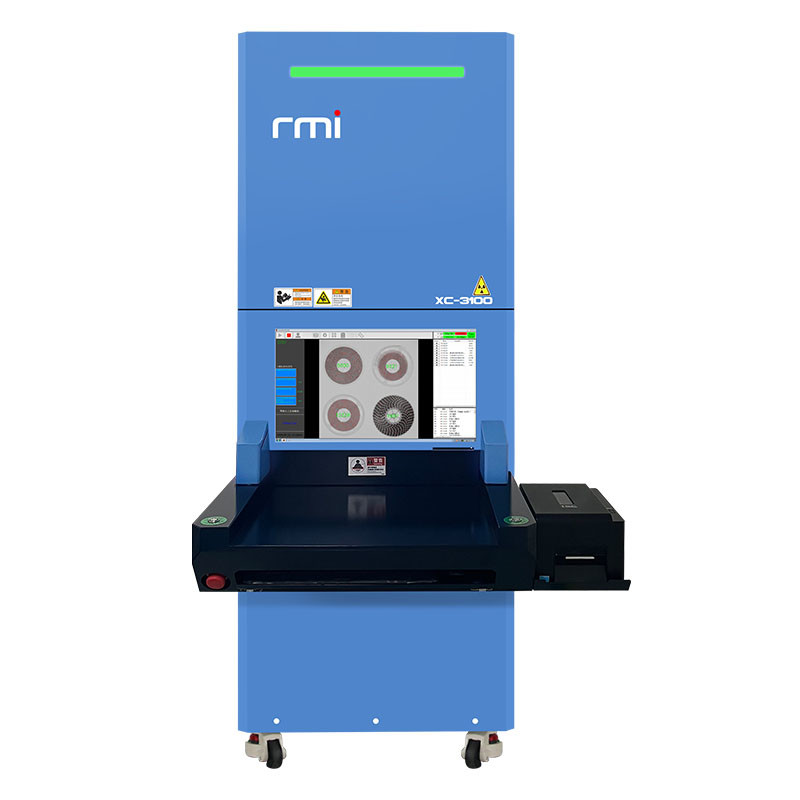

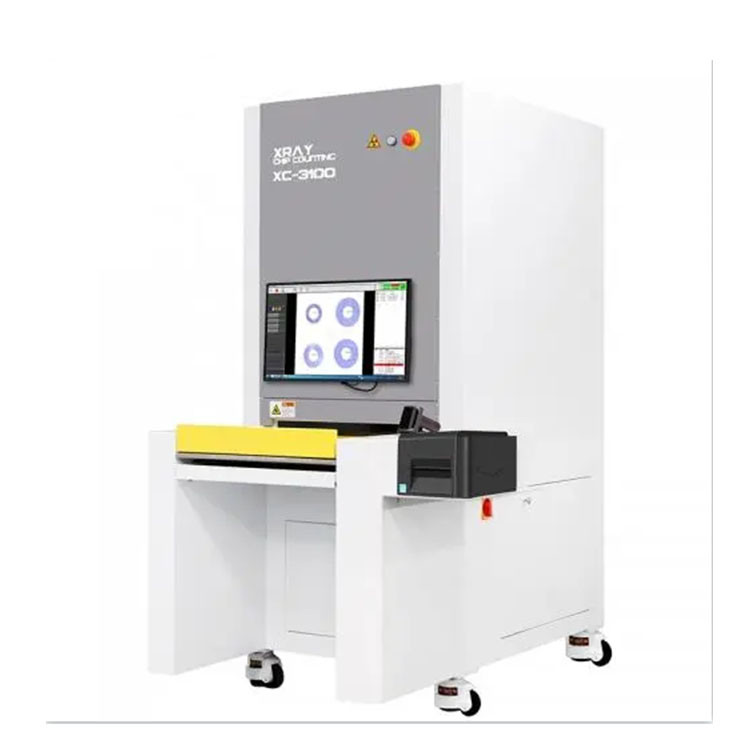

Bộ đếm thành phần tia Xsử dụng nguyên tắc góc nhìn tia X và phần mềm thuật toán được phát triển độc lập với chức năng AI, có thể tính toán nhanh chóng và chính xác số lượng vật liệu trong cuộn vật liệu.Bộ đếm chip tia X này cũng có tải dữ liệu MES và in tự động nhãn vật liệuĐể đạt được chức năng cải thiện hiệu quả công việc và tiết kiệm nhân lực.
Thông số kỹ thuật:
|
Mô hình |
XC-3100 |
|
Loại ống |
Bụi đóng |
|
Độ phân giải không gian |
30μm |
|
Năng lượng ống |
50kv |
|
Dòng điện ống |
1000μA |
|
Phương pháp chụp hình ảnh |
Hình ảnh kỹ thuật số bảng phẳng |
|
Độ chính xác của hình ảnh |
139μm |
|
Kích thước hình ảnh |
430*430mm |
|
Nghị quyết |
3072*3072px |
|
Độ chính xác của pixel |
≤ 2μm |
|
Tốc độ chụp hình |
5 EDS/s |
|
Đọc pixel |
20 triệu/inch |
|
Tỷ lệ dương tính sai (0201) |
≤ 0,01% |
|
Độ chính xác |
99.99% (0201) |
|
Sức mạnh |
AC110-220V, 50-60HZ, 1200W |
|
Kích thước (với máy in) |
950*1460*1960mm |
|
Trọng lượng |
450kg |
1. Độ chính xác: 99,99% (0201);
2- Thiết bị tối thiểu tương thích: 01005 (đơn vị: inch);
3- Tốc độ trỏ cao nhất: khoảng 6-10 giây/4 tấm
4. Tính toán dựa trên kích thước tối thiểu của 01005 (đơn vị: inch) 20.000 điểm;
5. 7 "tray bốn tray cùng một lúc tốc độ cho ăn: khoảng 8 giây;
6Thời gian bao gồm tải và thả: khoảng 11 giây;
7. Hỗ trợ nhiều kích thước của hàng tồn kho vật liệu (7"~15");
8. Với chức năng phát hiện PCB tia X và chức năng phát hiện sản phẩm lắp ráp khác tia X;
9. Hỗ trợ tải dữ liệu tự động lên đám mây và đồng bộ hóa, cập nhật cơ sở dữ liệu mỗi tháng, thời gian càng dài, càng chính xác;
10. Hoạt động một nút, trực quan và dễ sử dụng GUI;
11. Giảm chi phí đầu tư (chi phí giới thiệu siêu bình thường);
12. An toàn cao, với Chứng chỉ CE EU, Hệ thống quản lý chất lượng quốc tế ISO và Chứng chỉ AERB cho tia X.
1Đơn giản: kết hợp với các khái niệm quốc tế tiên tiến, dễ hiểu, dễ học, dễ bảo trì;
2. Tiết kiệm thời gian: quản lý kho hiệu quả hơn, có thể tiết kiệm 10-20 lần chi phí thời gian;
3- Bảo hiểm: Lập cấu hình phần cứng nhập khẩu, tỷ lệ thất bại thấp trong sản xuất, hơn một thập kỷ tuổi thọ;
4An toàn: Dựa trên các quy tắc chung của thiết kế quốc tế, mức độ an toàn cao nhất;
5- Đứng vững: phần mềm trưởng thành, phần cứng và các quy trình sản xuất hàng đầu đảm bảo sự ổn định của mỗi thiết bị.
Hệ thống đếm thành phần
Áp dụng thuật toán đếm được tối ưu hóa bởi AI để thực hiện kiểm tra tại chỗ các vật liệu khác nhau: SMD tiêu chuẩn, băng đúc, khay JEDEC / Matrix, MELF, Caps nhôm, Soic, To, BGA / CPU, Tantal,bộ lọc và các bộ phận khác. Bốn pallet vật liệu có thể được đếm cùng một lúc, và nó chỉ mất 8 giây để hoàn thành, mà rút ngắn thời gian đếm của các pallet bộ phận, tự động tải dữ liệu lên đám mây,thường xuyên cập nhật cơ sở dữ liệu, và liên kết với hệ thống ERP / MES của nhà máy, tiết kiệm rất nhiều thời gian và chi phí.
