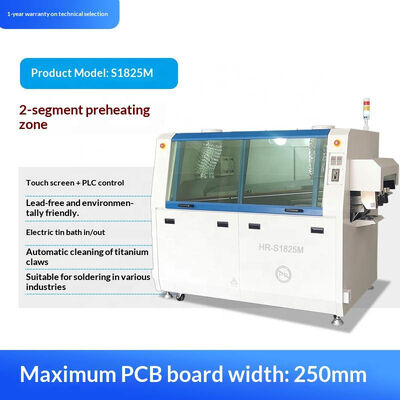

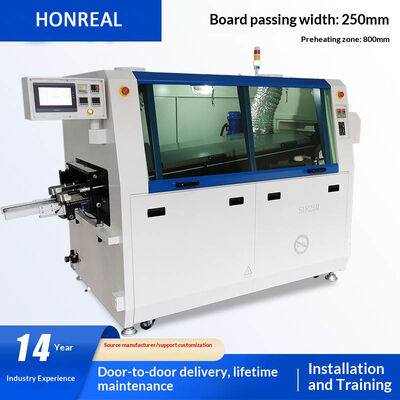

Máy hàn sóng PCB tự động Mini Through Hole Heat
Thông số kỹ thuật
| Mô hình |
Máy hàn sóng kép không chì HR-S1425M |
| Cấu hình |
Kiểm soát màn hình cảm ứng, Hai giai đoạn sưởi ấm không khí nóng đỉnh sóng kép, Hành động lò thiếc bằng tay, Làm sạch bằng tay móng vuốt titanium, Động cơ phun swing |
| Số đỉnh |
2 đỉnh |
| Chiều rộng của bảng |
Tối đa 250mm |
| Công suất lò thiếc |
180kg |
| Chiều dài làm nóng trước |
600mm |
| Chiều cao đỉnh |
12mm |
| Chiều dài chân của thành phần bảng PCB |
10mm |
| Chiều cao vận chuyển bảng PCB |
750±20mm |
| Năng lượng khởi động |
9KW |
| Sức mạnh hoạt động |
2KW |
| Sức mạnh của lò thiếc |
6KW |
| Năng lượng làm nóng trước |
2KW |
| Năng lượng động cơ |
0.25KW |
| Phương pháp kiểm soát |
Màn hình cảm ứng |
| Kích thước giá đỡ |
1400*1200*1500mm |
| Kích thước bên ngoài |
2200*1200*1600mm |
| Tốc độ vận chuyển bảng PCB |
0-1,2m/min |
| Nhiệt độ vùng sưởi ấm trước |
Nhiệt độ phòng đến 180°C |
| Phương pháp sưởi ấm |
Không khí nóng. |
| Số vùng làm mát |
1 |
| Phương pháp làm mát |
Làm mát quạt dòng chảy trục |
| Nhiệt độ lò thiếc |
Nhiệt độ phòng đến 300°C |
| Định hướng vận chuyển |
Từ trái sang phải |
| Phương pháp điều khiển nhiệt độ |
PID+SSR |
| Chế độ điều khiển toàn bộ máy |
Mitsubishi PLC + Touch Screen |
| Khả năng lưu lượng |
Tối đa 5,2L |
| Phương pháp phun |
Động cơ bước + ST-6 |
| Nguồn điện |
Hệ thống 3 pha 5 dây, 380V, 50Hz |
| Cung cấp không khí |
4-7KG/CM2, 12,5L/Min |
| Trọng lượng |
600kg |
Yêu cầu về bảng PCB
- Giới hạn chiều cao của các thành phần trên PCB: 90mm
- Mức giới hạn chiều dài chân của thành phần bảng PCB: 10mm
- Hướng vận chuyển bảng PCB: Từ trái sang phải
Thành phần phun luồng
Blow Head:Hệ thống ST-6 với phạm vi phun 20-65mm, góc quạt có thể điều chỉnh, chiều cao vòi có thể điều chỉnh từ 50 đến 200 mm, lưu lượng tối đa 60 ml/phút
Hệ thống đường hô hấp:Các bộ lọc, van điều khiển và phụ kiện ống nhập khẩu
Hệ thống di chuyển vòi phun:Động cơ bước với điều khiển thông minh Mitsubishi PLC để phun chọn lọc
Chuyển động máy bay phản lực:Động cơ bước chính xác với đường ray trượt
Hệ thống khôi phục bộ lọc luồng:Bộ lọc lưới dây thép không gỉ sử dụng đặc điểm chất lỏng để tối đa hóa lọc và phục hồi luồng dư thừa
Thành phần làm nóng trước
Khu vực làm nóng trước mở rộng:Hệ thống sưởi ấm trước bằng không khí nóng 2 giai đoạn với tổng chiều dài 600mm và điều khiển nhiệt độ độc lập
Điều khiển nhiệt độ:Kiểm soát PID
Khối sưởi:Ống nhiệt nhiệt độ cao với ống sưởi ceramic từ Đài Loan
Chế độ cài đặt:Thiết kế mô-đun kiểu ngăn kéo để bảo trì và sửa chữa thuận tiện
Các thành phần lò thiếc
Phạm vi nhiệt độ:Nhiệt độ phòng đến 300°C
Di chuyển lò thiếc:Hoạt động bằng tay
Khoảng cách sóng thứ nhất/lần thứ hai:20-30mm
Làn sóng đầu tiên:Sóng va chạm Baozhun cho các thành phần gắn bề mặt và các thành phần đệm hai mặt
Cánh thông cao điểm sóng thứ hai:Sóng thu hút Baozun
Thiết kế oxy hóa thấp:Chất dư thiếc chì ≤2kg/8h, chất dư thiếc không chì ≤1,5kg/8h (biến đổi theo tạp chất của thanh thiếc)
Hoạt động chế độ tiết kiệm:PLC và điều khiển công tắc quang điện để giảm chất thải không cần thiết
Động cơ đỉnh sóng:Điều khiển số độ cao đỉnh với động cơ nhiệt độ cao từ Công ty TCG Đài Loan
Khối sưởi:Thiết kế đặc biệt cho tuổi thọ dài với hệ thống sưởi ấm không khí nóng, rơle trạng thái rắn ANV Đài Loan và sưởi ấm chất lỏng bằng thiếc ± 2 °C
Hệ thống làm lạnh:Làm mát quạt dòng chảy trục lạnh mạnh
Hệ thống truyền PCB
Đường ray dẫn:Đường sắt nhôm đặc biệt có độ bền cao, chống mòn với đường sắt thép không gỉ nhiệt độ cao và cấu trúc bù đắp nhiệt
Sự song song của đường ray hướng dẫn:0.5mm
Điều chỉnh chiều rộng:Điều chỉnh chiều rộng bằng tay
Nhăn dây chuyền:Tiêu chuẩn vỏ sườn titan hai móc ≤ 2,5mm
Phạm vi tốc độ truyền:Đơn vị tối thiểu: 1 mm/min; phạm vi: 0-2200 mm/min
Tránh tốc độ truyền tải:Điều khiển điện tử vòng kín trong phạm vi 0-10 mm/min
Dây kéo chuỗi:Căng thẳng bánh răng có thể điều chỉnh
Động cơ vận chuyển:Động cơ Taiwan TCG 90W với bảo vệ giới hạn quá tải
Cấu trúc máy
Cấu trúc cơ thểKhung thân máy bay được sắp xếp hợp lý với thiết kế thanh lịch và bền
Cấu trúc cửa trước và cửa sau:Các cấu trúc hoàn toàn kín với không gian bảo trì tối đa
Hiệu suất điều khiển điện
Phương pháp kiểm soát:Mitsubishi PLC + Touch Screen
Giao diện điều khiển:Hoạt động đơn giản và trực quan với hiệu suất ổn định
Cảnh báo bất thường:Cảnh báo nhiệt độ cao hoặc thấp
Bảo vệ kiểm soát nhiệt độ:Ngưng sưởi ấm khi quá nóng hoặc lò hàn bị hỏng
Phụ kiện Thương hiệu & Mô hình
| Tên phụ kiện |
Thương hiệu và mô hình |
| PLC, màn hình chạm |
Mitsubishi, điều khiển màn hình |
| Động cơ vận chuyển, hộp số |
Đài Loan TCG đơn pha 90W, hộp răng: 1:120K |
| Cây móng titanium |
Các móng vuốt hai móng đặc biệt bằng hợp kim titan, dày 1,5mm |
| Động cơ lò thiếc |
Đài Loan TCG 3-phase 4-pole 0.25KW chống nhiệt độ cao |
| Phương tiện chuyển tiếp phụ trợ |
OMRON MY2, MY4 |
| Máy biến áp tần số |
Yatai 0.4KW |
| ống sưởi |
Triển lãm Đài Loan, nhập khẩu Nickel-Chromium Wire |
| Chuyển đổi quang điện |
24V NPN Swiss Joy |
| Chuỗi liên tiếp trạng thái rắn |
Zuoyi 40A |
| Chuyển khí |
Chint |
| Máy tiếp xúc AC |
Chint |
| Bộ nhiệt |
Taiwan Panta, loại cách điện K |
| Nút khởi động |
Schneider |
| Blowhead |
ST-6 |
Hệ thống dịch vụ
Thời gian chịu trách nhiệm về dị tật:Tất cả các phụ kiện đi kèm với bảo hành miễn phí 1 năm (không bao gồm nhân tố)
Không được bảo hành:Bảo trì suốt đời với dịch vụ trả phí (chỉ chi phí lao động và vật liệu)
Yêu cầu môi trường làm việc
- Xưởng thông gió và khô với sàn phẳng
- Nhiệt độ môi trường: 5-45°C
- Nguồn cung cấp điện ổn định, nối đất tốt với dòng điện định lượng
Trước khi bật:Kiểm tra mức năng lượng, nối đất và kết nối điện an toàn.
Về Shenzhen Honreal Technology Co., Ltd.
Doanh nghiệp công nghệ cao quốc gia chuyên về thiết bị SMT R & D, sản xuất và bán hàng. phục vụ 500 công ty điện tử hàng đầu thế giới với vốn đăng ký 5 triệu.Nhóm kỹ thuật giàu kinh nghiệm của chúng tôi tập trung vào đổi mới để đáp ứng nhu cầu đa dạng của khách hàng thông qua các dịch vụ có giá trị.
Câu hỏi thường gặp
Q: Làm thế nào bạn có thể đảm bảo chất lượng bán hàng của bạn?
A: Chúng tôi đảm bảo kiểm tra nghiêm ngặt của mỗi máy trước khi giao hàng để đảm bảo hiệu suất tuyệt vời.
Hỏi: Đào tạo thế nào?
A: Các kỹ sư có thể được đào tạo tại cơ sở của chúng tôi hoặc dễ dàng học thông qua các video đào tạo được cung cấp và hướng dẫn sử dụng đi kèm với máy.
Q: Tôi có thể có logo của mình trên sản phẩm không?
A: Chúng tôi hoàn toàn hỗ trợ dịch vụ logo tùy chỉnh miễn phí - chỉ cần cung cấp yêu cầu của bạn.
Q: Có khó sử dụng máy này không?
A: Không, hầu hết khách hàng học cách vận hành trong vòng 2 ngày.
