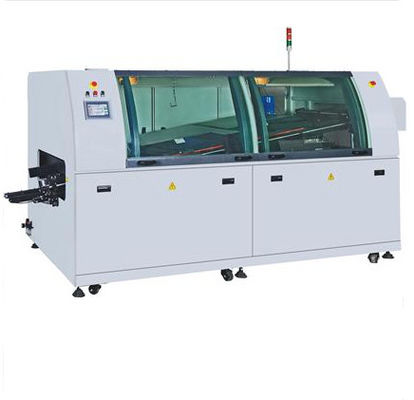

Máy hàn sóng không chì HR-300 LF
STD: Kiểm soát màn hình cảm ứng; OPT: Kiểm soát máy tính
¤ Thích hợp cho các sản phẩm có mật độ thành phần thấp / yêu cầu thông lượng cao
¤ Đầu phun Fluxer có động cơ
¤ Người Nhật phun vòi phun với kích thước phân tử mịn
¤ 2 Máy sưởi ấm trước; Không khí nóng + hồng ngoại
¤ Cấu trúc máy làm nóng trước được điều chỉnh, thuận tiện cho bảo trì
¤ SIEMENS PLC + PID Loop đóng điều khiển
¤ Các tùy chọn của SUS 316L/ TA1 Titanium Solder Pot
¤ Máy hàn tay lên / xuống & cuộn vào / ra
¤ Có nhiều loại ngón tay hàn khác nhau
¤ Độ nghiêng 4-7° có thể điều chỉnh
¤ Máy làm sạch ngón tay tự động
¤ Quá trình làm mát không khí tự nhiên
¤ STD: Kiểm soát màn hình cảm ứng; OPT: Kiểm soát máy tính
| Mô hình | HR-300LF | Màn hình cảm ứng HR-300LF |
| Kích thước máy | L3750 × w1350 × H1550mm | L3750 × W1350 × H1550mm |
| Trọng lượng | 800kg | |
| Màu sắc | Xám máy tính | |
| Tổng quát | ||
| Điều khiển chính | Điều khiển máy tính + PLC | Điều khiển bảng điều khiển cảm ứng |
| Máy sưởi trước | 2 | |
| Khu vực làm mát | 1 | |
| Độ dốc dốc làm mát xuống | Không khí tự nhiên được làm mát: 3-4 ° C/giây | |
| Yêu cầu về khí thải | ≥3m'/giây ×2 | |
| Nhu cầu không khí nén | >4kg/cm2 | |
| Nhu cầu điện | 3 Pha 5 Cáp 38oVac 50/60 Hz | |
| Tiêu thụ khởi nghiệp | ≤20kw | |
| Tiêu thụ ổn định | ≤7kw | |
| Thời gian tăng tốc |
Chế độ khởi động: khoảng 15 phút. Nồi hàn: Khoảng 90 phút |
|
| Điểm thiết lập nhiệt độ |
Sức nóng trước: Nhiệt độ phòng - 200 ° C Nồi hàn: Nhiệt độ phòng -300°C |
|
| Điều khiển nhiệt độ | Kiểm soát vòng tròn khép kín PID | |
| Độ chính xác nhiệt độ | ± 1°C | |
| Nhiệt độ qua độ lệch | ± 2°C | |
| Dòng không khí nóng | Khoảng 50CFM | |
| Chiều rộng quy trình | 50-300mm | |
| Độ cao quá trình | 750mm±30mm | |
| Tốc độ vận chuyển | 0-1800mm/min | |
| Phân loại sản phẩm |
Đề cập đến kheo ngón tay; Bên trên ≥ 100mm; bên dưới ≥ 15mm |
|
| Fluxer | ||
| Đầu phun ngang | SMC Động cơ xi lanh khí | |
| Kích thước phân tử | 20-40 micron | |
| Chiều kính vòi dòng chảy | 1.3mm | |
| Khả năng lưu lượng | 20 lít | |
| Thùng hàn | ||
| Công suất chảo | 300kg | |
| Vật liệu chảo |
Thép không gỉ 316L (Lựa chọn: Titanium TA1) |
|
| Sự dịch chuyển sóng | Giữa Chip & Lambda 36mm | |
| Số lượng rác | 0.19-0.21kg/h | |
Chi tiết:
Hệ thống làm nóng trước:
1. Preheater là một vỏ sưởi được tạo thành từ thép không gỉ.Các yếu tố sưởi ấm được sắp xếp trong trường hợp và một cảm biến được đặt trên trần trường hợp để phát hiện nhiệt độ một cách chính xác.
2.Công cụ làm nóng trước như vậy là làm nóng nhanh các PCB được phủ nhựa và kích hoạt luồng để loại bỏ các chất gây ô nhiễm (mảng oxy hóa, vết dầu vv) trên các khớp nối, bề mặt kim loại và dây dẫn thành phần,do đó đưa dòng chảy vào chơi đầy đủQuá trình này cũng bốc hơi bất kỳ độ ẩm có trong luồng, loại bỏ bất kỳ dung môi dễ bay hơi và giảm bong bóng trong quá trình hàn.nó có thể làm tăng nhiệt độ của cả PCB và các thành phần để ngăn chặn biến dạng PCB do tăng nhiệt độ đột ngột trong quá trình hàn và các thành phần bị hư hại do tăng nhiệt độ quá nhanh.
Bảo trì hàng ngày:
(1) Kiểm tra thường xuyên xem điện áp nguồn điện có bình thường hay không.
(2) Nếu nhiệt độ của bộ sưởi trước quá cao do bất kỳ sự bất thường nào,hệ thống điều khiển sẽ ngắt nguồn điện của bộ sưởi trước tự động và báo động sẽ được kích hoạt để bảo vệ bộ điều khiển nhiệt độ và các yếu tố sưởi ấm của chúng tôiNếu nhiệt độ hiển thị trên nhiệt kế biến động quá mạnh và không thể đạt được một mức ổn định,Lý do có thể là các giới hạn cảnh báo được đặt quá nhỏ (và theo đó nên được đặt lại thành các giá trị lớn hơn) hoặc các công tắc không tiếp xúc bị hỏng
Q: Làm thế nào bạn có thể đảm bảo chất lượng bán hàng của bạn?
A: Chúng tôi đảm bảo rằng mỗi bộ máy được kiểm tra nghiêm ngặt trước khi giao cho bạn, để đảm bảo hiệu suất tuyệt vời của tất cả các sản phẩm.
Hỏi: Đào tạo thế nào?
A: Sau khi mua máy móc của chúng tôi, kỹ sư của bạn có thể đi đến công ty của chúng tôi hoặc nó rất dễ dàng để vận hành
Máy theo video đào tạo và hướng dẫn sử dụng, hướng dẫn sử dụng sẽ đi kèm với máy.
Hỏi: Tôi muốn hỏi bạn liệu có thể có logo của tôi trên sản phẩm không.
Chúng tôi hy vọng bạn biết rằng công ty chúng tôi hoàn toàn hỗ trợ dịch vụ logo tùy chỉnh, chúng tôi làm điều này.
Q: Có khó sử dụng máy này không?
Đối với khách hàng trước đây của chúng tôi, tối đa 2 ngày là đủ để học cách vận hành máy.
