Máy hàn sóng tự động Máy hàn tự động hai móc
Máy hàn sóng PCB HR-300E:
● Thiết kế ngoại hình hợp lý, cửa trượt kính rộng rãi, dễ quan sát và bảo trì; màu sắc hài hòa, khái niệm thiết kế tập trung vào con người.
● Màn hình cảm ứng, dễ sử dụng.
● Dòng chảy được phân tử hóa bằng súng phun nhập khẩu, và chế độ chuyển đổi là động cơ bước. Tốc độ ổn định, phân tử hóa đồng đều và vị trí chính xác.
● Hệ thống theo dõi phun tự động, khu vực phun và thời gian tự động điều chỉnh theo kích thước PCB và có chức năng súng phun tự động.
● Máy sưởi ấm trước áp dụng thiết kế mô-đun sưởi độc lập, với không gian sưởi ấm trước đủ, bù đắp nhiệt hiệu quả và sưởi ấm trước đủ và đồng đều.
● Hệ thống lò thiếc áp dụng chế độ sưởi ấm bên ngoài, thiết kế đỉnh sóng gần, góc vòi có thể điều chỉnh và chế độ hoạt động tiêu chuẩn và tiết kiệm năng lượng tùy chọn.và có thể tự động thu thập, dễ dọn.
● Cửa lò thiếc bảo vệ môi trường, tiết kiệm năng lượng, hiệu quả cao và nhiệt độ ổn định.
● Đỉnh sóng áp dụng công nghệ điều khiển chuyển đổi tần số, điều khiển độc lập cao, hoạt động đơn giản và hiển thị kỹ thuật số.
● Ngày và giờ có thể được thiết lập theo nhu cầu hoạt động để khởi động và tắt tự động.
● Với chức năng đếm tự động PCB, thuận tiện cho quản lý sản xuất.
● Nó được trang bị báo động âm thanh và ánh sáng, lệnh văn bản và chức năng dừng khẩn cấp.
● Hệ thống điều khiển PLC và màn hình cảm ứng.
● Nồi hàn được làm bằng vật liệu titan, 100% có khả năng hàn không chì.
● Khách hàng có thể chọn ngón tay "L" cho pallet, hoặc ngón tay móc kép cho pcb.
| HR-300E - Thông số kỹ thuật | |
| Mô hình | HR-300E |
| Chiều rộng PCB | 50-400MM |
| Công suất nồi hàn | 250kg |
| Năng lượng chạy/năng lượng tổng thể | 9-10KW/18KW |
| Cấu trúc | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| Trọng lượng ròng | 800kg |
| Hệ thống điều khiển | Touchscreen + PLC |
| Động cơ vận chuyển | 3Ph 220V,90W |
| Tốc độ vận chuyển | 200MM-1800MM/min |
| Khả năng lưu lượng | 60,5 lít |
| Khả năng cồn | 40,5 lít |
| Đường dẫn PCB | Từ trái sang phải |
| Phương pháp phun | Động cơ bước, đường ray tuyến tính và máy phun di chuyển trượt |
| Máy phun | Nhật Bản ST-6 |
| Khu vực làm nóng trước | 1 vùng sưởi ấm phía dưới riêng biệt |
| Năng lượng làm nóng trước | 7.5kw/vùng |
| Vật liệu chảo hàn | Ti hoàn toàn |
| Máy sưởi nồi hàn | Sắt đúc |
| Năng lượng sưởi ấm | 1.2KW*7PCS |
| Số sóng | sóng kép |
| Loại sóng | Vận động sóng thứ nhất và sóng Lambda thứ hai |
| Thời gian tan chảy | 60 phút |
| Nâng và hạ nồi hàn | Hướng dẫn |
| Thùng hàn vào và ra | Động cơ |
| Máy bơm làm sạch tay | 1PH 220V 10W |
| Loại ngón | Cây móc đôi |
| Vật liệu tay | Ti |
| góc hàn | 5-7° |
| Cung cấp không khí | 3-5BAR |
| Nguồn cung cấp điện | 3PH 380V 50HZ |

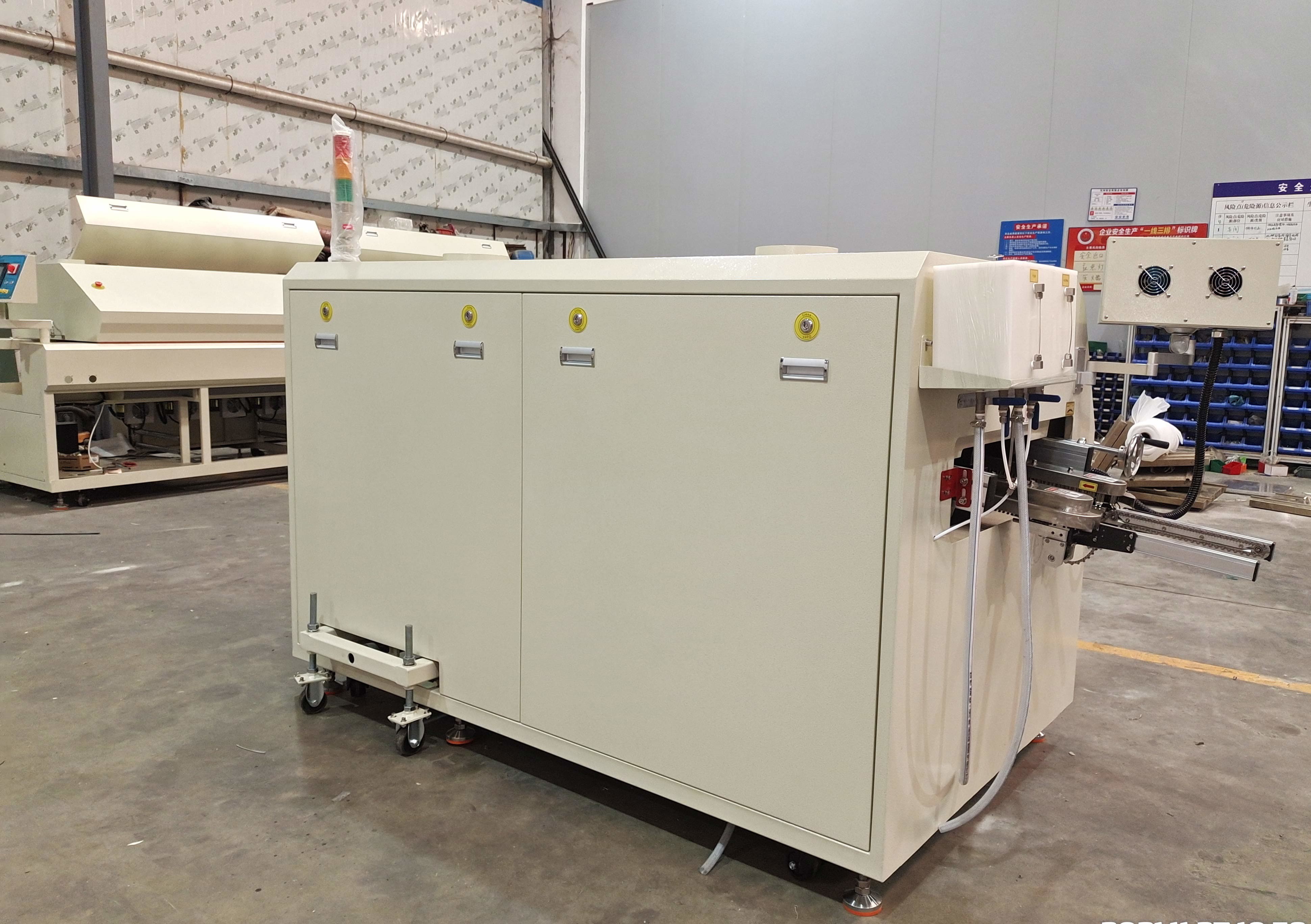

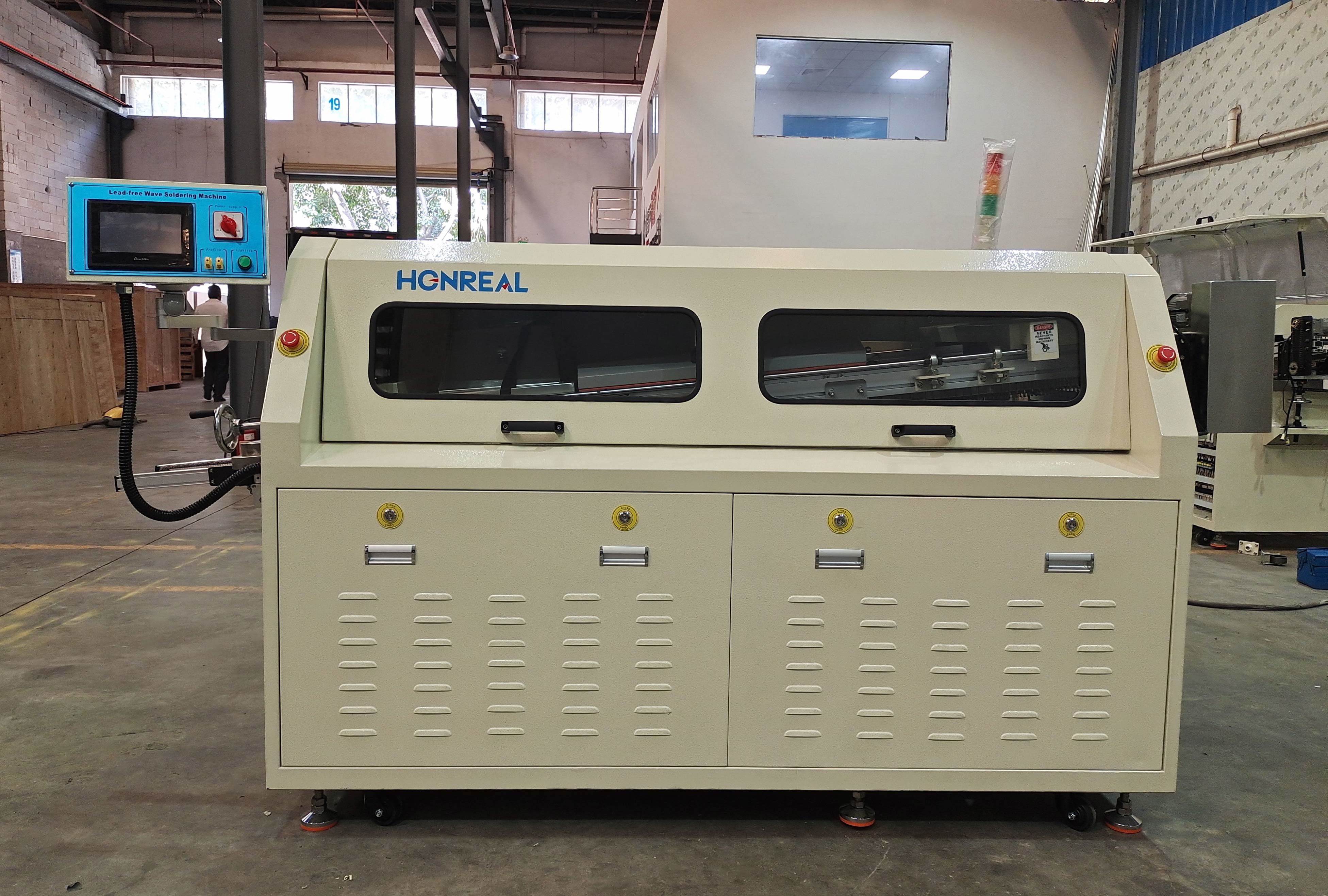

Hình ảnh:
Địa điểm lắp đặt:
1. Hoạt động máy trong môi trường rõ ràng và thông gió để tránh ảnh hưởng đến chất lượng hàn bởi bụi hoặc những người khác;
2. Không lắp đặt máy gần các nguồn nhiễu điện hoặc từ;
3. Đừng để lối vào và lối ra của máy đối diện với quạt hoặc cửa sổ với gió trong quá trình lắp đặt.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
