Với Full PC Control, Máy hàn sóng chọn lọc SMT cho phép kiểm soát chính xác và tùy chỉnh quy trình hàn.Điều này đảm bảo rằng mỗi thành phần được hàn với độ chính xác và nhất quán tối đa, dẫn đến các sản phẩm hoàn thiện chất lượng cao.
Máy hàn sóng SMT có kích thước vận chuyển tối đa là L450 X W500MM, làm cho nó phù hợp với một loạt các thành phần điện tử.05 mm đảm bảo rằng mỗi thành phần được đặt chính xác và hàn, giảm thiểu nguy cơ khiếm khuyết và đảm bảo chất lượng cao nhất có thể.

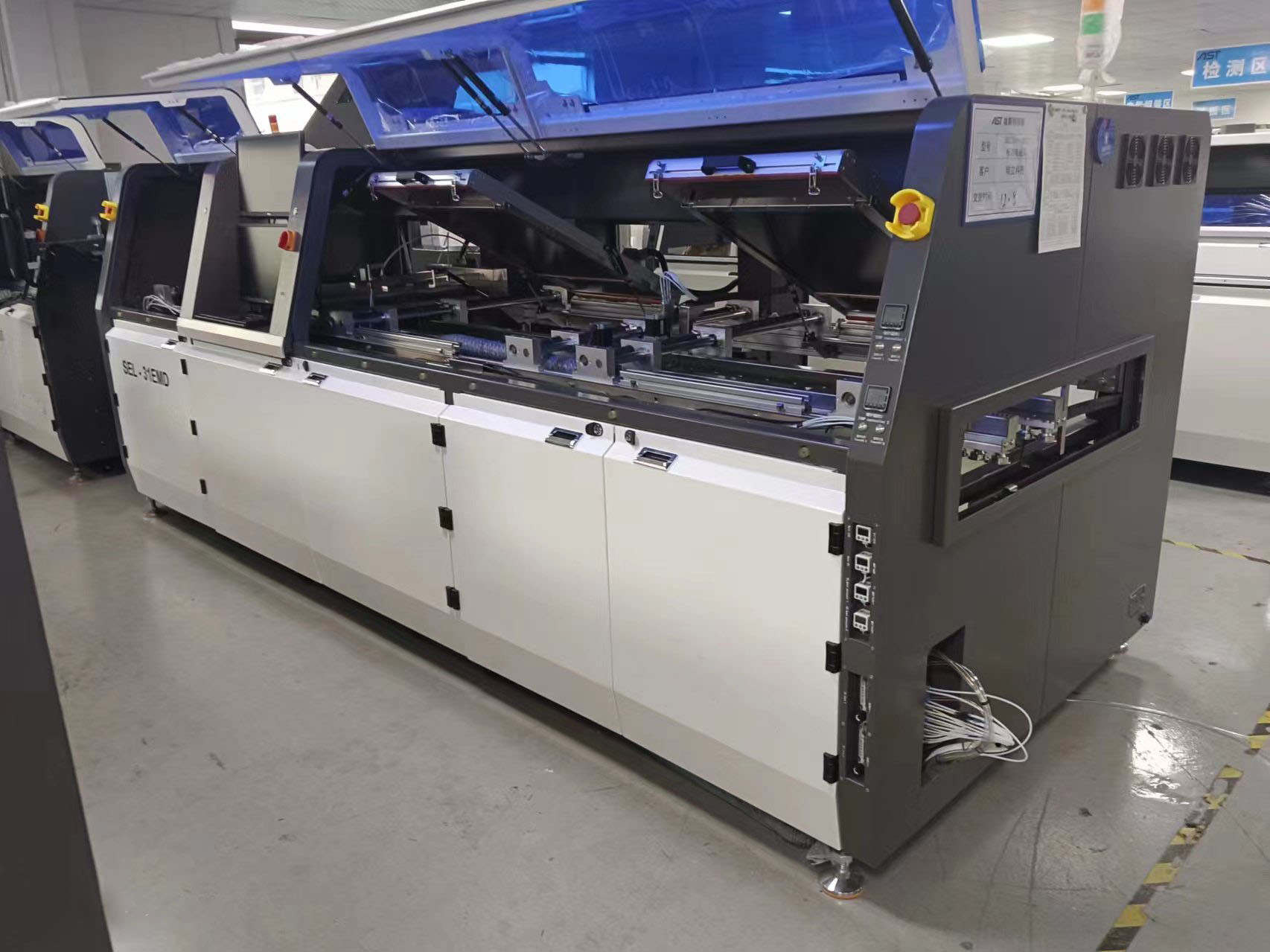

Đo L2550 X W1480 X H1665mm, Máy hàn sóng chọn lọc SMT là một máy nhỏ gọn và linh hoạt có thể được sử dụng cho một loạt các ứng dụng hàn.Cho dù bạn cần một máy hàn sóng chọn lọc hai chậu cho sản xuất quy mô lớn hoặc một máy hàn sóng chọn lọc nhỏ Offline cho các dự án nhỏ hơn, cái máy này là sự lựa chọn hoàn hảo.
| Tên máy | SEL-31 |
| Tổng quát | |
| kích thước | L2550 X W1480 X H1665 |
| công suất chung | 16kw |
| năng lượng tiêu thụ | 4-8kw |
| nguồn cung cấp điện | Đơn pha 220V 50HZ |
| Trọng lượng ròng | 1500kg |
| Nguồn không khí tái tạo | 3-5BAR |
| Dòng chảy và độ tinh khiết N2 cần thiết | 3 m3 / giờ, độ tinh khiết> 99,998% |
| Cần mệt mỏi | 600-1000CMB/h |
| điều khiển & vận chuyển | |
| kiểm soát | Điều khiển PC công nghiệp + PLC |
| chiều rộng máy vận chuyển | 100-600MM |
| Loại máy vận chuyển | Giao thông đường sắt dây chuyền, giao thông đường dây chuyền, giao thông đường dây chuyền đường dây chuyền |
| Hướng chuyển PCB | Từ trái sang phải hoặc từ phải sang trái |
| đường dây vận chuyển | Đường sắt nhôm |
| chiều cao máy vận chuyển | 900+/-30mm |
| Bảng đề nghị | |
| trục chuyển động | X, Y, Z |
| điều khiển chuyển động | Điều khiển servo vòng kín |
| Độ chính xác vị trí | + / - 0,05 mm |
| ngọn lửa | hàn kim loại |
| Quản lý luồng | |
| vòi phun | Nhật Bản Lumina |
| độ bền của vòi | thép không gỉ |
| Công suất bể lưu lượng | 1L |
| Năng lượng bể rượu | 1L |
| Nâng nhiệt trước | |
| Phương pháp làm nóng trước | Không khí nóng ở trên, máy sưởi hồng ngoại ở dưới |
| công suất của máy sưởi | 6kw |
| phạm vi nhiệt độ | 25-240 độ C |
| Thùng hàn | |
| số bình tiêu chuẩn | 1PCS |
| dung lượng nồi hàn | 13 kg / nồi hàn |
| phạm vi nhiệt độ hàn | PID |
| thời gian nóng chảy | 30 phút |
| nhiệt độ hàn tối đa | 350 C |
| Máy sưởi hàn | 1.5kw/ nồi hàn |
| Máy xăng | |
| ống phun mờ | tùy chỉnh |
| vật liệu | hợp kim carbon cao |
| ống phun được trang bị tiêu chuẩn | Thiết bị chốt 5pcs ((2.5mm/ 3.0mm/ 4.0mm/ 5.0mm/ 6.0m) |
| Quản lý N2 | |
| Máy sưởi N2 | trang bị tiêu chuẩn |
| Phạm vi nhiệt độ N2 | 0 - 350 C |
| N2 tiêu thụ | 1---3m3 /h / vòi |
Máy tiêu chuẩn bao gồm:
| 序号Serial | 名称Item | 内容content | Số lượng Số lượng |
| 1 | 控制系统 Hệ thống điều khiển | máy tính máy chủ và màn hìnhPC & màn hình | 1套 (set) |
| 实时监控摄像头 trực tiếp trên máy ảnh màn hình | |||
| 控制器及控制卡 điều khiển chuyển động | |||
| 2 |
Hệ thống vận động 平台Platform movement system (喷雾用) |
全??造两轴平台xy movement table (tấm bàn chuyển động hai trục) |
1套 (set)
|
| 两轴全配滚珠丝杆及直线导轨2 trục được trang bị vít bóng & đường ray hội đồng tuyến tính | |||
| 两轴全配伺服电机及伺服驱动器2 trục được trang bị servo motor & driver | |||
| 3 | 选择性喷雾系统 Hệ thống phun nước | 进口喷射 进口喷射 |
1套 (set)
|
| Ứng dụng hỗ trợ | |||
| 喷雾气控 dòng khí khí hệ thống | |||
| 喷嘴自动清洁系统Nozzle hệ thống làm sạch tự động | |||
| 4 | 预热系统hệ thống sưởi ấm | 热风上预热, 红外射灯下预热 热风上预热, 红外射灯下预热 |
1套 (set)
|
| 5 |
Hệ thống vận động 平台Platform movement system (Điều dùng cho lò sợi) |
全??造三轴平台xyz bàn chuyển động |
1套 (set)
|
| 三轴全配滚珠丝杆及直线导轨3 trục được trang bị ốc vít và đường ray tuyến tính | |||
| Máy điện phục vụ đầy đủ 3 trục và máy điều khiển phục vụ 3 trục được trang bị động cơ và trình điều khiển | |||
| 6 | 选择性 接锡炉Nồi hàn | 15KG lò sợi,叶轮,流道,伺服系统15kg dung lượng nồi hàn, động cơ, đường hầm, động cơ máy chủ |
1套 (set)
|
| ¥ 炉超温超液位警报装置 nhiệt độ hàn trên hệ thống báo động nhiệt | |||
| Hệ thống điều khiển nhiệt độ hàn | |||
| Hệ thống sưởi ấm trực tuyến | |||
| 标配5个 接喷嘴 ((内径 4mm x 3pcs, 5mm,6mm) | |||
| 7 |
运输部份 Hệ thống vận chuyển |
前后运输导轨独立步进驱动 (喷雾预热段) Động bước độc lập của đường ray hướng dẫn vận chuyển phía trước và phía sau (phân khúc làm nóng trước phun) |
1套 (set)
|
| 前后链条 vận chuyển đường dẫn ((喷雾预热段) Hướng dẫn vận chuyển chuỗi phía trước và phía sau (phần làm nóng trước phun) | |||
| Thiết bị ức chế tấm PCB 喷雾段,预热段 Phần phun của thiết bị chặn tấm PCB, phần làm nóng trước | |||
| 前后运输导轨独立步进驱动 ((锡炉段) Động bước độc lập của đường ray hướng dẫn vận chuyển phía trước và phía sau (phân đoạn hàn thiếc) | |||
| 前后滚轮运输导轨 ((锡炉段) Hướng dẫn vận chuyển cuộn phía trước và phía sau (phần hàn thiếc) | |||
| Thiết bị PCB板阻?? 装置锡炉段 Thiết bị chặn tấm PCB phần hàn thiếc | |||
| PCB板侧 装置hệ thống kẹp bên PCB | |||
| 8 | 机器?? 体Xe máy | 机架及表面喷粉机框/cover & paint |
1套 (set)
|
Máy hàn sóng chọn lọc SMT là một thiết bị rất tiên tiến và đáng tin cậy đòi hỏi bảo trì tối thiểu.chúng tôi cung cấp hỗ trợ kỹ thuật sản phẩm toàn diện và dịch vụ để đảm bảo rằng máy của bạn được lên và chạy càng sớm càng tốt.
Nhóm chuyên gia kỹ thuật của chúng tôi có sẵn để cung cấp hỗ trợ kỹ thuật từ xa qua điện thoại hoặc email. Ngoài ra, chúng tôi cung cấp các dịch vụ hỗ trợ tại chỗ, bao gồm lắp đặt, đào tạo và bảo trì.
Mục tiêu của chúng tôi là đảm bảo rằng máy hàn sóng chọn lọc SMT của bạn hoạt động ở hiệu suất cao nhất, giảm thiểu thời gian ngừng hoạt động và tối ưu hóa hiệu quả sản xuất.Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về sản phẩm hỗ trợ kỹ thuật và dịch vụ của chúng tôi.
