| MOQ: | 1set |
| Giá: | USD66000-85000 Per/Set |
| Bao bì tiêu chuẩn: | Woodencase |
| Thời gian giao hàng: | 5-10 Work Days |
| Phương thức thanh toán: | L/C,T/T, Công Đoàn Phương Tây |
| năng lực cung cấp: | 100sets/month |
Tại sao chúng ta sử dụng máy hàn sóng chọn lọc?
Mặc dù một số thành phần có thể được hàn thông qua quy trình THT, nhưng một số thành phần có công suất cao và bước cao rất khó đáp ứng. Vì vậy, phải sử dụng máy hàn chọn lọc.
Độ xuyên thấu của máy hàn sóng chỉ có thể đạt 75%, nhưng máy hàn sóng chọn lọc với hệ thống hàn chọn lọc có thể đạt tỷ lệ xuyên thấu 100%.

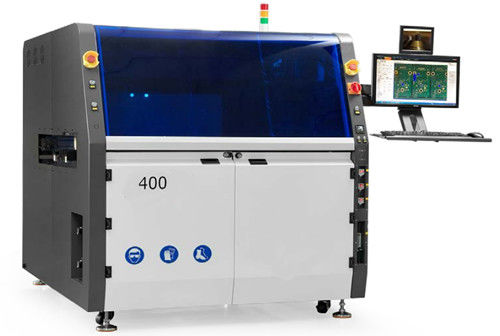

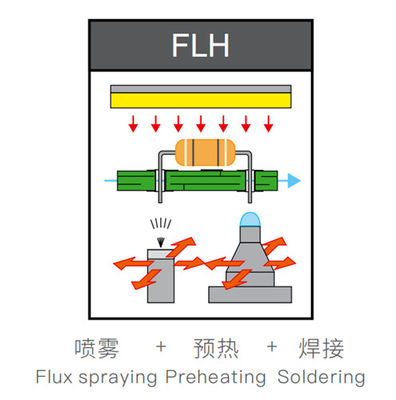

HR-400Cmáy hàn chọn lọc kết hợp với mô-đun phun thông lượng, mô-đun làm nóng trước, mô-đun hàn, thiết kế tích hợp và mở rộng miễn phí. Cầu nguyện thông lượng sử dụng phun điểm-điểm, có thể tiết kiệm rất nhiều thông lượng. Quá trình gia nhiệt sơ bộ sử dụng hết không khí nóng và hồng ngoại phía dưới, Nó có thể nhanh chóng làm bay hơi hơi ẩm của chất trợ dung và đưa bo mạch PCB đến nhiệt độ nhất định, để PCB không bị sốc nhiệt khi tiếp xúc với chất hàn lỏng. Mô-đun hàn có thể được sử dụng nồi đơn hoặc nồi kép tùy theo yêu cầu của khách hàng, Bơm điện từ đảm bảo dòng chảy cực kỳ ổn định để có độ cao sóng hàn chính xác và được tinh chỉnh. Với công nghệ hàng đầu và thiết kế mô-đun củaHR-400Cmáy hàn sóng chọn lọc,HR-400Cmáy hàn chọn lọc đáp ứng nhu cầu cao nhất về tính linh hoạt và công suất
Hiện nay, máy hàn chọn lọc được sử dụng rộng rãi trong ô tô, y tế, điều khiển công nghiệp và các ngành sản xuất cao cấp khác, vàHR-400Cmáy hàn sóng chọn lọc sẽ là sự lựa chọn tốt nhất của bạn.
Thông số kỹ thuật:
| Tên máy | SELPOT-400 | |
| Tổng quan | ||
| kích thước | L1520mm X W1650mm X H1650mm | |
| quyền lực chung | 18kw | |
| công suất tiêu thụ | 5-7kw | |
| cung cấp điện | Ba pha 380V 50HZ | |
| trọng lượng tịnh | 1200kg | |
| nguồn không khí được yêu cầu lại | 0,4-0,6MPa | |
| lưu lượng không khí cần thiết | 8-12L/phút | |
| áp suất N2 cần thiết | 0,4-0,6MPa | |
| lưu lượng N2 cần thiết | hơn 2 mét khối mỗi giờ | |
| yêu cầu độ tinh khiết N2 | >99,998% | |
| yêu cầu mệt mỏi | 500--800CMB/giờ | |
| nhà mạng hoặc PCB | ||
| người chuyên chở | theo sản phẩm | |
| kích thước tàu sân bay tối đa | Dài 400 x Rộng 400mm | |
| độ dày PCB | 0,2mm ----- 6 mm | |
| cạnh pcb | 5mm trở lên | |

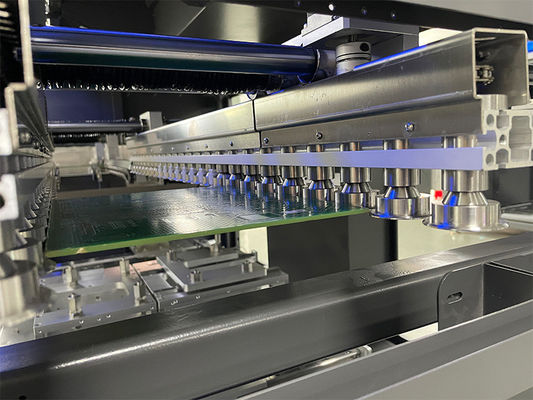

| điều khiển & băng tải | ||
| kiểm soát | Máy tính công nghiệp | |
| chiều rộng băng tải | 100-400MM | |
| loại băng tải | Con lăn SUS | |
| băng tải dày | 2---6 mm (độ dày cạnh hoặc độ dày sóng mang) | |
| Hướng băng tải PCB | Trái sang phải | |
| Giải phóng mặt bằng băng tải PCB | 100 triệu | |
| Khoảng hở đáy băng tải PCB | 30 triệu | |
| tải băng tải | <10kg | |
| đường sắt băng tải | Đường ray nhôm | |
| chiều cao băng tải | 900+/-30mm | |
| Bàn chuyển động | ||
| trục chuyển động | X, Y, Z | |
| điều khiển chuyển động | Điều khiển servo vòng kín | |
| động cơ chuyển động | Động cơ servo thương hiệu | |
| vít bóng | hiwin | |
| độ chính xác vị trí | + / - 0,05mm | |
| khung xe | hàn kim loại | |
| Quản lý thông lượng | ||
| vòi phun thông lượng | Lumina Nhật Bản | |
| độ bền vòi phun | thép không gỉ | |
| dung tích bể thông lượng | 3L | |
| bể thông lượng | bình áp lực | |
| dung tích bình chứa cồn | 1L | |
| bình chứa cồn | bình áp lực | |
| Làm nóng trước | ||
| phương pháp làm nóng trước | sưởi ấm IR trên | |
| sức mạnh của máy sưởi | 13,5kw | |
| phạm vi nhiệt độ | 25--240oC | |
| nồi hàn | ||
| số nồi tiêu chuẩn | 1 cái | |
| công suất nồi hàn | 13 kg/nồi hàn (Bơm điện từ) | |
| Kiểm soát nhiệt độ hàn | PID | |
| thời gian tan chảy | 20--30 phút | |
| nhiệt độ hàn tối đa | 350oC | |
| hàn nóng | 1,2kw | |
| vòi hàn | ||
| vòi phun | tùy chỉnh | |
| vật liệu | hợp kim cacbon cao | |
| vòi phun được trang bị tiêu chuẩn | sdandard được trang bị 5 cái/nồi hàn (đường kính bên trong của vòi phun 2,5mm, 3 mm, 4mm, 5 mm, 6 mm) | |
| Quản lý N2 | ||
| Máy sưởi N2 | trang bị tiêu chuẩn | |
| Phạm vi nhiệt độ ID N2 | 0- 350 C | |
| tiêu thụ N2 | 2 m³ /h / vòi |
|
Máy hàn sóng SMT là một sản phẩm điện tử tiên tiến được thiết kế để đáp ứng các nhu cầu cụ thể của ngành sản xuất điện tử.
Hỗ trợ kỹ thuật và dịch vụ sản phẩm của chúng tôi bao gồm:
Đội ngũ kỹ thuật viên giàu kinh nghiệm của chúng tôi tận tâm cung cấp dịch vụ khách hàng xuất sắc và đảm bảo rằng Máy hàn sóng chọn lọc SMT của bạn hoạt động với hiệu quả tối đa.
