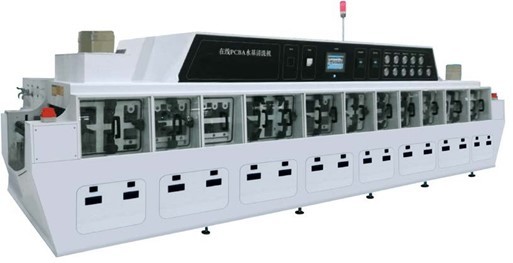

Máy làm sạch PCBA xịt bằng màn hình cảm ứng trực tuyến L5860mm

1. Bước giới thiệu chung

HR-5800 máy làm sạch trực tuyến PCBA được chia thành ba quy trình: phần làm sạch hóa học, phần rửa nước tinh khiết và phần sấy khô bằng không khí nóng mạnh mẽ,bê tông có thể được chia thành cách ly môi trường hoặc làm sạch trước bằng hóa chất, làm sạch hóa học trước (bao gồm cả phần 1 và phần 2), cắt gió cách ly 1, DI ô nhiễm rửa, cắt gió cách ly 2, DI rửa sạch 1, DI rửa sạch 2, rửa sạch cuối cùng,gió làm khô không khí cắt 1, làm khô không khí nóng, gió làm khô không khí cắt 2, thả.

2.Phương pháp làm sạch
1.Mô-đun làm sạch hóa học
1.1.Phần lọc trước hoặc cách ly hóa học
Kết nối nước DI hoặc chất tẩy rửa với sản phẩm để làm sạch bơm sơ bộ, sau khi làm sạch nước hoặc dung dịch chảy trở lại bể hóa chất hoặc xả trực tiếp.
Vai trò: rửa sạch các chất gây ô nhiễm lớn trên bề mặt bảng, chẳng hạn như bóng hàn, bụi, vv, hệ thống lọc được sử dụng để tránh dòng ô nhiễm lớn vào bể nước để chặn máy bơm.
1.2Làm sạch chu kỳ hóa học
Làm sạch cả hai mặt của PCBA bằng cách bơm nước từ bể dung môi, và sau đó đưa nước trở lại bể dung môi hoặc xả trực tiếp.Làm sạch hóa học cũng được chia thành làm sạch hóa học 1 và làm sạch hóa học 2.
Vai trò: phân hủy hóa học, căng thẳng bên trong luồng phân hủy và tách luồng khỏi bề mặt của PCBA bằng cách phun nước áp suất.
1.3.cắt gió cô lập
Làm sạch và cắt không khí bề mặt bảng PCBA bằng vòi và dao khí trộn để đảm bảo rằng bảng PCBA không mang nước và dung môi đến bể giặt tiếp theo.
Vai trò: ngăn chặn bể nước DI gây ô nhiễm bể giặt.
2.Đơn vị rửa nước DI
2.1DI rửa trước ((Rửa tái chế)
Kết nối nước DI với sản phẩm để làm sạch bơm sơ bộ, và nước sẽ chảy trở lại bể DI rửa trước sau khi làm sạch.
Vai trò: rửa sạch dư lượng chất tẩy rửa trên bề mặt bảng để giảm chất tẩy rửa vào phần rửa nước DI và gây ô nhiễm bể nước DI.
2.2Thiết lập cắt gió
Bề mặt bảng PCBA được cắt bằng dao không khí để loại bỏ hầu hết các dư lượng nước từ bề mặt và đảm bảo rằng không có nước DI được mang trên bề mặt bảng PCBA đến phần sấy.
2.3.DI rửa chu kỳ nước
Làm sạch cả hai mặt của PCBA bằng cách bơm nước từ bể DI và nước sẽ trở lại bể DI sau khi làm sạch.mỗi chiếc có bể nước.
Vai trò: rửa sạch luồng hoặc dư lượng hóa học bằng áp suất nước phun.
2.4- Rửa cuối cùng
Động cơ DI trực tiếp cung cấp nước DI cho phần này để rửa cuối cùng, sau đó nước được xả trực tiếp hoặc chảy vào bể DI.
Vai trò: đảm bảo rằng môi trường làm sạch phù hợp với tiêu chuẩn.
3. cắt gió cuối cùng cô lập và sấy khô
Bề mặt bảng PCBA được cắt bằng dao không khí để loại bỏ hầu hết các dư lượng nước từ bề mặt và đảm bảo rằng không có nước DI được mang trên bề mặt bảng PCBA đến phần sấy.
Vai trò: ngăn nước DI xâm nhập vào phần sấy khô bằng không khí nóng, để không ảnh hưởng đến hiệu ứng sấy khô bằng không khí.
3.1.Thiết bị cắt gió cuối cùng (khô bằng không khí lạnh).
3.2- Khô bằng không khí nóng.
3.3- Khô bằng không khí lạnh

3Các thông số kỹ thuật

Giao diện màn hình cảm ứngHộp điều khiển điện (Omron PLC)

          Vành đai lưới thép không gỉ cảm biến quang điện

             Bụi phun và ống lọc
