Tổng quan
Khi làm sạch các bảng mạch in lắp ráp còn được gọi là làm sạch PCBA,Mục tiêu chính là loại bỏ các dư lượng nhựa và luồng từ các tấm ván và lai cũng như các dư lượng liên quan đến sản xuất được tạo ra do xử lý.

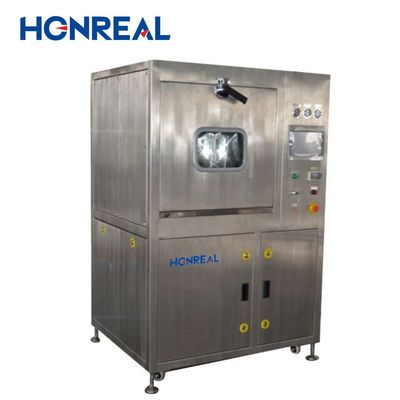

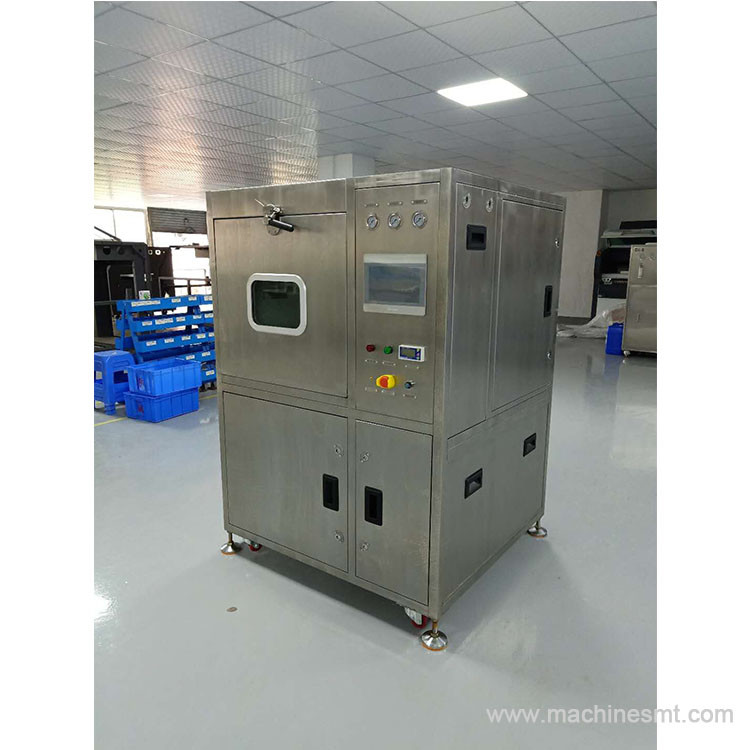

Máy HR-Q6 được sử dụng với nước Deionizer, khoảng 30 ~ 60L / phút và áp suất ≤ 0,4Mpa máy hoạt động tốt trên cả phụ kiện phụ kiện dựa trên chì (eutectic) và không có chì.
Có thể được sử dụng cho SMT, qua lỗ, và kết hợp công nghệ hỗn hợp. tất cả các loại luồng được loại bỏ, bao gồm hòa tan trong nước, nhựa, và không sạch, và tất cả các chất gây ô nhiễm,dư lượng thành phần tạo ra trong quá trình lắp ráp.
Các thông số kỹ thuật:
| nội dung | Parameter |
| Số mẫu | HR-Q6 |
| Kích thước khu vực sạch | L610*W560*H160mm 2 lớp |
| Công suất bể nồng độ | 30L |
| Công suất bể pha loãng | 70L |
| Khả năng bể phun | 17-23L |
| Năng lượng máy sưởi phun | 6KW |
| Thời gian làm sạch | 0 ~ 99 phút (được điều chỉnh) |
| Nhiệt độ làm sạch (nước lỏng) | Nhiệt độ phòng ~ 75°C (có thể điều chỉnh) |
| Thời gian rửa | 1 phút/thời gian ((1-59 lần/có thể điều chỉnh) |
| Nhiệt độ rửa sạch ((DI nước) | Nhiệt độ phòng ~ 75 °C (được điều chỉnh) |
| Thời gian sấy | 0~99 phút/ (được điều chỉnh) |
| Phạm vi giám sát điện trở | 0~18M |
| Năng lượng máy sưởi bể dung môi | 9KW |
| Nhiệt độ sấy | Nhiệt độ phòng ~ 99 °C/ (có thể điều chỉnh) |
| Năng lượng máy sưởi khô/KW | 6KW |
| Áp suất tiêm | 30PSI- 90PSI (được điều chỉnh) |
| Bộ lọc chất hóa học |
0.22μm (phân tử lọc:bột hàn, nhựa, dòng chảy và chất gây ô nhiễm) |
| Bộ lọc nước Di | Giao diện loại nối nhanh 1 inch |
| Cổng xả hóa chất | Giao diện loại nối nhanh 1 inch |
| Máy đo áp suất thời gian thực | 3 PCS (nồi phun/nước DI/rác thải) |
| Máy bơm phun ngang | 5.5KW |
| Kích thước cửa xả | Φ100 ((W) * 30mm ((H) |
| Nguồn điện; nguồn không khí | AC380V 50HZ 65A/0.45MPa~0.75MPa |
| Trọng lượng ròng | 400kg |
| Cấu trúc | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co., Ltd được công nhận là một doanh nghiệp công nghệ cao quốc gia, tập trung vào nghiên cứu, phát triển, sản xuất và bán thiết bị SMT.Nó cung cấp dịch vụ cho các công ty điện tử hàng đầu thế giới, bao gồm cả những người được liệt kê trong top 500. công ty có vốn đăng ký 5 triệu. từ khi thành lập, Honreal vẫn cam kết tiến bộ công nghệ,coi chất lượng là điều cần thiết cho sự tồn tại của nóNó nhấn mạnh nghiên cứu và phát triển độc lập, không ngừng theo đuổi đổi mới.
Q1: Thời gian chu kỳ củaHR-Q6Máy giặt hàng loạt?
A1: Tổng cộng 30 ~ 45 phút. rửa 10 phút + rửa sạch 10 phút + khô 10 ~ 25 phút.
Q2: Liuqid nào có thể được sử dụng trongHR-Q6để làm sạch PCBA?
A2: Rửa nước bằng chất lỏng làm sạch PCBA, rửa nước DI.
Q3: Có nhiều pcbas có thểHR-Q6sạch trong một chu kỳ?
A3: L200 * W100mm kích thước PCBA ví dụ, nó có thể làm sạch 30 ~ 40pcs.
Q4: PCBAs có cần nướng sau khi rửa, rửa và làm khô trong máy không?
A4: Chắc chắn, PCBA sau khi làm sạch cần phải đặt trong lò điện và nướng trong 2 giờ ở 100 ~ 110 ° C hoặc 4 giờ ở 80 ~ 90 ° C để làm cho PCBA hoàn toàn khô.
So sánh hình ảnh trước khi làm sạch và sau khi làm sạch:
