Đặc điểm:

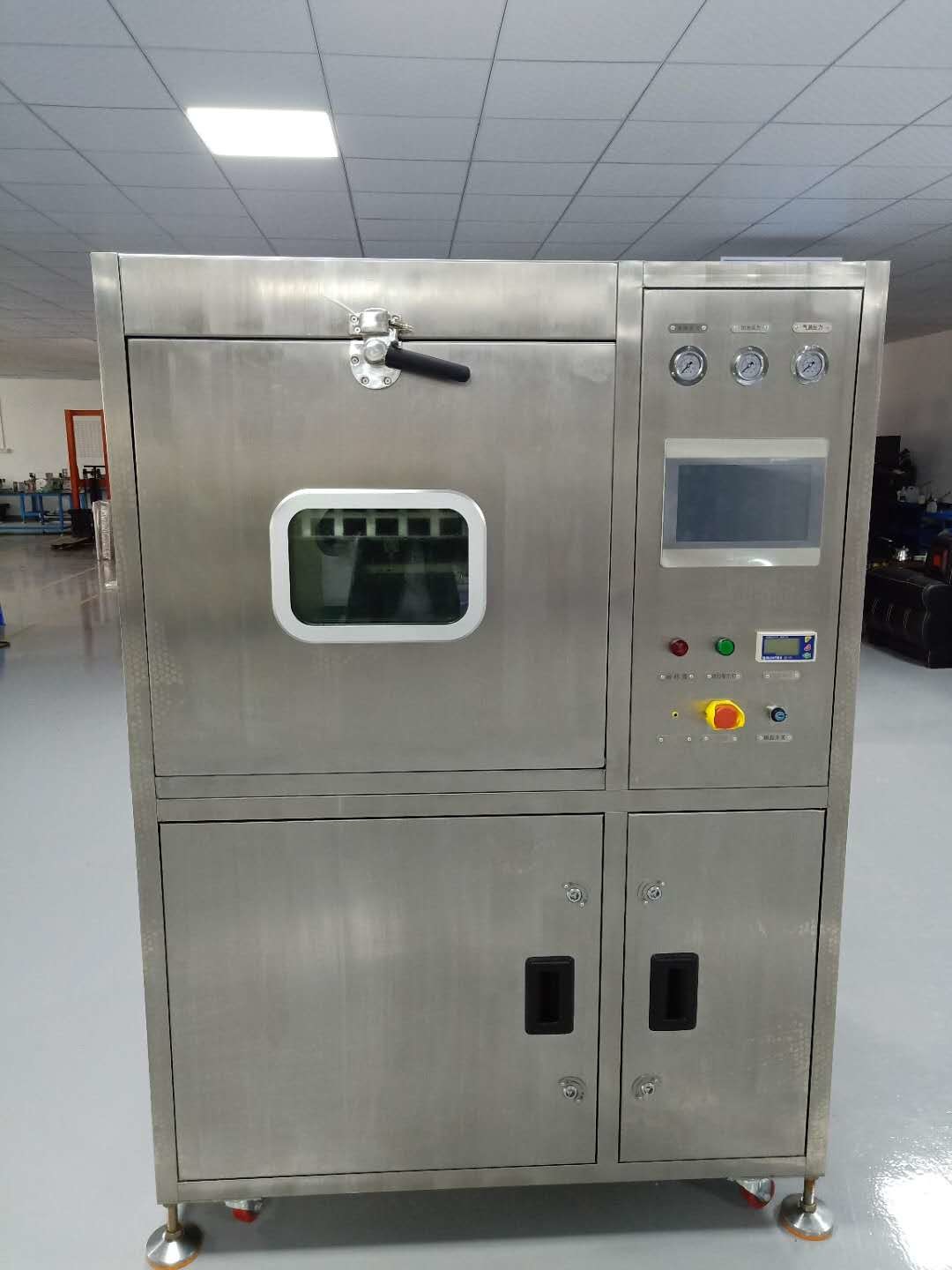

1. toàn bộ quá trình hiển thị: quá trình làm sạch có thể được nhìn thấy thông qua cửa sổ phía trước và đèn LED.
2. chế độ làm sạch tự động: làm sạch, rửa, quá trình khô có thể hoàn thành trong một tủ và máy nhỏ gọn.
3. thiết kế vòi phun khoa học nhất: sử dụng phân bố gia tăng bên trái và bên phải --- để tăng hiệu quả làm sạch,Phân phối trục trặc trên và dưới - hoàn toàn giải quyết việc làm sạch khu vực mù;
4. thiết kế áp suất vòi có thể điều chỉnh: để giải quyết các nhỏ và nhẹ PCBA trong phun áp suất cao trong điều kiện va chạm, vấn đề phun;
5. hệ thống sưởi ấm bể pha loãng tiêu chuẩn: cải thiện đáng kể hiệu quả làm sạch. Giảm thời gian làm sạch;
6. một hệ thống làm sạch toàn diện: cho SMT; THT PCBA sau khi hàn bề mặt của mảng da còn lại, luân chuyển hòa tan trong nước,không sạch dòng chảy / bột hàn và các chất ô nhiễm hữu cơ và vô cơ khác để làm sạch kỹ lưỡng và hiệu quả;
7. tiện lợi làm sạch pha loãng để thêm: có thể thêm theo cách thủ công, nhưng cũng bằng cách thiết lập tỷ lệ (5% đến 25%) tự động với nước DI và chất lỏng hóa học (tùy chọn);
8- Cỗ chứa nước tạm thời và hệ thống sưởi trợ giúp: Cỗ chứa nước tạm thời được sử dụng để lưu trữ nước pha loãng và nước DI.
Trong quá trình làm sạch, máy bơm không khí hấp thụ chất pha loãng dạng pha loãng tan và gửi đến bể tạm thời, sau đó máy bơm rửa hấp thụ pha loãng từ bể tạm thời để làm sạch PCBA.bơm không khí hấp thụ pha loãng từ bể tạm thời và gửi chúng trở lại bể pha loãng.
Trong quá trình rửa, máy bơm không khí hấp thụ nước DI từ máy sản xuất nước DI và gửi nó đến bể tạm thời, mỗi lần sau khi rửa, nước DI sẽ được xả từ bể tạm thời.Nước rửa có thể được làm nóng khi cần thiết;
9. Chi phí vận hành thấp hơn: bộ lọc tích hợp làm cho sự pha loãng được sử dụng nhiều lần. Bằng cách sử dụng phương pháp thổi khí nén ở cuối quá trình làm sạch:thổi chất tẩy rửa còn lại ra khỏi đường ống và máy bơm , có hiệu quả tiết kiệm 50% pha loãng.
10Chức năng bù đắp nồng độ lỏng:nồng độ pha loãng sẽ ngày càng giảm sau khi sử dụng nhiều lần, điều này sẽ ảnh hưởng đến hiệu quả làm sạch và hiệu quả làm sạch của PCBA, tại thời điểm này, cần thêm một số chất lỏng tập trung vào bể pha loãng để bù đắp nồng độ pha loãng.lượng chất lỏng tăng nồng độ có thể được điều chỉnh theo tình huống thực tế.
Các thông số kỹ thuật:
Nội dung | Parameter |
Số mẫu | HR-Q6 |

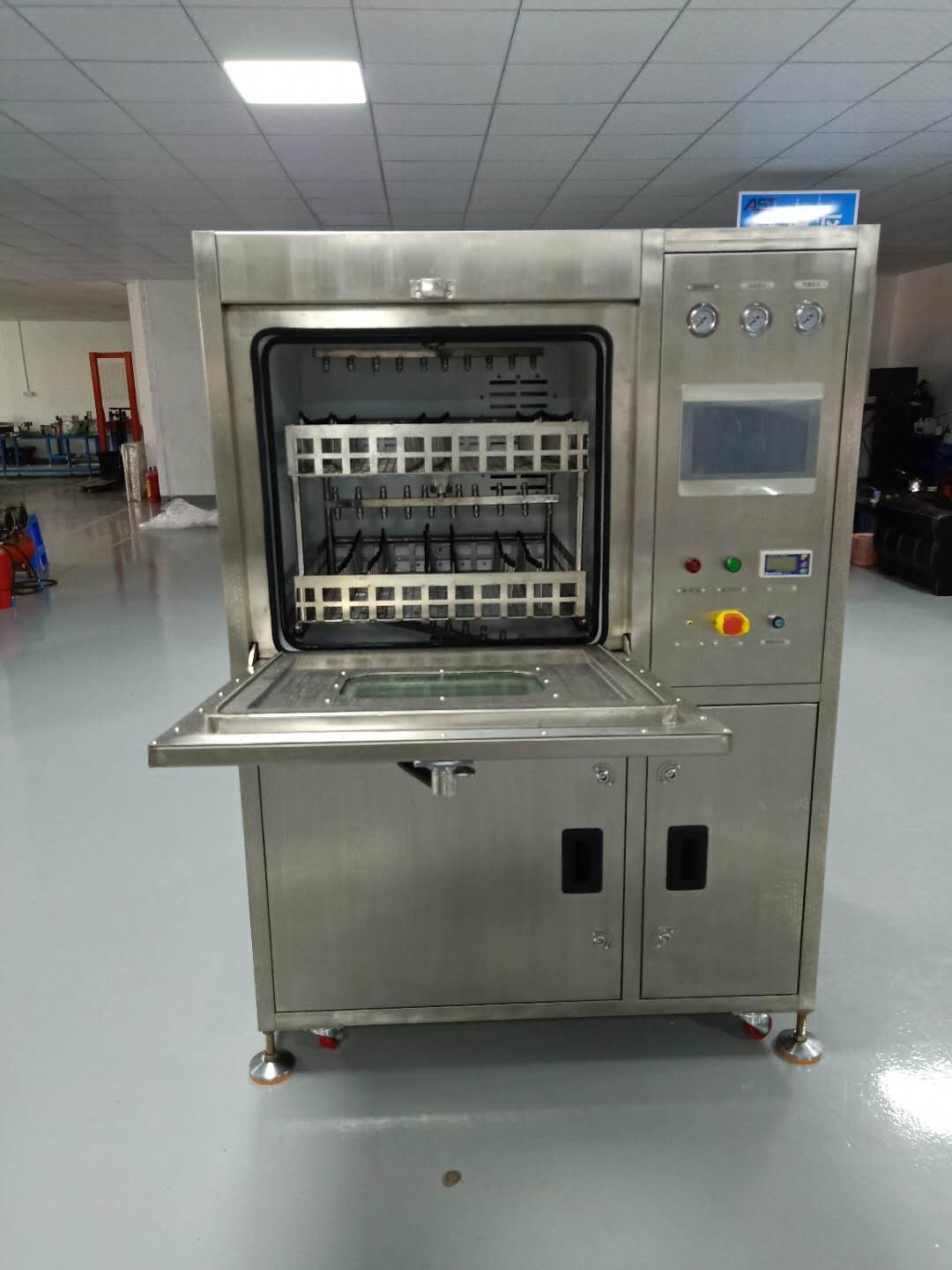

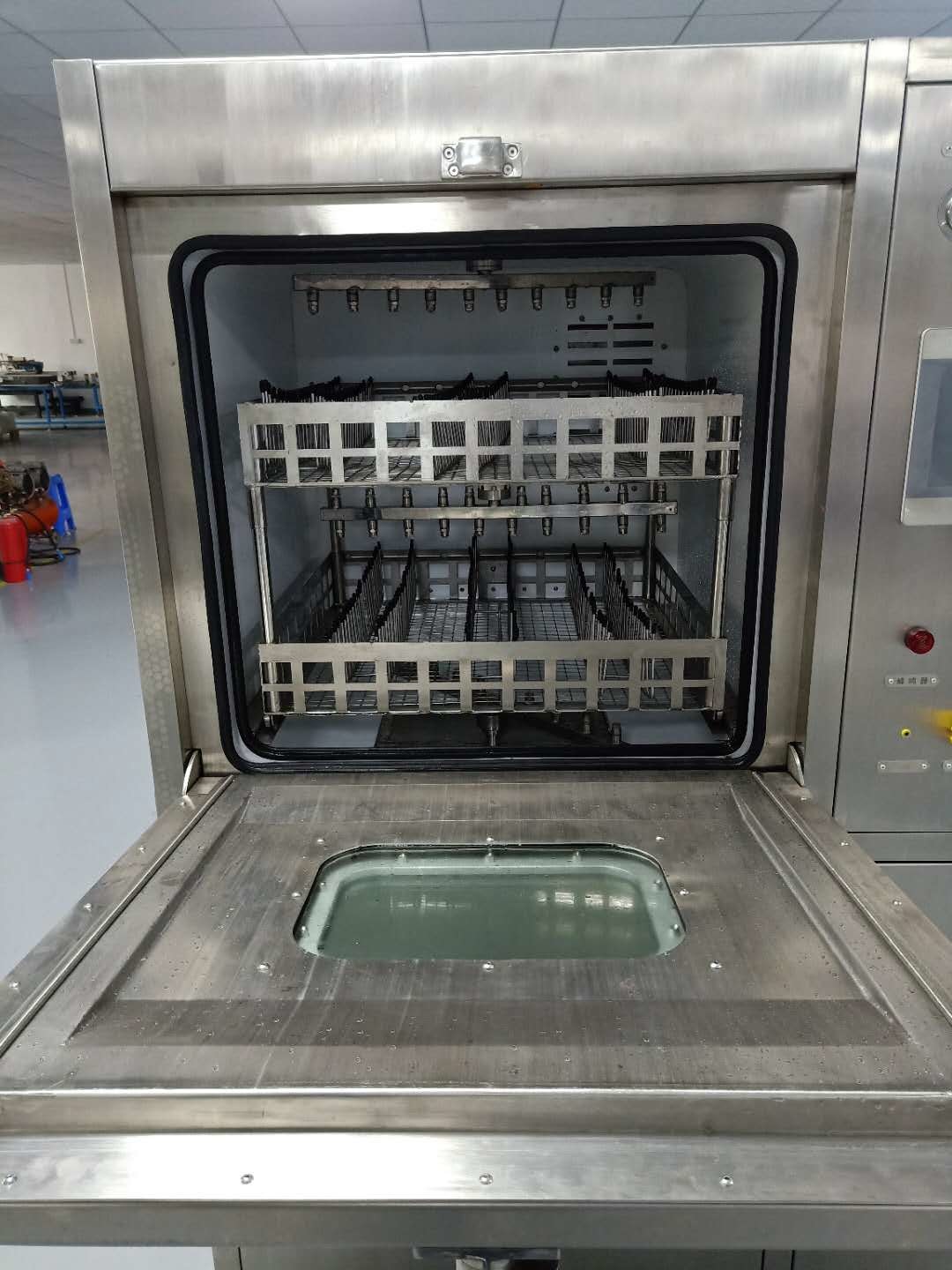

Kích thước khu vực sạch | L610*W560*H160mm 2 lớp |
Công suất bể nồng độ | 30L |
Công suất bể pha loãng | 70L |
Khả năng bể phun | 17-23L |
Năng lượng máy sưởi phun | 6KW |
Thời gian làm sạch | 0 ~ 99 phút (được điều chỉnh) |
Nhiệt độ làm sạch (nước lỏng) | Nhiệt độ phòng ~ 75°C (có thể điều chỉnh) |
Thời gian rửa | 1 phút/thời gian ((1-59 lần/có thể điều chỉnh) |
Nhiệt độ rửa sạch ((DI nước) | Nhiệt độ phòng ~ 75 °C (được điều chỉnh) |
Thời gian sấy | 0~99 phút/ (được điều chỉnh) |
Phạm vi giám sát điện trở | 0~18M |
Năng lượng máy sưởi bể dung môi | 9KW |
Nhiệt độ sấy | Nhiệt độ phòng ~ 99 °C/ (có thể điều chỉnh) |
Năng lượng máy sưởi khô/KW | 6KW |
Áp suất tiêm | 30PSI- 90PSI (được điều chỉnh) |
Bộ lọc chất hóa học |
0.22μm (phân tử lọc:bột hàn, nhựa, dòng chảy và chất gây ô nhiễm) |
Bộ lọc nước Di | Giao diện loại nối nhanh 1 inch |
Cổng xả hóa chất | Giao diện loại nối nhanh 1 inch |
Máy đo áp suất thời gian thực | 3 PCS (nồi phun/nước DI/rác thải) |
Máy bơm phun ngang | 5.5KW |
Kích thước cửa xả | Φ100 ((W) * 30mm ((H) |
Nguồn điện; nguồn không khí | AC380V 50HZ 65A/0.45MPa~0.75MPa |
Trọng lượng ròng | 400kg |
Cấu trúc | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co.,Ltdlà một doanh nghiệp công nghệ cao quốc gia, chuyên về nghiên cứu và phát triển thiết bị SMT, sản xuất, bán hàng. Dịch vụ cho 500 công ty điện tử hàng đầu thế giới.vốn đăng ký của công ty là 5 triệuKể từ khi thành lập công ty, Honreal đã kiên trì phát triển công nghệ như là cốt lõi, chất lượng như sự tồn tại của nó, nghiên cứu và phát triển độc lập, và đổi mới liên tục.Sau những nỗ lực liên tục, nó có một số bằng sáng chế phát minh công nghệ cao.
Q1: Thời gian chu kỳ củaHR-Q6Máy giặt hàng loạt?
A1: Tổng cộng 30 ~ 45 phút. rửa 10 phút + rửa sạch 10 phút + khô 10 ~ 25 phút.
Q2: Liuqid nào có thể được sử dụng trongHR-Q6để làm sạch PCBA?
A2: Rửa nước bằng chất lỏng làm sạch PCBA, rửa nước DI.
Q3: Có nhiều pcbas có thểHR-Q6sạch trong một chu kỳ?
A3: L200 * W100mm kích thước PCBA ví dụ, nó có thể làm sạch 30 ~ 40pcs.
Q4: PCBAs có cần nướng sau khi rửa, rửa và làm khô trong máy không?
A4: Chắc chắn, PCBA sau khi làm sạch cần phải đặt trong lò điện và nướng trong 2 giờ ở 100 ~ 110 ° C hoặc 4 giờ ở 80 ~ 90 ° C để làm cho PCBA hoàn toàn khô.
So sánh hình ảnh trước khi làm sạch và sau khi làm sạch:
