Các hệ thống hàn sóng chọn lọc qua lỗ chất lượng cao, chi phí thấp
Gỗ hàn sóng chọn lọc là một hình thức đặc biệt của gỗ hàn sóng được phát minh để đáp ứng các yêu cầu phát triển của gỗ hàn các thành phần xuyên lỗ.Nó chủ yếu phù hợp với việc hàn các thành phần lỗ thông trong các sản phẩm điện tử cao cấpVí dụ: các sản phẩm điện tử quân sự, điện tử ô tô, sản phẩm nguồn điện chuyển mạch và các ngành công nghiệp khác đòi hỏi độ tin cậy hàn cao hơn.
Ưu điểm:
1Mô hình tích hợp đầy đủ chức năng, toàn bộ nền tảng chuyển động tích hợp phun và hàn, không gian nhỏ gọn.
2.PCB tấm cố định, phun và hàn nền tảng di chuyển.
3Chất lượng hàn cao, cải thiện đáng kể tỷ lệ thông qua của hàn.
4Thiết kế mô-đun của SMEMA vận chuyển trực tuyến, hỗ trợ khách hàng để hình thành đường linh hoạt.
5Tất cả các thông số có thể được thiết lập trong PC và lưu vào menu PCB, như đường di chuyển, nhiệt độ hàn, loại luồng, loại hàn,n2 nhiệt độ vvkhả năng truy xuất tốt nhất và dễ dàng có được chất lượng hàn lặp lại.
| Tên máy | SELPOT-400 | |
| Tổng quát | ||
| kích thước | L1520mm X W1650mm X H1650mm | |
| công suất chung | 18kw | |
| năng lượng tiêu thụ | 5-7kw | |
| nguồn cung cấp điện | Ba pha 380V 50HZ | |
| Trọng lượng ròng | 1200kg | |
| Nguồn không khí tái tạo | 0.4-0.6MPa | |
| Dòng không khí cần thiết | 8-12L/min | |
| áp suất N2 cần thiết | 0.4-0.6MPa | |
| Dòng N2 cần thiết | hơn 2 mét khối mỗi giờ | |
| độ tinh khiết N2 cần thiết | > 99,998% | |
| Cần mệt mỏi | 500-800CMB/h | |
| chất mang hoặc PCB | ||
| người mang | theo sản phẩm | |
| Kích thước tối đa của người mang | L400 x W400 mm | |
| Độ dày PCB | 0.2mm-----6mm | |
| cạnh PCB | 5mm trở lên | |
| điều khiển & vận chuyển | ||
| kiểm soát | PC công nghiệp | |
| chiều rộng máy vận chuyển | 100-400MM | |
| Loại máy vận chuyển | Vòng xoay SUS | |
| Độ dày máy vận chuyển | 2-6mm (trọng lượng cạnh hoặc độ dày của người mang) | |
| Hướng chuyển PCB | Từ trái sang phải | |
| PCB conveyor lên độ trong sạch | 100MM | |
| Độ trống đáy của máy vận chuyển PCB | 30MM | |
| tải conveyor | < 10kg | |
| đường dây vận chuyển | Đường sắt nhôm | |
| chiều cao máy vận chuyển | 900+/-30mm | |
| Bảng đề nghị | ||
| trục chuyển động | X, Y, Z | |
| điều khiển chuyển động | Điều khiển servo vòng kín | |
| Động cơ chuyển động | Động cơ servo của Panasonic | |
| Vít bóng | Hiwin | |
| Độ chính xác vị trí | + / - 0,05 mm | |
| khung xe | hàn kim loại | |
| Quản lý luồng | ||
| vòi phun | Nhật Bản Lumina | |
| độ bền của vòi | thép không gỉ | |
| Công suất bể lưu lượng | 3L | |
| bể lưu lượng | bể áp suất | |
| Năng lượng bể rượu | 1L | |
| bể rượu | bể áp suất | |
| Nâng nhiệt trước | ||
| Phương pháp làm nóng trước | sưởi ấm IR phía trên | |
| công suất của máy sưởi | 13.5kw | |
| phạm vi nhiệt độ | 25-240°C | |
| nồi hàn | ||
| số bình tiêu chuẩn | 1pcs | |
| dung lượng nồi hàn | 13 kg / nồi hàn (bơm điện từ) | |
| kiểm soát nhiệt độ hàn | PID | |
| thời gian nóng chảy | 20 đến 30 phút | |
| nhiệt độ hàn tối đa | 350 °C | |
| Máy sưởi hàn | 1.2kw | |
| vòi hàn | ||
| vòi | tùy chỉnh | |
| vật liệu | hợp kim carbon cao | |
| ống phun được trang bị tiêu chuẩn | Sdandard trang bị 5pcs/ nồi hàn ((đường kính bên trong của vòi 2.5mm, 3mm, 4mm, 5mm,6mm) | |
| Quản lý N2 | ||
| Máy sưởi N2 | trang bị tiêu chuẩn | |
| ID N2 nhiệt độ | 0-350 C | |
| N2 tiêu thụ | 2 m3 /h / vòi | |

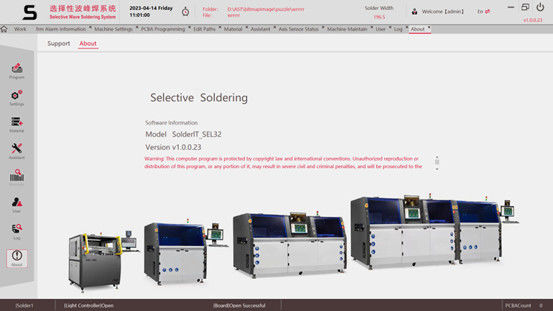

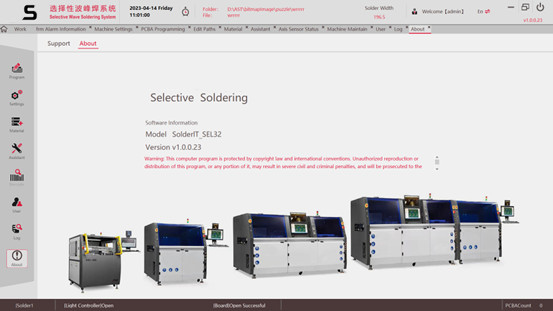

Chi tiết:
1.Cấu hình tối thiểu
Bộ vi xử lý không ít hơn 2.0GHz, bộ nhớ nội bộ không ít hơn 4GB, không gian đĩa rảnh không ít hơn 16GB.
2. Đề xuất cấu hình
Bộ vi xử lý 1.8GHz, lưu trữ nội bộ 8G, không gian đĩa trái 512GB, thẻ mạng gigabit.
3. Độ phân giải màn hình
1920 * 1080 (cần)
Hệ điều hành:Win7 64 bit,Win10 64 bit
