| MOQ: | 1 bộ |
| Giá: | Có thể đàm phán |
| Bao bì tiêu chuẩn: | Bao bì hộp gỗ xuất khẩu |
| Thời gian giao hàng: | 20 ngày làm việc |
| Phương thức thanh toán: | T/T ，, Liên minh phương Tây, |
| năng lực cung cấp: | 50 bộ mỗi tháng |

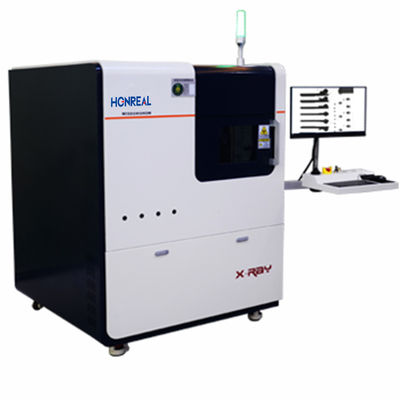

Hệ thống kiểm tra X-quang Máy kiểm tra X-quang độ chính xác cao
Mô tả chính :
Hệ thống thiết bị dòng này chủ yếu bao gồm bảy bộ phận chính: nguồn tia X tiêu điểm siêu nhỏ, bộ phận tạo ảnh, hệ thống xử lý ảnh máy tính, hệ thống cơ khí, hệ thống điều khiển điện, hệ thống bảo vệ an toàn và hệ thống cảnh báo. Nó tích hợp kiểm tra không phá hủy hiện đại, công nghệ phần mềm máy tính, công nghệ thu nhận và xử lý ảnh, công nghệ truyền động cơ khí và thuật toán AI, bao phủ bốn lĩnh vực kỹ thuật chính: quang học, cơ khí, điện và thuật toán. Bằng cách tận dụng sự khác biệt về hấp thụ tia X do các vật liệu hoặc độ dày khác nhau gây ra, nó tạo ra hình ảnh cấu trúc bên trong của vật thể và sau đó tiến hành phát hiện lỗi bên trong. Nó có thể cung cấp quan sát thời gian thực về hình ảnh kiểm tra độ nét cao của sản phẩm, xác định sự hiện diện, loại và mức độ của các lỗi bên trong. Đồng thời, dựa trên yêu cầu tùy chỉnh của người dùng, thuật toán AI có khả năng xác định lỗi tự động, đảm bảo tính chính xác và khách quan trong đánh giá.
Thông số thiết bị
| Phân loại | Mục | Loại | Thông số và Chức năng |
|
Cấu hình phần cứng |
2 |
Loại thương hiệu |
HAMAMATSU,Hamamatsu, Nhật Bản, Nguồn tia X tiêu điểm siêu nhỏ kín Nguồn |
| Điện áp Dòng điện | 90kv, 10-200uA | ||
| Kích thước tiêu điểm | 5μm | ||
| Kích thước thiết bị | 8W | ||
|
Máy tính chủ |
Loại thương hiệu |
iRAY, Màn hình phẳng Silicon vô định hình Đầu dò |
|
| Diện tích tạo ảnh | 130mm×130mm | ||
|
Đơn vị cảm quang Kích thước |
85μm | ||
| Ma trận điểm ảnh | 1536×1536 | ||
| Độ phân giải | 5.8Lp/mm | ||
|
Góc nghiêng |
Góc nhìn 0-90° (45° sang trái và phải) | ||
| Tốc độ khung hình ảnh | 20fps | ||
| Tỷ lệ phóng đại |
Phóng đại hình học 150 lần |
||
|
Máy tính |
Thương hiệu máy chủ | 5 | |
|
Máy tính công nghiệp Cấu hình |
CPU: I5 6500 RAM: 8G, HDD: 1TB | ||
| 1 | Màn hình LCD FHD 24" | ||
|
Bàn tải |
Diện tích tải | 520mm×520mm | |
| Diện tích kiểm tra tối đa | 520mm×520mm | ||
|
Di chuyển (trục Z) |
Bảng phát hiện Z1=300mm, Nguồn tia X Z2=300mm | ||
| Di chuyển (trục X) | Trục X=510mm, Trục Y=405mm | ||
| Trọng lượng mẫu tối đa | 10kg | ||
| Phương pháp điều khiển chuyển động | Kết hợp ba phím Joystick, Chuột và Bàn phím | ||
| Hệ thống điều hướng | Cấu hình |
Camera Hikvision độ nét cao Hệ thống phần mềm |
|
|
Giới thiệu phần mềm |
Sở hữu trí tuệ |
Được phát triển độc lập với sở hữu trí tuệ phần mềm độc quyền. |
Chức năng phần mềm |
|
Cài đặt ảnh tự động |
Ghi lại tọa độ vị trí và thông tin tham số của các điểm đặc trưng |
Chức năng điều hướng tự động |
||
| Tạo điều kiện di chuyển nhanh chóng đến các điểm kiểm tra | Tính năng tính toán | |||
|
Có khả năng đo bong bóng trong các sản phẩm điện tử/bán dẫn |
Mô hình thuật toán | |||
|
Mô hình thuật toán phát hiện có thể tùy chỉnh |
Chức năng chỉnh sửa vị trí Dễ dàng đạt được phát hiện vị trí đa điểm |
|||
| Thông số máy | Trọng lượng | |||
|
khoảng 1250Kg |
Nguồn điện | 220V/50Hz | ||
| Công suất tối đa | 2.0KW | |||
| Kích thước thiết bị | 1300mm(D) * 1320mm(R) * | |||
| 1800mm(C) |
Liều rò rỉ bức xạ <1μSv/h |
|||
| An toàn X-Quang | 1. Liều rò rỉ bức xạ: < | |||
|
1µSv/h. |
2. Vật liệu bảo vệ của vỏ được cấu tạo từ cấu trúc thép-chì-thép, và cửa sổ cửa trước sử dụng kính chì để bảo vệ bức xạ. |
|||
|
3. Tính năng khóa liên động an toàn: công tắc giới hạn được lắp đặt ở tất cả các vị trí cửa. Khi cửa mở, nguồn tia X tự động cắt nguồn. |
||||
|
4. Sử dụng đèn báo trạng thái để chỉ ra trạng thái hoạt động của nguồn tia X. 5. Thiết bị đã nhận được "Miễn trừ đăng ký đối với đồng vị phóng xạ và thiết bị bức xạ". |
||||
|
Danh sách cấu hình STT |
||||
|
. Tên |
||||
Số lượng
|
Đơn vị Thông số cấu hình |
1 | Nguồn tia X | 1 | BỘ |
| 2 |
CHIẾC Đầu dò màn hình phẳng Silicon vô định hình iRAY 130mm ×130mm |
|||
| 3 |
Máy tính chủ |
Thẻ điều khiển chuyển động Googol, Động cơ, v.v. |
Máy tính công nghiệp Advantech 4 |
|
| Màn hình | 1 | Thẻ điều khiển chuyển động Googol, Động cơ, v.v. | 5 | |
| Các bộ phận điều khiển chính xác | 1 | Thẻ điều khiển chuyển động Googol, Động cơ, v.v. | 6 | |
| Phòng chì và các bộ phận chuyển động | 1 | 7 | ||
| Phần mềm | 1 | |||
|
|
