Các thành phần điện tử Bảng mạch in PCB tia X BGA máy dò tia X
Mô tả chính:

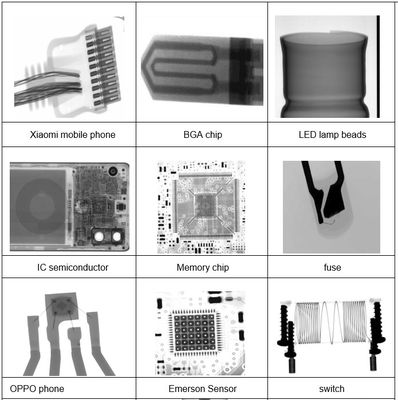

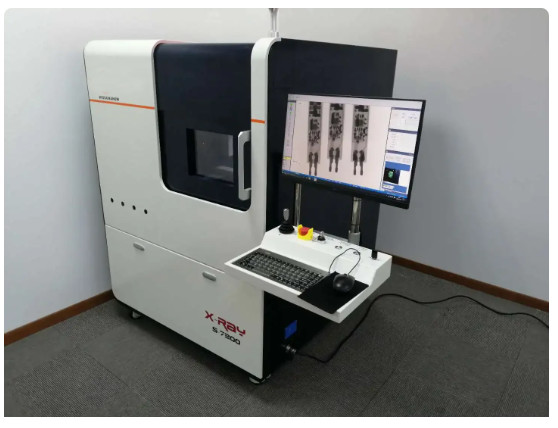

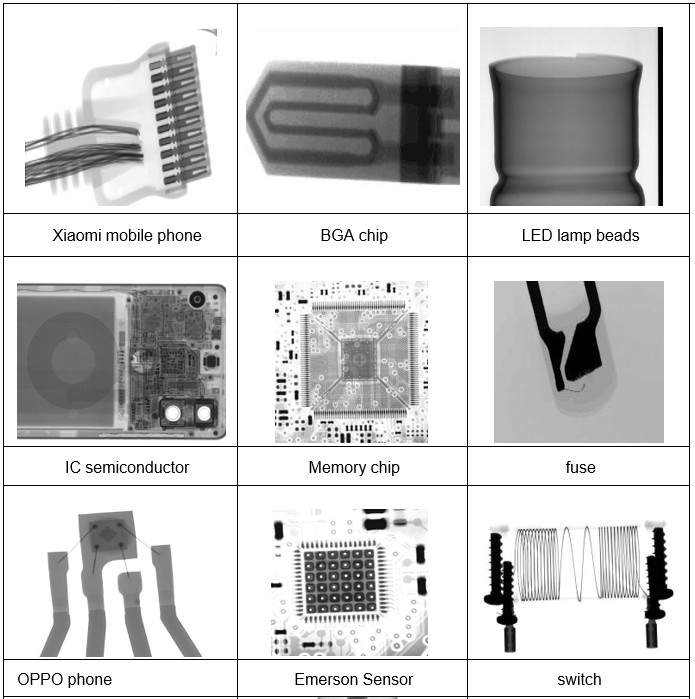

S7200 Máy chụp X quang IC IGBT để kiểm tra hàn hàn Ứng dụng chính:
BGA Solder Ball Bubble Caculation
IC chip bên trong dây kết nối kiểm tra
Kiểm tra hàn cáp PCB FPC di động
Kiểm tra các lỗ hổng dưới khớp
PCBA BGA / IC LED Aliminum đúc chết Kiểm tra kết nối pin
Các thông số thiết bị
| Phân loại | Điểm | Loại | Các thông số và chức năng |
|
Cấu hình phần cứng |
Nguồn tia X |
Loại thương hiệu |
HAMAMATSU, Hamamatsu, Nhật Bản, X-quang Microfocus đóng Nguồn |
| Điện áp hiện tại | 90kv, 10-200uA | ||
| Kích thước lấy nét | 5μm | ||
| Maxi Power | 8W | ||
|
Đơn vị hình ảnh |
Loại thương hiệu |
IRAY, Amorphous Silicon Flat Máy dò bảng điều khiển |
|
| Khu vực chụp hình | 130mm × 130mm | ||
|
Đơn vị nhạy quang Kích thước |
85μm | ||
| Pixel Matrix | 1536×1536 | ||
| Nghị quyết | 5.8lp/mm | ||
|
góc nghiêng |
góc nhìn 0-90° (45° sang trái và phải) | ||
| Tỷ lệ khung hình hình | 20fps | ||
| Tỷ lệ phóng to |
Tăng hình học 150 thời gian |
||
|
Máy tính |
Nhãn chủ | Máy tính công nghiệp Advantech | |
|
Máy tính công nghiệp Cấu hình |
CPU:I5 6500 RAM:8G, HDD:1TB | ||
| Màn hình | Màn hình LCD FHD 24" | ||
|
Bàn tải |
Khu vực tải | 520mm × 520mm | |
| Khu vực kiểm tra Maxi | 520mm × 520mm | ||
|
Di chuyển chuyển động (trục Z) |
Bảng phát hiện Z1 = 300mm, Nguồn tia X Z2 = 300mm | ||
| Di chuyển chuyển động (trục X) | Trục X = 510mm, trục Y = 405mm | ||
| Trọng lượng mẫu tối đa | 10kg | ||
| Phương pháp điều khiển chuyển động | Joystick, Mouse và Keyboard Tri-combination | ||
| Hệ thống định vị | Cấu hình |
Hikvision High Definition Máy ảnh |
|
|
Hệ thống phần mềm |
Phần mềm giới thiệu |
Tài sản trí tuệ |
Được phát triển độc lập với phần mềm sở hữu trí tuệ. |
|
Chức năng phần mềm |
Thiết lập hình ảnh tự động |
Ghi trật tọa độ vị trí và thông tin tham số của các điểm đặc trưng |
||
| Chức năng điều hướng tự động | Dễ dàng di chuyển nhanh đến các điểm kiểm tra | |||
|
Tính năng tính toán |
Khả năng đo bong bóng trong các sản phẩm điện tử/nửa dẫn | |||
|
Mô hình thuật toán |
Khám phá tùy chỉnh Mô hình thuật toán dựa trên yêu cầu |
|||
| Chức năng chỉnh sửa vị trí | Dễ dàng đạt được xác định vị trí đa điểm | |||
|
Các thông số máy |
Trọng lượng | khoảng 1250Kg | ||
| Cung cấp điện | 220V/50Hz | |||
| Maxi Power | 2.0KW | |||
| Kích thước thiết bị |
1300mm(L) * 1320mm(W) * 1800mm ((H) |
|||
| Liều rò rỉ bức xạ | < 1μSv/h | |||
|
An toàn tia X |
1- Tiêu thụ phóng xạ: 1μSv/h. |
|||
|
2Vật liệu bảo vệ của vỏ bao gồm một cấu trúc thép-đốt-thép và cửa sổ cửa trước sử dụng thủy tinh chì để bảo vệ chống bức xạ. |
||||
|
3Tính năng khóa an toàn: các công tắc giới hạn được cài đặt ở tất cả các vị trí cửa. Khi cửa được mở, nguồn tia X sẽ tự động cắt quyền lực. |
||||
|
4Sử dụng đèn chỉ số trạng thái để chỉ trạng thái hoạt động của tia X nguồn. |
||||
|
5Thiết bị đã có được "Phát trình miễn trừ cho các đồng vị phóng xạ và bức xạ" Thiết bị". |
||||
Danh sách cấu hình
|
Không . |
Tên | Số lượng | Đơn vị | Thông số kỹ thuật cấu hình |
| 1 | Nguồn tia X | 1 | SET |
HAMAMATSU,Hamamatsu, Nhật Bản,Close Microfocus X- Nguồn tia 90KV |
| 2 |
Đơn vị hình ảnh |
1 |
PCS |
iRAY, Bộ phát hiện tấm phẳng silicon amorphous 130mm ×130mm |
| 3 | Máy chủ máy tính | 1 | PCS | Máy tính công nghiệp Advantech |
| 4 | Màn hình | 1 | PCS | Màn hình HD 24 inch |
| 5 | Các thành phần kiểm soát chính xác | 1 | SET | Thẻ điều khiển chuyển động Googol, động cơ, vv |
| 6 | Phòng chì và các bộ phận chuyển động | 1 | SET | Được phát triển độc lập bởi WISDOMSHOW |
| 7 | Phần mềm | 1 | SET | Được phát triển độc lập bởi WISDOMSHOW |
1Còn gói hàng thì sao?
Tất cả máy kiểm tra tia X PCB được đóng gói bằng hộp gỗ mạnh tiêu chuẩn.
Nó an toàn trong khi vận chuyển.
2Cách giao hàng là gì? máy sẽ đến với chúng ta trong bao nhiêu ngày?
Chúng tôi sẽ gửi máy bằng DHL, FedEx, UPS, vv (Door to Door Service), khoảng 5 ngày để đến.
Hoặc bằng đường hàng không đến sân bay của bạn (Door to Airport Service), khoảng 3 ngày để đến.
Hoặc bằng đường biển đến cảng biển, yêu cầu CBM tối thiểu: 1 CBM, khoảng 30 ngày để đến.
3Bạn có cung cấp bảo hành không?
1 năm bảo hành miễn phí cho phụ tùng thay thế, hỗ trợ kỹ thuật suốt đời.
Chúng tôi có đội ngũ chuyên nghiệp sau khi bán hàng, nếu có bất kỳ câu hỏi, trợ lý video cũng được cung cấp trong dịch vụ sau bán hàng.
4Nếu chúng tôi đến nhà máy của anh, anh có cung cấp đào tạo miễn phí không?
Vâng, nồng nhiệt chào đón bạn đến thăm nhà máy của chúng tôi, chúng tôi sẽ sắp xếp các đào tạo miễn phí cho bạn.
5Cách thanh toán là gì?
Chúng tôi chấp nhận các điều khoản thanh toán: chuyển khoản ngân hàng, WesterUnion, Moneygram, v.v.
