| MOQ: | 1 bộ |
| Giá: | USD 65000-72000 Per Set |
| Bao bì tiêu chuẩn: | Bao bì hộp gỗ xuất khẩu |
| Thời gian giao hàng: | 30 ngày làm việc |
| Phương thức thanh toán: | T/T ，, Liên minh phương Tây, |
| năng lực cung cấp: | 1000 BỘ/NĂM |
Ưu điểm:
1. Mô hình tích hợp đầy đủ chức năng, nền tảng chuyển động tích hợp phun và hàn, tiết kiệm không gian.
2. Tấm PCB cố định, nền tảng phun và hàn di chuyển.
3. Chất lượng hàn cao, cải thiện đáng kể tỷ lệ đạt yêu cầu khi hàn.
4. Thiết kế mô-đun vận chuyển trực tuyến SMEMA, hỗ trợ khách hàng cấu hình dây chuyền linh hoạt.
5. Điều khiển hoàn toàn bằng PC. Tất cả các thông số có thể cài đặt trên PC và lưu vào menu PCB, như đường đi, nhiệt độ hàn, loại flux, loại thiếc hàn, nhiệt độ N2, v.v., khả năng truy xuất tốt nhất và dễ dàng đạt được chất lượng hàn lặp lại.

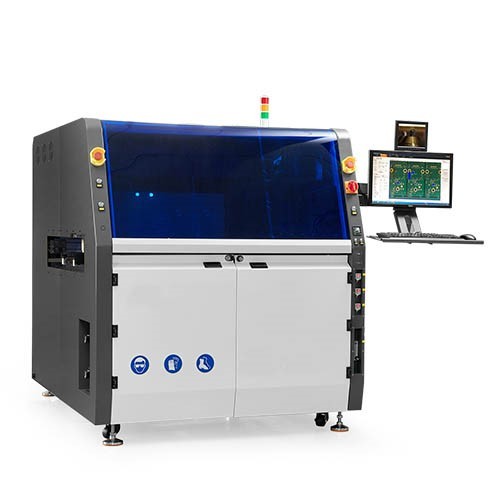

| Tên máy | SELPOT-400 | |
| Tổng quan | ||
| kích thước | D1520mm x R1650mm x C1650mm | |
| công suất tổng | 18kw | |
| công suất tiêu thụ | 5-7kw | |
| nguồn điện | Ba pha 380V 50HZ | |
| trọng lượng tịnh | 1200KG | |
| nguồn khí yêu cầu | 0.4-0.6MPa | |
| lưu lượng khí yêu cầu | 8-12L/phút | |
| áp suất N2 yêu cầu | 0.4-0.6MPa | |
| lưu lượng N2 yêu cầu | hơn 2 mét khối mỗi giờ | |
| độ tinh khiết N2 yêu cầu | >99.998% | |
| hệ thống hút khí yêu cầu | 500--800CMB/H | |
| khay hoặc PCB | ||
| khay | tùy theo sản phẩm | |
| kích thước khay tối đa | D400 x R400 mm | |
| độ dày PCB | 0.2mm-----6mm | |
| cạnh PCB | 5mm trở lên | |
| điều khiển & băng tải | ||
| điều khiển | PC công nghiệp | |
| chiều rộng băng tải | 100-400MM | |
| loại băng tải | con lăn SUS | |
| độ dày băng tải | 2---6mm (độ dày cạnh hoặc độ dày khay) | |
| hướng băng tải PCB | Từ trái sang phải | |
| khoảng trống phía trên băng tải PCB | 100MM | |
| khoảng trống phía dưới băng tải PCB | 30MM | |
| tải trọng băng tải | <10kg | |
| ray băng tải | Ray nhôm | |
| chiều cao băng tải | 900+/-30mm | |
| Bàn chuyển động | ||
| trục chuyển động | X, Y, Z | |
| điều khiển chuyển động | Điều khiển servo vòng kín | |
| động cơ chuyển động | động cơ servo thương hiệu | |
| vít me bi | Hiwin | |
| độ chính xác vị trí | + / - 0.05 mm | |
| khung máy | hàn kim loại | |
| Quản lý flux | ||
| vòi phun flux | Lumina Nhật Bản | |
| độ bền vòi phun | thép không gỉ | |
| dung tích bình flux | 3L | |
| bình flux | bình áp lực | |
| dung tích bình cồn | 1L | |
| bình cồn | bình áp lực | |
| Làm nóng sơ bộ | ||
| phương pháp làm nóng sơ bộ | gia nhiệt IR phía trên | |
| công suất bộ gia nhiệt | 13.5kw | |
| dải nhiệt độ | 25--240°C | |
| nồi hàn | ||
| số lượng nồi hàn tiêu chuẩn | 1 chiếc | |
| dung tích nồi hàn | 13 kg / nồi hàn (Bơm điện từ) | |
| Điều khiển nhiệt độ hàn | PID | |
| thời gian nóng chảy | 20--30 Phút | |
| nhiệt độ hàn tối đa | 350 °C | |
| bộ gia nhiệt hàn | 1.2kw | |
| vòi hàn | ||
| vòi phun | tùy chỉnh | |
| vật liệu | hợp kim carbon cao | |
| vòi phun trang bị tiêu chuẩn | 5 chiếc/nồi hàn trang bị tiêu chuẩn (đường kính trong vòi phun 2.5mm, 3mm, 4mm, 5mm, 6mm) | |
| Quản lý N2 | ||
| bộ gia nhiệt N2 | trang bị tiêu chuẩn | |
| dải nhiệt độ N2 bên trong | 0- 350 C | |
| tiêu thụ N2 | 2 m³/h / vòi phun | |
Chi tiết:
