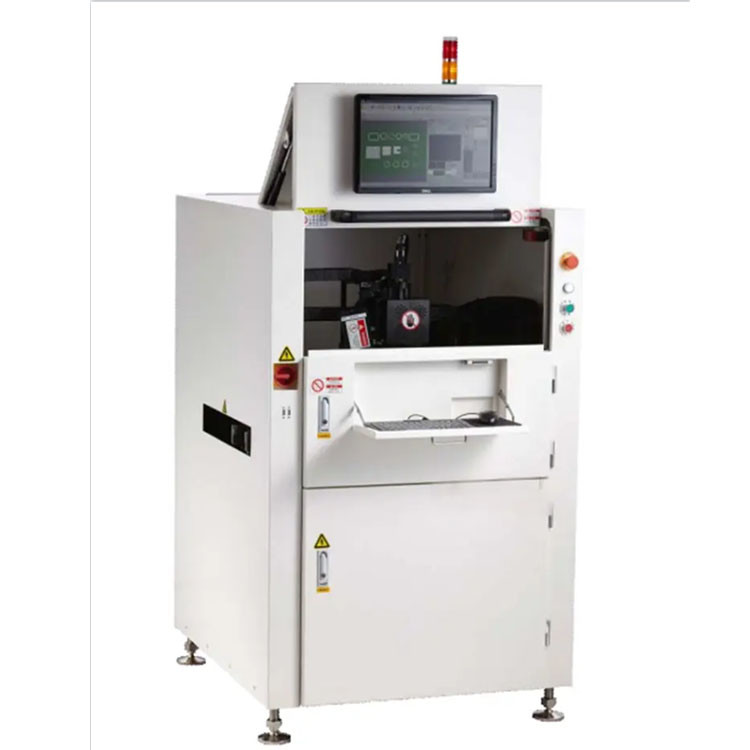

3D SPI hoàn toàn có thể giải quyết vấn đề của bóng và phản xạ ngẫu nhiên trong quá trình phát hiện, để hàn đệm phát hiện 3D
độ chính xác cao hơn; được trang bị máy ảnh tốc độ cao 5M pixel, tốc độ phát hiện nhanh hơn, hình ảnh tinh tế và phong phú hơn; nó là một lý tưởng
lựa chọn cho các dây chuyền sản xuất tốc độ cao và chính xác cao.
Các thông số kỹ thuật:
Mô hình | A510 | A510DL | A1200 |
Kích thước PCB | 55 * 55 ~ 450 * 450mm | 55*55 ~450*310mm | 55*55 ~ 1200*650mm |
Độ cứng của PCB | 0.5 ~ 7.0mm | ||
Trọng lượng PCB | ≤ 5,0kg | ||
Điều chỉnh máy vận chuyển | Hướng tay/tự động | ||
Loại biện pháp | Chiều cao, diện tích,thể tích,những hình dạng sai,cây cầu,hình dạng ((không có in ấn,không đủ thiếc, quá nhiều thiếc,cây cầu,những hình dạng sai, ô nhiễm bề mặt) | ||
Độ cao dán | 0 ~ 550um | ||
Min Pad Pitch | ≥ 100um | ||
Nguyên tắc đo lường | Ánh sáng trắng 3D PSLM PMP ((Chế độ điều chỉnh ánh sáng không gian có thể lập trình, Profilometry đo pha) | ||
Số lượng đầu kiểm tra | 1 | ||
Pixel máy ảnh | 5M, (10M/12M tùy chọn) | ||
Tốc độ phát hiện | 0.35 ~ 0.5s/FOV | ||
Thời gian chương trình | 5 ~ 10 phút | ||
Loại dữ liệu | Dữ liệu Gerber 274D/274X, Quét PCB | ||
Sức mạnh | AC220,50/60Hz,1KVA | ||
Kích thước máy | 1000*1150*1530mm | 1000*1350*1530mm | 1730*1420*1530mm |
Trọng lượng | 965kg | 1200kg | 1600kg |
Công nghệ và tính năng cốt lõi
1.PROGRAMMABLE STRUCTURED GRATING PMP IMAGING TECHNOLOGY
Công nghệ mô-đun hóa pha (PMP) được sử dụng để đạt được phép đo ba chiều của bột hàn in,có thể cải thiện đáng kể độ chính xác đo lường trong khi đảm bảo kiểm tra tốc độ cao.
Nó cung cấp một loạt các độ chính xác phát hiện 2,8μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm vv Nó đáp ứng yêu cầu của khách hàng về sự đa dạng sản phẩm và tốc độ phát hiện.
Giải quyết các vấn đề của ống kính thông thường, nhăn mắt và biến dạng bằng cách sử dụng ống kính telecentric đắt tiền và thuật toán thử nghiệm phần mềm đặc biệt,mà làm tăng đáng kể độ chính xác kiểm tra và khả năng kiểm tra. đạt được công nghiệp hàng đầu về bù đắp tĩnh cho FPC cong.
Các kỹ sư có bất kỳ trình độ kinh nghiệm nào cũng có thể lập trình độc lập hệ thống một cách nhanh chóng và chính xác thông qua Gerber nhập phần mềm mô-đun và giao diện lập trình thân thiện.Một nút điều hành bởi người vận hành được thiết kế cũng giảm đáng kể các yêu cầu về đào tạo.
MiniLED và MicroLED bao gồm các đèn LED nhỏ. Số lượng đèn LED nhỏ trên một bảng duy nhất có thể đạt hơn 1 triệu miếng đệm. Kích thước của một đơn vị MiniLED duy nhất là khoảng 100-200μm,trong khi kích thước của một đơn vị duy nhất của MicroLED có thể là 50μm; do đó, thiết bị 3DSPI được sử dụng trong các sản phẩm mật độ cao sử dụng cấu hình cao nhất trong ngành; đặc biệt là việc sử dụng các nền tảng đá cẩm thạch,Động cơ tuyến tính và bộ mã hóa tuyến tính để đảm bảo độ chính xác chuyển động của các miếng đệm kích thước nhỏSử dụng ống kính telecentric độ phân giải 1,8μm hàng đầu trong ngành và tối ưu hóa chuyển đổi Gerber, Load Job, thuật toán, lưu trữ dữ liệu và truy vấn, vv, độ chính xác,tốc độ và hiệu quả kiểm tra được cải thiện đáng kể.
