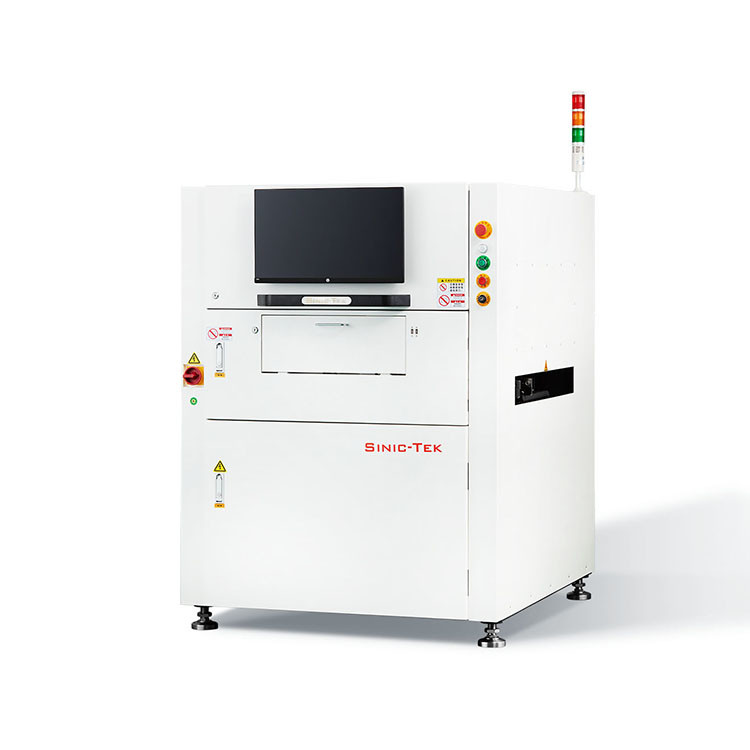

Máy SMT SPI 3D tốc độ cao trực tuyến Thiết bị kiểm tra dán hàn SMD A630

Các thông số kỹ thuật:

Nguyên tắc kiểm tra: Kỹ thuật đo điều chế đường viền pha có thể lập trình (PSLM PMP)

Loại kiểm tra:Kích thước, diện tích, chiều cao, XY offset, hình dạng, v.v.

Loại khiếm khuyết: thay đổi, hàn quá nhiều, hàn không đủ, dịch chuyển, biến dạng, v.v.

Kích thước thành phần nhỏ nhất: 01005.

Độ chính xác: XY=10 um, chiều cao = 0.37 um.

Khả năng lặp lại: chiều cao:≤1mm (4 Sigma);kích thước / diện tích:<1% ((4 Sigma).

Kích thước PCB tải tối đa ((X * Y): 630x686mm.

Tốc độ kiểm tra: 0,42 SEC/FOV.

Thời gian phát hiện: 0,3 giây/phần.

Độ cao phát hiện tối đa:±450um ((±1200umOption).

Công nghệ được cấp bằng sáng chế RGB Tune.

Công nghệ sáng tạo bằng sáng chế.

Chức năng mã vạch với khả năng truy xuất.

Chức năng chuyển Badmark cho máy gắn.

Truy cập các chức năng hệ thống IMS.

Hỗ trợ hệ điều hành: Windows 10 Professional (64 bit).

5 phút lập trình, chỉ cần một cú nhấp chuột.

SPC kiểm soát quy trình.

Công nghệ và tính năng cốt lõi

1.PROGRAMMABLE STRUCTURED GRATING PMP IMAGING TECHNOLOGY

Công nghệ mô-đun hóa pha (PMP) được sử dụng để đạt được phép đo ba chiều của bột hàn in,có thể cải thiện đáng kể độ chính xác đo lường trong khi đảm bảo kiểm tra tốc độ cao.

2. Active RGB 2D Light Source, 2D Lighting Sources

Chức năng điều chỉnh RGB được cấp bằng sáng chế lấy hình ảnh màu đỏ, xanh lá cây và xanh dương và với thuật toán lọc độc đáo, để giải quyết báo động sai phát hiện cầu hàn và vấn đề không chắc chắn bề mặt tương đối.cung cấp các phép đo 2D / 3D và hình ảnh của bột hàn in. làm việc với các nguồn ánh sáng 2D tránh các vấn đề gây ra bởi góc của hiệu ứng biến dạng màu đỏ RGB trong hàn; điều chỉnh RGB trong màu sắc PCB khác nhau là linh hoạt hơn;Hoàn thành một loạt các thử nghiệm quy trình phân phối ; cải thiện đáng kể độ chính xác của thiết bị (độ cao, khối lượng, diện tích).

3Đơn vị xử lý hình ảnh

Nó cung cấp một loạt các độ chính xác phát hiện 2,8μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm vv Nó đáp ứng yêu cầu của khách hàng về sự đa dạng sản phẩm và tốc độ phát hiện.

4.Z-AXIS DYNAMIC COMPENSATION + TELECENTRIC LENS STATIC COMPENSATION (tương ứng động với trục Z)

Giải quyết các vấn đề của ống kính thông thường, nhăn mắt và biến dạng bằng cách sử dụng ống kính telecentric đắt tiền và thuật toán thử nghiệm phần mềm đặc biệt,mà làm tăng đáng kể độ chính xác kiểm tra và khả năng kiểm tra. đạt được công nghiệp hàng đầu về bù đắp tĩnh cho FPC cong.

5- 1 phút chương trình và 1 hoạt động báo chí.

Các kỹ sư có bất kỳ trình độ kinh nghiệm nào cũng có thể lập trình độc lập hệ thống một cách nhanh chóng và chính xác thông qua Gerber nhập phần mềm mô-đun và giao diện lập trình thân thiện.Một nút điều hành bởi người vận hành được thiết kế cũng giảm đáng kể các yêu cầu về đào tạo.

6Phân tích quá trình mạnh mẽ (SPC)

Hiển thị thông tin SPC thời gian thực, cung cấp kiểm soát chất lượng mạnh mẽ cho người dùng.
