Máy hàn sóng PCB HR-300E:
1. PLC và hệ thống điều khiển màn hình cảm ứng có thể tiết kiệm hơn 50 bộ tham số.
Giao diện thân thiện với người dùng rất dễ vận hành, nhiệt độ có thể được thiết lập / lưu / sửa đổi trên màn hình cảm ứng.
2Máy phun chất lượng cao cung cấp hiệu suất atomization hoàn hảo của luồng.
động cơ và đường ray / trượt, chuyển động tốc độ đặt trên màn hình cảm ứng, trình điều khiển bước và hệ thống điều khiển PLC làm cho một
chuyển động trơn tru và âm thanh thấp.
3. Khu vực sưởi ấm trước không khí ép tạo ra đủ nhiệt đồng đều cho PCB.Được thiết kế đặc biệt
hệ thống làm nóng trước làm cho bảo trì dễ dàng hơn,động cơ và máy thổi có thể được tháo rời dễ dàng từ
Bên dưới, máy sưởi có thể được di chuyển ra từ phía sau như ngăn kéo.
4. Tiếp nhận máy sưởi sắt đúc cho nồi hàn, nó được gắn bên ngoài nồi hàn.
cách kéo dài tuổi thọ của nồi hàn.
5. Đồ hàn sóng kép. Cả hai độ cao sóng được điều khiển riêng lẻ bởi bộ chuyển đổi. thay đổi sóng
chiều cao bằng cách điều chỉnh tần số nguồn cung cấp điện của động cơ sóng trên màn hình cảm ứng.
6. Loader nồi được làm bằng Ti vật liệu, 100% khả năng cho các solder không chì.
7Khách hàng có thể đặt vào và tắt thời gian của máy với đồng hồ tuần.
8. Đèn & âm thanh báo động cho quá nóng và dừng khẩn cấp.
9. Ti hệ thống vận chuyển ngón tay, có thể tạo thành một đường dây hàn xuyên lỗ.
10. Khách hàng có thể chọn "L" ngón tay cho pallet, hoặc hai ngón tay móc cho PCB.
11. N2 tùy chọn cho nồi hàn
HR-300E - Thông số kỹ thuật | |
Mô hình | HR-300E |
Chiều rộng PCB |
50-400MM |
Công suất nồi hàn | 250kg |
Năng lượng chạy/năng lượng tổng thể | 9-10KW/18KW |
Cấu trúc | 2900 ((L) * 1150 ((W) * 1350 ((H) |
Trọng lượng ròng | 800kg |
Hệ thống điều khiển | Touchscreen + PLC |
Động cơ vận chuyển | 3Ph 220V,90W |
Tốc độ vận chuyển | 200MM-1800MM/min |
Khả năng lưu lượng | 60,5 lít |
Khả năng cồn | 40,5 lít |
Đường dẫn PCB | Từ trái sang phải |
Phương pháp phun | Động cơ bước, đường ray tuyến tính và máy phun di chuyển trượt |
Máy phun | Nhật Bản ST-6 |
Khu vực làm nóng trước | 1 vùng sưởi ấm phía dưới riêng biệt |
Năng lượng làm nóng trước | 7.5kw/vùng |
Vật liệu chảo hàn | Ti hoàn toàn |
Máy sưởi nồi hàn | Sắt đúc |
Năng lượng sưởi ấm | 1.2KW*7PCS |
Số sóng | sóng kép |
Loại sóng | Vận động sóng thứ nhất và sóng Lambda thứ hai |
Thời gian tan chảy | 60 phút |
Nâng và hạ nồi hàn | Hướng dẫn |
Thùng hàn vào và ra | Động cơ |
Máy bơm làm sạch tay | 1PH 220V 10W |
Loại ngón | Cây móc đôi |
Vật liệu tay | Ti |
góc hàn | 5-7° |
Cung cấp không khí | 3-5BAR |
Nguồn cung cấp điện | 3PH 380V 50HZ |

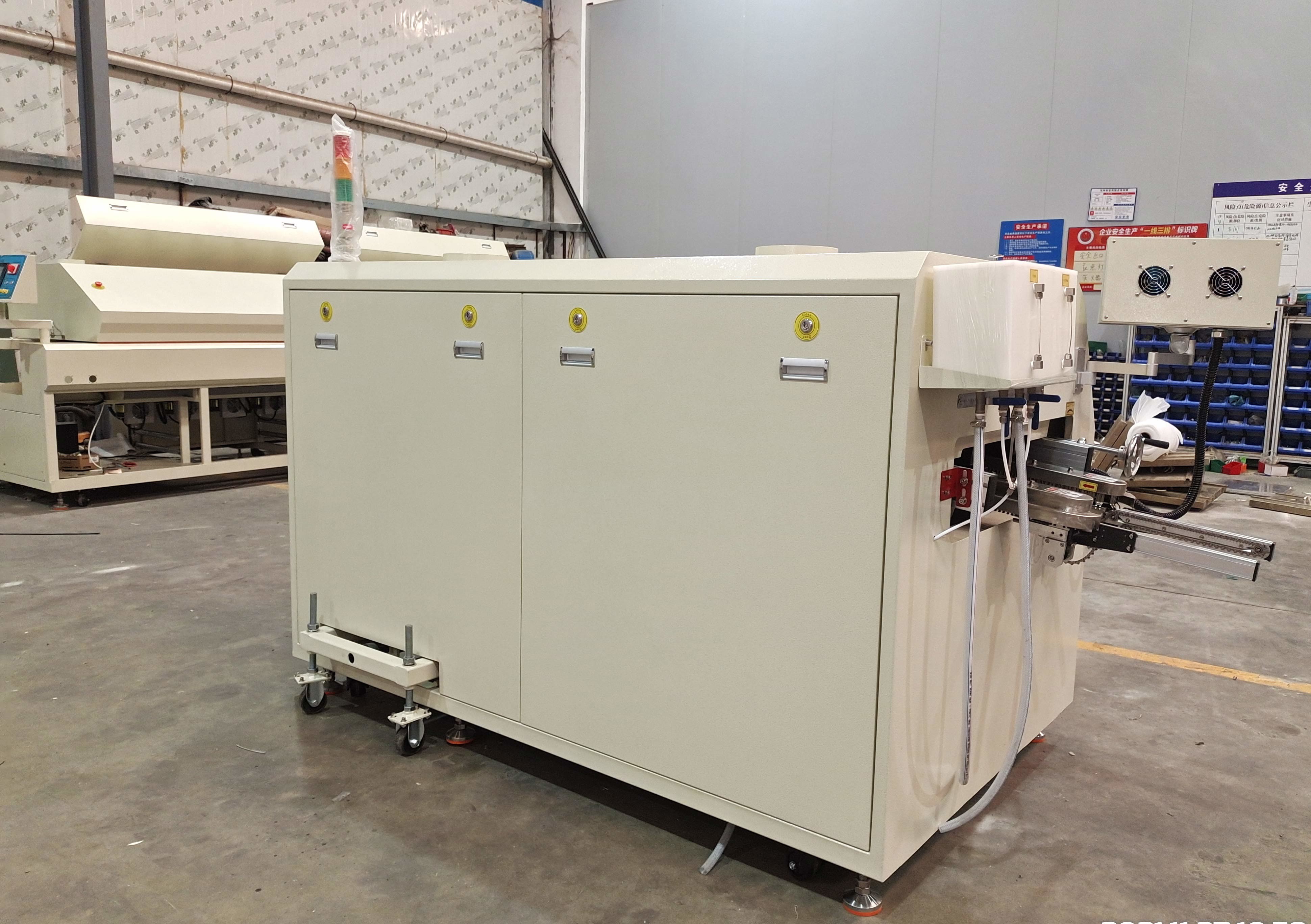

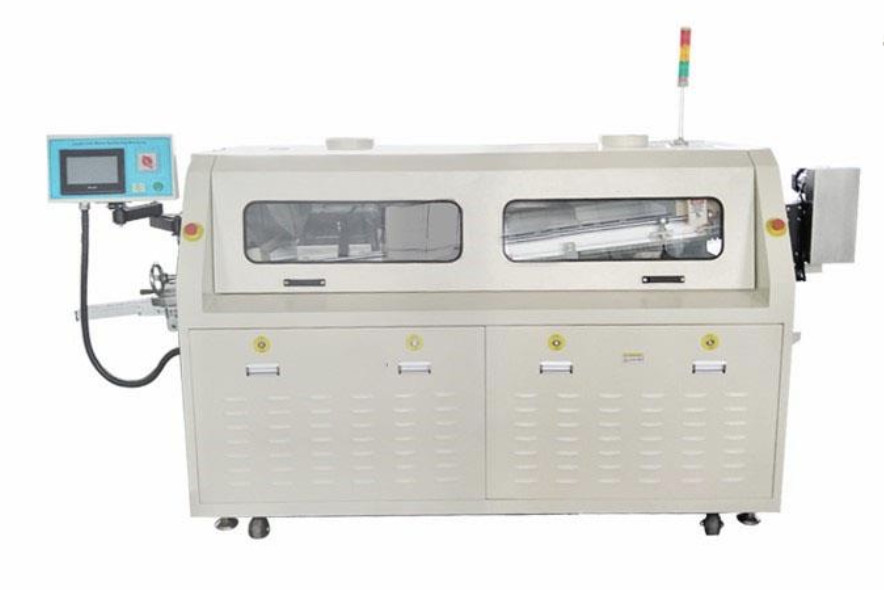

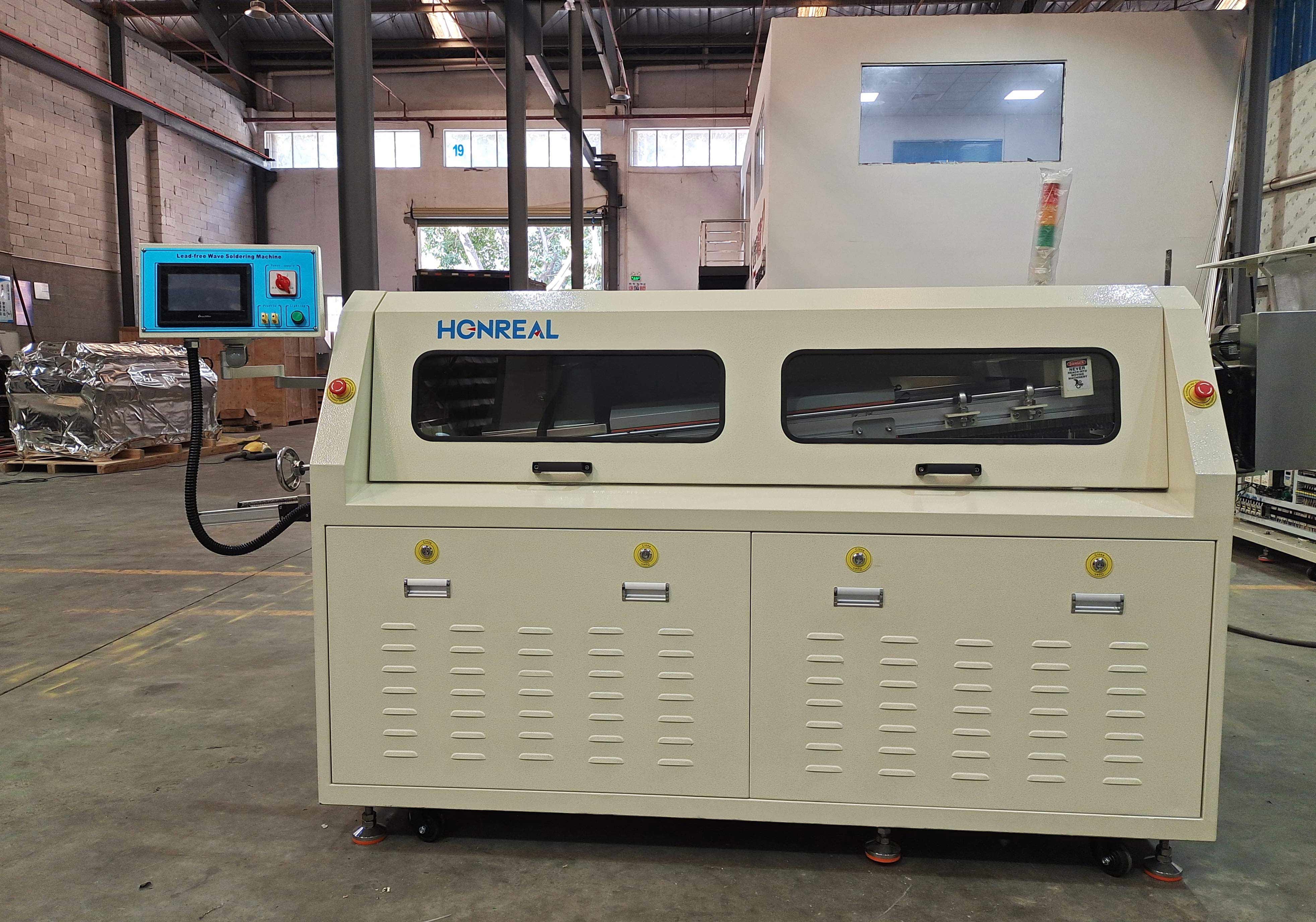

Hình ảnh:
Môi trường và điều kiện làm việc:
1. Các thiết bị phải được đặt trong phòng làm việc thông gió và khô sàn phẳng;
2Nhiệt độ của môi trường làm việc phải trong phạm vi 5 °C 45 °C;
3. Nguồn cung cấp điện ổn định (được nối đất tốt bằng chì mặt đất) với dòng điện định danh phải được trang bị và điện áp của nó phải được ghi lại trong bảng tên;
Trước khi bật, hãy kiểm tra:
1. Điện được cung cấp là công suất định giá của máy hoặc không.
2. Máy được đặt đất tốt hay không;
3. Tất cả các thành phần điện được cố định hoặc không, liên lạc là tốt hoặc không, và sau đó kết nối mỗi cáp điện của hệ thống điều khiển.
Shenzhen Honreal Technology Co.,Ltdis một doanh nghiệp công nghệ cao quốc gia, Chuyên về nghiên cứu và phát triển thiết bị SMT, sản xuất, bán hàng. Dịch vụ cho 500 công ty điện tử hàng đầu thế giới.vốn đăng ký của công ty là 5 triệuCó đội ngũ kỹ thuật có kinh nghiệm và khả năng đổi mới kỹ thuật xuất sắc, Tạo ra một chuỗi cung ứng sản phẩm và đội ngũ dịch vụ tốt hơn và đáp ứng nhu cầu khác nhau của khách hàng là mục tiêu dài hạn của chúng tôi.Chúng tôi sẽ đáp ứng nhu cầu của khách hàng bằng cách hiểu khách hàng, đặt họ lên hàng đầu và cung cấp các dịch vụ có giá trị.
Q: Làm thế nào bạn có thể đảm bảo chất lượng bán hàng của bạn?
A: Chúng tôi đảm bảo rằng mỗi bộ máy được kiểm tra nghiêm ngặt trước khi giao cho bạn, để đảm bảo hiệu suất tuyệt vời của tất cả các sản phẩm.
Hỏi: Đào tạo thế nào?
A: Sau khi mua máy móc của chúng tôi, kỹ sư của bạn có thể đi đến công ty của chúng tôi hoặc nó rất dễ dàng để vận hành
Máy theo video đào tạo và hướng dẫn sử dụng, hướng dẫn sử dụng sẽ đi kèm với máy.
Hỏi: Tôi muốn hỏi bạn liệu có thể có logo của tôi trên sản phẩm không.
Chúng tôi hy vọng bạn biết rằng công ty chúng tôi hoàn toàn hỗ trợ dịch vụ logo tùy chỉnh, chúng tôi làm điều này.
Q: Có khó sử dụng máy này không?
Đối với khách hàng trước đây của chúng tôi, tối đa 2 ngày là đủ để học cách vận hành máy.
