Giới thiệu kết nối

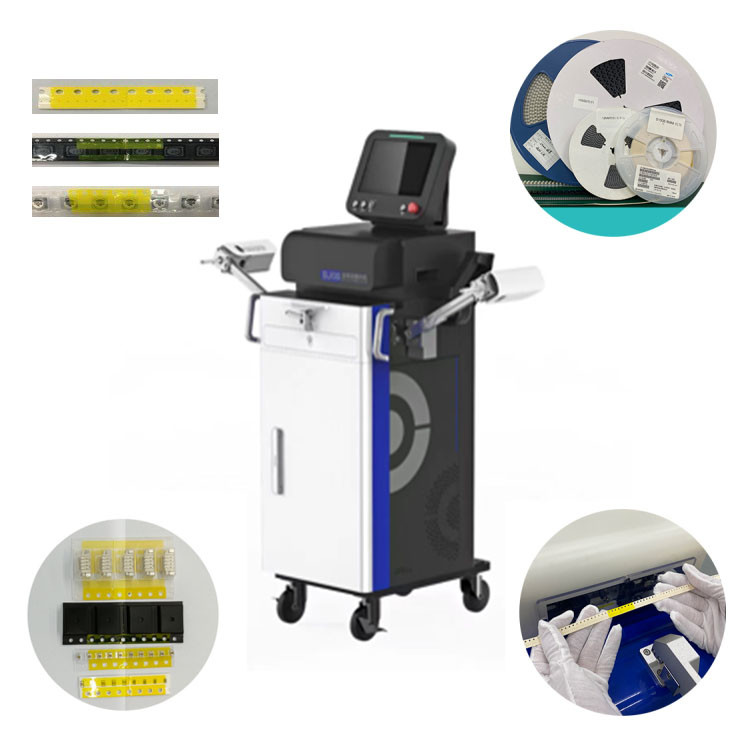

Các tự động Splicer 4-24mm series, được áp dụng cho dòng sản xuất SMT,có thể nhận ra các chức năng thay thế vật liệu không ngừng và tự động cho ăn cuộn băng.Máy tự động phát hiện túi trống của các cuộn thành phần, sự sắp xếp chính xác của cuộn băng cũ và mới và tỷ lệ vượt qua là hơn 98%, giảm sự phụ thuộc vào lao động tay (không cần người vận hành ghép tay có tay nghề). Giúp cải thiện hiệu quả sản xuất,giải quyết các vấn đề chính của việc ghép xấuNó được thiết kế và lập trình bằng phần mềm để cung cấp kết nối chính xác và chống lỗi.
Đặc điểm:
1Nó thay thế lao động tay để ghép, phù hợp với băng ghép 4-24mm.
2Nó có chức năng so sánh mã vạch, phát hiện túi trống của các cuộn thành phần, so sánh phông chữ và ký tự in, giao diện hệ thống vv
3.Splicing chất lượng & tỷ lệ vượt qua là đảm bảo, Giúp cải thiện hiệu quả sản xuất.
4· Ứng dụng cho dây chuyền sản xuất SMT.
| Loại | BW-BE04 | BW-BE08 | BW-BE24 |
| Kích thước | 380*470*1450mm | 380*470*1450mm | 400*470*1450mm |
| Trọng lượng | 65kg | 75kg | 75kg |
| Chiều cao làm việc | 900±15mm | 900±15mm | 930±15mm |
| Chiều rộng cuộn | Vòng nhựa 4mm | Vòng giấy 8mm và Vòng nhựa | Vòng giấy 8-24mm và Vòng nhựa |
| Hình ảnh CCD | Phân tích, túi trống Font&characters so sánh in | Phân tích, túi trống Font&characters so sánh in | Phân tích, túi trống Font&characters so sánh in |
| Kích thước thành phần RC | 01005/0201/0402/0603/0805/1206/1210 | 01005/0201/0402/0603/0805/1206/1210 | 01005/0201/0402/0603/0805/1206/1210 |
| Tần số đo | 50HZ-200KHZ | 50HZ-200KHZ | 50HZ-200KHZ |
| Độ chính xác đo LCR | 0.05% | 0.05% | 0.05% |
| Độ phân giải màn hình | R:0.01mAhms-99.9999mAhms | R:0.01mAhms-99.9999mAhms | R:0.01mAhms-99.9999mAhms |
| C:0.00001pF-9.9999F | C:0.00001pF-9.9999F | C:0.00001pF-9.9999F | |
| CT ghép | 8-10 giây (thời gian ghép) | 8-10S ((Không bao gồm thời gian thủ công) | 8-10S ((Không bao gồm thời gian thủ công) |
| Tỷ lệ vượt qua | 98% | 98% | 98% |
| Giao diện MES | Được hỗ trợ | Được hỗ trợ | Được hỗ trợ |
| PC |
Máy tính bảng công nghiệp 10.1 inch LCD |
Máy tính bảng công nghiệp 10.1 inch LCD |
Máy tính bảng công nghiệp 10.1 inch LCD |
| Hệ điều hành | Win10 | Win10 | Win10 |
| Điện áp pin | Pin Lithium DC 48V | Pin Lithium DC 48V | Pin Lithium DC 48V |
| Điện áp hoạt động bình thường | DC 48V,AC 110-220V | DC 48V,AC 110-220V | DC 48V,AC 110-220V |
| Phương pháp cắt cuộn | Tự động | Tự động | Tự động |
| Tùy chọn cấu hình khác |
Bên ngoài cánh tay hỗ trợ cuộn AC kép, in
|
Bên ngoài cánh tay hỗ trợ cuộn AC kép, in
|
Bên ngoài cánh tay hỗ trợ cuộn AC kép, in |
