Giới thiệu kết nối

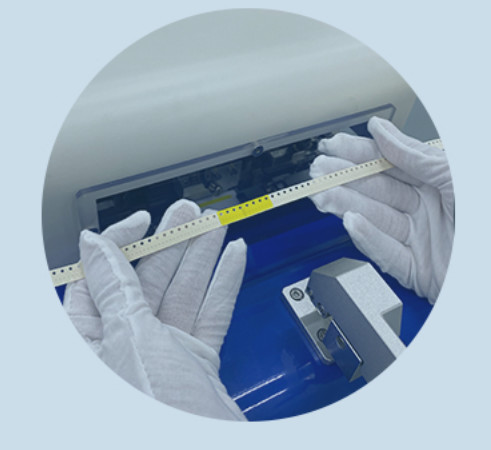

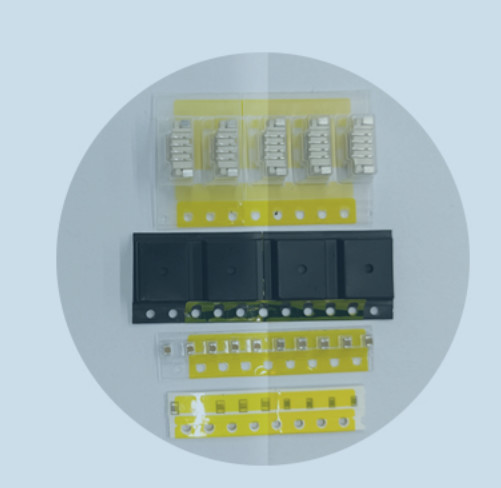

Máy ghép BW-HP08 được phát triển cho dây chuyền sản xuất tự động SMT, chuyển mạch dây chuyền nhanh không dừng lại, chống lỗi thời gian thực.Nó có thể tự động phát hiện vị trí của túi trống trên đầu và đuôi của hai cuộn của cùng một thành phần, cắt và ghép chính xác, và tỷ lệ vượt qua cao đến 99%. Với phép đo RC tiêu chuẩn, phù hợp AOI màn hình lụa và chức năng phát hiện túi trống, giảm hoạt động thủ công và chi phí,cải thiện đáng kể dòng sản xuất SMT OEE.
Ưu điểm chức năng
Dễ sử dụng: 5 phút để học cách vận hành máy.
Cải thiện hiệu quả: Tỷ lệ vượt qua là 98%+, giúp cải thiện hiệu quả
Traceability:Tự động tạo báo cáo splicing.
Khám phá túi trống: CCD chụp kích thước 01005 và trên các thành phần SMD.
Multiple Error-proof: 1.Tự động so sánh mã vạch quét 1 và 2.
2. Silkscreen & nhân vật xác định & so sánh.
3- đo giá trị điện trở và điện dung.
| Loại | BW-HP08 |
| Kích thước | 380*470*1450mm |
| Trọng lượng | 95kg |
| Chiều cao làm việc | 900±15mm |
| Chiều rộng cuộn | Vòng giấy 8mm và Vòng nhựa |
| Hình ảnh CCD | Phân tích, túi trống Font&characters so sánh in |
| Kích thước thành phần RC | 01005/0201/0402/0603/0805/1206/1210 |
| Tần số đo | 50HZ-200KHZ |
| Độ chính xác đo LCR | 0.05% |
| Độ phân giải màn hình | R:0.01mAhms-99.9999mAhms |
| C:0.00001pF-9.9999F | |
| CT ghép | 8-10S ((Không bao gồm thời gian thủ công) |
| Tỷ lệ vượt qua | 99% |
| Giao diện MES | Được hỗ trợ |
| IPC | IPC,10 ¢ Bảng cảm ứng |
| Hệ điều hành | Win10 |
| Điện áp pin | Pin Lithium DC 48V |
| Điện áp hoạt động bình thường | DC 48V,AC 110-220V |
| Phương pháp cắt cuộn | Tự động |
| Tùy chọn cấu hình khác |
Bên ngoài cánh tay hỗ trợ cuộn AC kép, in
|
