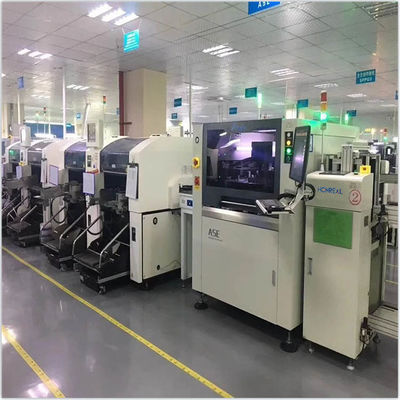

SMT Printer Máy in stencil PCB tự động máy in stencil ASE
1Hệ thống tháo
Nó có thể áp dụng cho các mẫu văn có kích thước khác nhau. Một hệ thống định vị mẫu văn tự động tiết kiệm sự thay đổi dòng theo thời gian và tăng hiệu quả tổng thể.
2Hình ảnh và hệ thống quang học
Một máy in mạ hàn có ánh sáng vòng đồng nhất, ánh sáng đồng trục sáng cao,và hệ thống tầm nhìn trên / dưới tiên tiến Toàn phạm vi bù ánh sáng tự động và chính xác nhận dạng các điểm MARKỨng dụng cho bọc thép, bọc đồng, bọc vàng, phun thép, FPC và các loại PCB khác với màu sắc khác nhau, có thể đảm bảo độ chính xác cao.
3Hệ thống làm sạch
Hệ thống làm sạch stencil là tự động và hiệu quả. Ba tùy chọn làm sạch khô, làm sạch ướt và làm sạch chân không có thể được chọn để sử dụng,cả cá nhân và nhân và bạn cũng có thể chọn để làm sạch bằng tay. Đơn vị để làm sạch được tách khỏi máy ảnh CCD, có thể giảm thiểu tải trọng của động cơ và xung, cải thiện độ chính xác vị trí và tốc độ và kéo dài tuổi thọ.Hệ thống phun nước đảm bảo phun đồng đềuPhần mềm có thể kiểm soát liều lượng của rượu và giấy làm sạch stencil, hiệu quả tiết kiệm nhiều chất thải hút bụi được hỗ trợ với một quạt chuyên dụng,mạnh mẽ và hiệu quả.

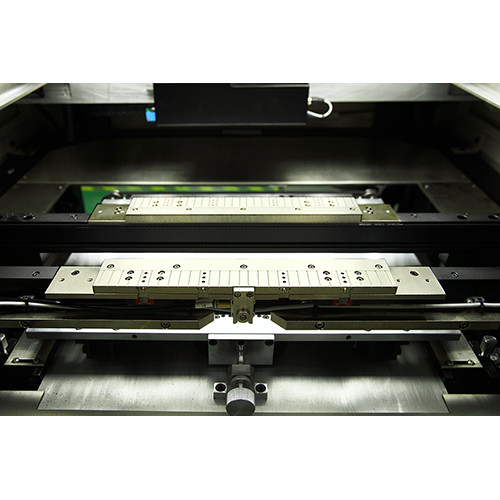

4Hệ thống hiệu chuẩn
Ba trục liên kết được thiết kế với tính năng động siêu cao. Nó có thể nhanh chóng điều chỉnh chiều cao pin jack của PCB với độ dày khác nhau.
5.Operation Interface
Sử dụng giao diện Windows và dễ dàng cho người dùng, với chức năng tương tác người máy lập trình được thiết kế với giảng dạy và hướng dẫn chức năng điều hướng có sẵn ở mỗi bước.Trung Quốc và tiếng Anh ngôn ngữ có thể chọn Hệ điều hành.

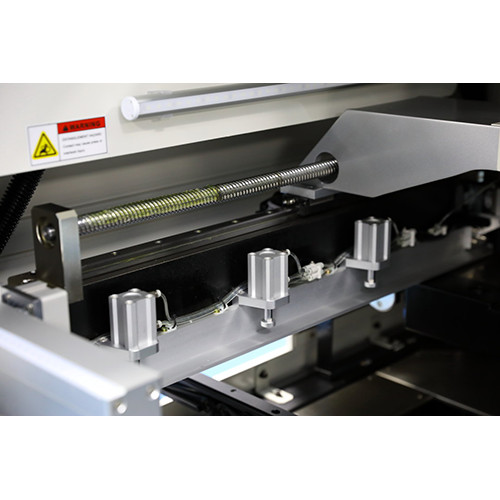

Hệ thống vận chuyển và kẹp PCB
Hệ thống truyền dây đai độc đáo tránh bị mắc kẹt hoặc rơi ra khỏi PCB Động cơ lập trình điều khiển tốc độ vận chuyển và đặt PCB vào vị trí chính xác trong máy in dán hàn.Tự do chọn bên trái hoặc bên phải như hướng đầu vào / đầu ra PCB. Clamp bên linh hoạt và khối chân không hỗ trợ PCB giữ PCB chặt chẽ và đảm bảo sự tiếp xúc hoàn toàn giữa PCB và stencil.
| Thông số kỹ thuật tham số | Máy in dán hàn tự động ASE |
|---|---|
| Kích thước khung hình màn hình | 370 * 370mm |
| Kích thước khung tối đa | 737 * 737mm |
| Độ dày khung màn hình | 25~40mm |
| Kích thước PCB tối thiểu | 50*50mm |
| Kích thước tối đa của bảng PCB | 400*340mm |
| Độ dày tấm PCB | 0.4~6mm |
| PCB Warpage | < 1% |
| Độ cao vận chuyển | 900 ± 40mm |
| Định hướng vận chuyển | Bên trái-bên phải; bên phải-bên trái; bên trái-bên trái; bên phải-bên phải |
| Tốc độ vận chuyển | Max 1500mm/S Có thể lập trình |
| Vị trí bảng PCB Vị trí PCB (Hệ thống hỗ trợ) | Magnetic Pin/Up-down table adjusted/support block by hand (Điều chỉnh từ tính/bảng lên xuống/đường hỗ trợ bằng tay) |
| Vị trí bảng PCB Vị trí PCB (Hệ thống kẹp) | Kẹp bên, vòi chân không |
| Đầu in | Hai đầu in động cơ độc lập |
| Tốc độ squeegee | 6-200mm/s |
| Áp lực của máy ép | 0-15kg |
| góc squeegee | 60° /55° /45° |
| Loại squeegee | Thép không gỉ (Tiêu chuẩn), nhựa |
| Tốc độ tách stencil | 0.1 ~ 20mm/s Có thể lập trình |
| Hệ thống làm sạch | Khô, ướt, chân không (có thể lập trình) |
| Phạm vi điều chỉnh bảng | X: ± 10mm; Y± 10mm; θ; ± 2° |
| CCD FOV | 8*6mm |
| Kiểm tra dán hàn | Tiêu chuẩn kiểm tra 2d |
| Lặp lại vị trí chính xác | ±0,01mm |
| Độ chính xác in | ±0,025mm |
| Thời gian chu kỳ | < 7s (không bao gồm in & làm sạch) |
| Thay đổi sản phẩm | < 5 phút |
| Không khí cần thiết | 4.5~6Kg/cm2 |
| Điện vào | AC:220 ± = 10%, 50/60HZ 1θ 3KW |
| Phương pháp kiểm soát | Kiểm soát PC |
| Kích thước máy | 1220 ((L) * 1375 ((W) * 1500 ((H) mm |
| Trọng lượng máy | Khoảng: 1000kg |
Câu hỏi thường gặp
Q: Làm thế nào bạn có thể đảm bảo chất lượng bán hàng của bạn?
A: Chúng tôi đảm bảo rằng mỗi bộ máy được kiểm tra nghiêm ngặt trước khi giao cho bạn, để đảm bảo hiệu suất tuyệt vời của tất cả các sản phẩm.
Hỏi: Đào tạo thế nào?
A: Sau khi mua máy móc của chúng tôi, kỹ sư của bạn có thể đi đến công ty của chúng tôi hoặc nó rất dễ dàng để vận hành
Máy theo video đào tạo và hướng dẫn sử dụng, hướng dẫn sử dụng sẽ đi kèm với máy.
Hỏi: Tôi muốn hỏi bạn liệu có thể có logo của tôi trên sản phẩm không.
Chúng tôi hy vọng bạn biết rằng công ty chúng tôi hoàn toàn hỗ trợ dịch vụ logo tùy chỉnh, chúng tôi làm điều này.
Q: Có khó sử dụng máy này không?
Đối với khách hàng trước đây của chúng tôi, tối đa 2 ngày là đủ để học cách vận hành máy.
