Máy in PCB hoàn toàn tự động Máy in dán hàn tự động A9
Một máy in Stencil SMT Seriel là độ chính xác cao và sự ổn định cao của máy in hoàn toàn tự động,Chúng tôi theo dõi trong ngành công nghiệp SMT là xu hướng phát triển của sản xuất một thế hệ mới của máy in hoàn toàn tự động với công nghệ hàng đầu quốc tế đồng bộ tầm nhìn, xử lý hình ảnh độ phân giải cao, độ chính xác cao của hệ thống truyền tải, treo thích nghi cạo.
Thông số kỹ thuật:
Máy in dán hàn tự động chính xác cao được thiết kế để chính xác cao
in lưới thép hoặc in stencil trong ngành công nghiệp SMT.
Kích thước PCB in:50mm x 50mm ~ 510mm x 340mm;
Độ dày PCB: 0,4mm ~ 6mm
Độ dày FPC: ¥0.6mm (không bao gồm giàn)
Các vị trí áp dụng của các thành phần
Các thành phần SMT như điện trở, tụ điện, cảm ứng, diode và triode: 0201, 0402, 0603, 0805, 1206 và các thông số kỹ thuật khác;
IC: hỗ trợ bao bì SOP, TSOP, TSSOP, QFN, tối thiểu pitch 0.3mm; hỗ trợ bao bì BGA, CSP,
Min. quả bóng 0,2mm;
Các loại PCB áp dụng
Áp dụng cho các loại PCB của điện thoại di động, truyền thông, TV LCD, STB, rạp chiếu phim gia đình, thiết bị điện tử xe,
Thiết bị điện y tế, hàng không vũ trụ và hàng không, ngoài các sản phẩm điện tử chung.

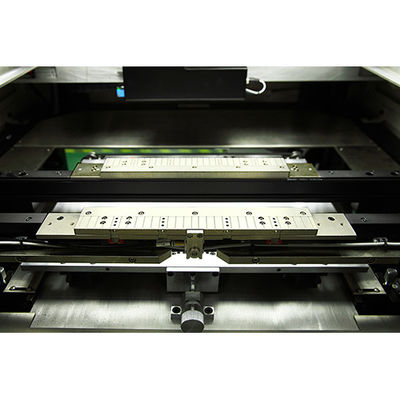

1, Tất cả mới thế hệ thứ 3 cấu trúc X-beam stencil, thêm các nhà điều hành hàn đệm thuận tiện hơn và chính xác vị trí lưới thép;
Loại mới mô-men xoắn X chùm, giải quyết các mốc hàn và bụi lắng đọng, kéo dài tuổi thọ của máy;
2,Scalable trên thiết bị áp lực, trong bối cảnh biến dạng dễ dàng của PCB in có thể làm cho bảng ra, không cần phải sử dụng áp lực
Theo sản phẩm sử dụng linh hoạt
3, Toàn bộ máy sử dụng nhập khẩu tự bôi trơn đường ray hướng dẫn, đường ray hướng dẫn không cần thêm dầu bôi trơn, trong vòng năm năm hướng dẫn bảo trì miễn phí trong vòng năm năm.

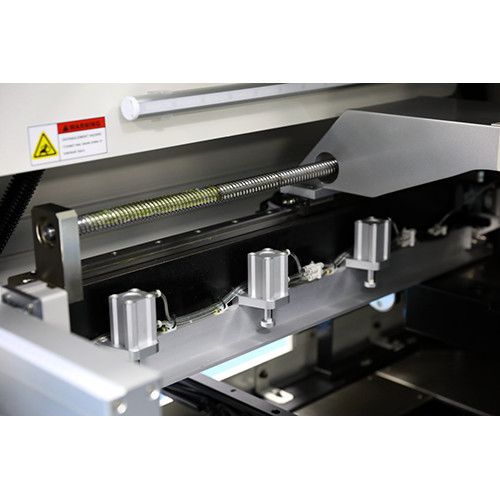

4X Y1 Y2 trong động cơ tuyến tính HAYDON Mỹ, các vít chính xác lái xe Nhật Bản, tự bôi trơn đường ray hướng dẫn, để đảm bảo độ chính xác
5, Mạng lưới khung Y để tự động xác định vị trí, có thể nhanh chóng nhận ra tự động stencil counterpoint;
6"Đường đai cong sử dụng thép cường độ cao, trong quá trình in để đảm bảo sự ổn định của đầu in;
Hệ thống cào kiểu nổi, thiết bị giữ đàn hồi độc đáo, có thể bảo vệ rất tốt trong quá trình thả stencil và scraper.
| Điểm | Mô hình | A9 |
| Kích thước tối đa | 737X737mm | |
| Độ dày | 25~40mm | |
| PCB Min Size | 50X50mm | |
| Kích thước tối đa PCB | 510X340mm ((530X340mm) | |
| Độ dày PCB | 0.4~6mm | |
| PCB Warpage | < 1% | |
| Độ cao vận chuyển | 900±40mm | |
| Định hướng vận chuyển | Bên trái-bên phải; bên phải-bên trái; bên trái-bên trái; bên phải-bên phải | |
| Tốc độ vận chuyển | Max 1500mm/S Có thể lập trình | |
| Địa điểm của Hội đồng PCB |
Hệ thống hỗ trợ | Magnetic Pin/Up-down table adjusted/support block (Máy đệm từ tính/bàn điều chỉnh từ trên xuống) bằng tay Magnetic ngón tay / nền tảng jack điều chỉnh / khối đường viền |
| Hệ thống kẹp | Kẹp bên, vòi hút bụi | |
| Đầu in | Hai đầu in động cơ độc lập | |
| Tốc độ squeegee | 6~200mm/s | |
| Áp lực của máy ép | 0~15kg | |
| góc squeegee | 60°/55°/45° | |
| Loại squeegee | Thép không gỉ ((Tiêu chuẩn), nhựa | |
| Tốc độ tách stencil | 0.1 ~ 20mm/s Có thể lập trình | |
| Hệ thống làm sạch | Khô, ẩm, chân không (có thể lập trình) | |
| Phạm vi điều chỉnh bảng | X:±10mm;Y:±10mm;θ:±2° | |
| Máy | ||
| Lặp lại vị trí chính xác | ± 0,008mm | |
| Độ chính xác in | ±0,02mm | |
| Thời gian chu kỳ | < 7s (không bao gồm in và làm sạch) | |
| Thay đổi sản phẩm | < 5 phút | |
| Không khí cần thiết | 4.5~6Kg/cm2 | |
| Điện vào | AC:220±10%,50/60HZ 1Φ 3KW | |

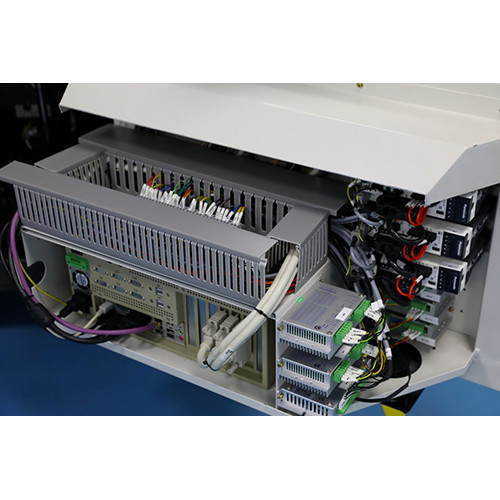

| Phương pháp kiểm soát | Kiểm soát PC | |
| Kích thước máy | 1220 ((L) X1355 ((W) X1500 ((H) mm | |
| Trọng lượng máy | Khoảng: 1000kg | |
