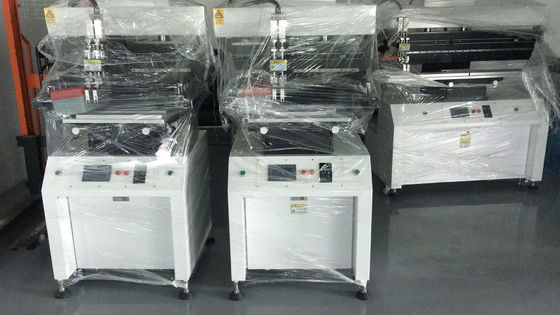

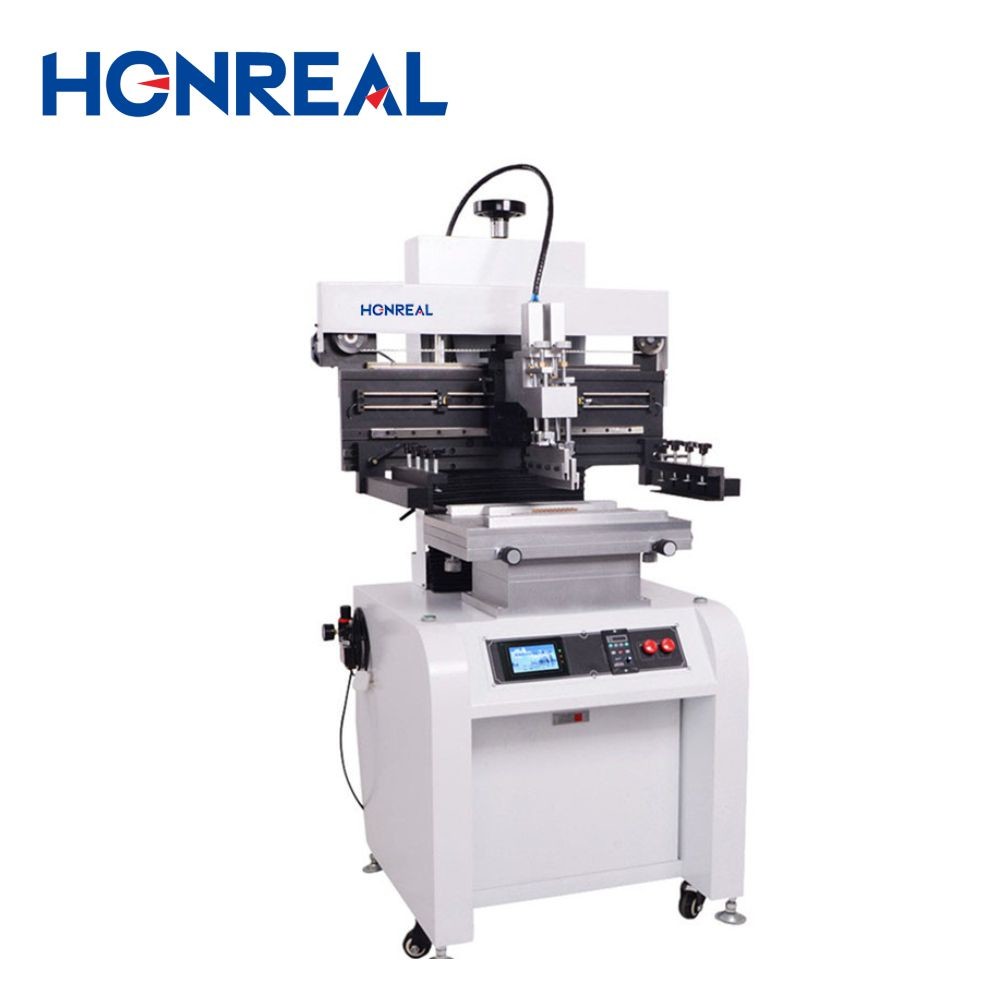

Máy in PCB In Semi Auto Printed Circuit Board Silk Screen
Đưa ra sản phẩm:
1Thiết bị của chúng tôi sử dụng một đường ray hướng dẫn chính xác và một động cơ nhập khẩu để điều khiển chuyển đổi chỗ ngồi lưỡi dao, dẫn đến in chính xác và chính xác.
2Máy cạo in được thiết kế để xoay 45 độ và có thể được cố định tại chỗ, làm cho nó thuận tiện cho việc làm sạch và thay thế stencil.
3. Khối cào có thể được điều chỉnh trước và sau lưỡi dao, để chọn vị trí in phù hợp.
4Kết hợp với tấm in rãnh cố định và PIN, dễ cài đặt và điều chỉnh, để in một, hai mặt.
5.School Edition cách di chuyển một lưới thép, kết hợp với in (PCB), X, Y, Z. Điều chỉnh tốt thuận tiện.
6Có thể được thiết lập cho một chiều và hai chiều, một loạt các phương pháp in.
7Với chức năng đếm tự động để tạo điều kiện cho việc tạo ra thống kê sản lượng.
8.Điều chỉnh góc lưỡi dao, lưỡi dao thép, cao su cào phù hợp.

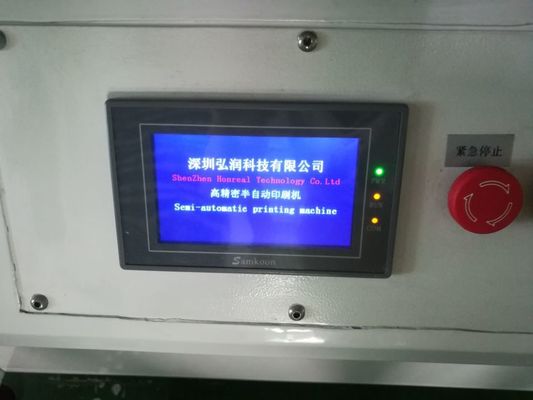

9.Màn hình cảm ứng với chức năng tiết kiệm màn hình, thời gian có thể được điều chỉnh để bảo vệ tuổi thọ của màn hình cảm ứng.
10.Thông hiệu tốc độ in, có thể được điều chỉnh.
| Các thông số kỹ thuật | |
|
Chức năng |
Đơn vị này được sử dụng để in đệm hàn trên bảng PCB |
| Kích thước bàn in | 300×400mm ((hoặc tùy chỉnh) |
| Kích thước khung hình | 370×470mm, 420×520mm, 550×650mm |
| Kích thước PCB | 50x50~300×400mm |
| Độ dày PCB | 0.2 - 5.0mm |
| Vị trí in cố định | Đặt vị trí bên ngoài hoặc chân PCB |
| Chế độ tinh chỉnh tấm giường | Mặt trước/Người sau±10mm R/L±10mm |
| Độ chính xác in | ±0,02mm |
| Độ chính xác lặp lại | ±0,05mm |
| Khoảng cách tối thiểu | 0.35mm |
| Áp suất không khí | 4-6kgf/Cm2 |
| Nguồn cung cấp điện | 220V 50/60Hz 100W |
| Thông số kỹ thuật | ||||
|
Số mẫu |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Kích thước PCB (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Kích thước lưới thép (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ (((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Kích thước bàn in (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| Kích thước máy (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Trọng lượng | 260kg | 300kg | 340kg | 380kg |
