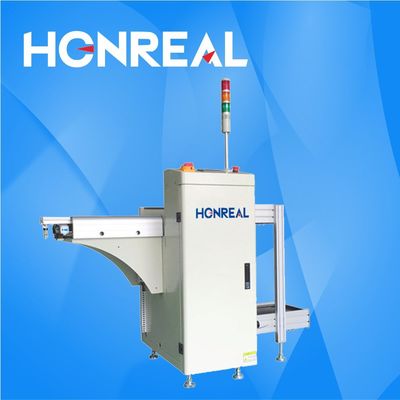

Mô tả

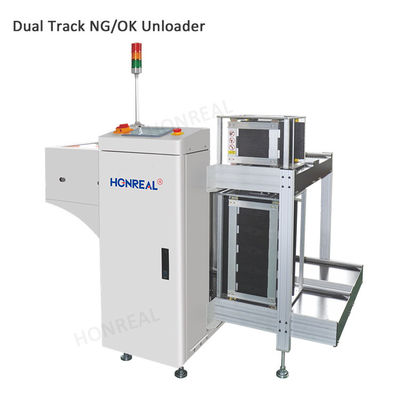

Thiết bị này được sử dụng cho hoạt động nhận của bảng PCB của dây chuyền sản xuất SMT,và nó phù hợp để nhận bảng NG và bảng OK sau khi AOI phía sau máy hàn tái dòng.
Đặc điểm
1. Panasonic PLC + điều khiển màn hình cảm ứng, dễ vận hành.
2Thiết kế với cấu trúc vững chắc.
3. Các kẹp khí trên và dưới đảm bảo vị trí của hộp vật liệu chính xác.
4Thiết kế đường khí đặc biệt đảm bảo rằng bảng PCB không bị đẩy.
5- Với tín hiệu SMEMA.
Các thông số kỹ thuật | |
| Chức năng | Thiết bị này được sử dụng đằng sau AOI, bằng cách nhận tín hiệu AOI, NG và OK PCB được lưu trữ riêng biệt. |
Độ dày PCB | Min0.6mm |
Số tạp chí | Giao thông lên: 1pcs, giao thông xuống: 2pcs, (hoặc tùy chỉnh) |
Chọn bước | 1-4 ((10mm bước pitches) |
Thời gian tải PCB | Khoảng 6 giây. |
Thời gian thay đổi tạp chí | Khoảng 30 giây. |
Hướng vận chuyển | Từ trái sang phải/trên phải sang trái (không cần thiết) |
Độ cao vận chuyển | 900±20mm ((hoặc tùy chỉnh) |
Áp suất không khí | 4-6 bar, MAX30L/phút |
Nguồn cung cấp điện | 100-230V AC ((được tùy chỉnh) một pha, MAX 300V/A |
Thông số kỹ thuật | ||||
| HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| Kích thước PCB (L*W) | (50x50) ↓ 350x250 | (50x50) ↓ 455x330) | (50x50) ↓ 530x390) | (50x50) ↓ 530x460) |
| Kích thước máy (L*W*H) mm | 1700*1450*1200 | 1950×1610×1200 | 2210 × 1730 × 1200 | 2210×1870×1200 |
| Kích thước tạp chí ((L*W*H) mm | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Trọng lượng | 150kg | 180kg | 210kg | 250kg |
