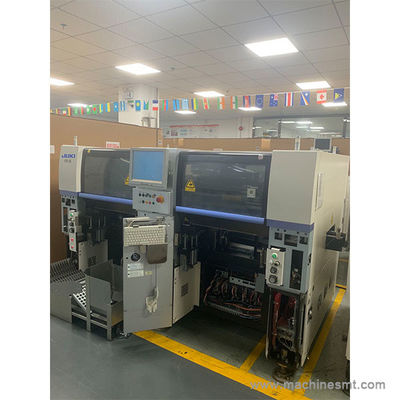

SMT Pick And Place Machine Chip Shooter KE-3010A Được sử dụng nguyên bản cho dây chuyền sản xuất SMT
Đặc điểm
Tiếp tục phát triển của loạt KE
| Chip | 23, 500CPH chip (Laser centering / tối ưu) 18,500CPH (Laser centering / IPC9850) |
|---|---|
| IC | 9,000CPH (cơ quan thị giác / tùy chọn MNVC) |
| Kích thước bảng | Kích thước M (330×250mm) | Ừ | |
|---|---|---|---|
| Kích thước L (4FFF10×360mm) | Ừ | ||
| Kích thước L rộng (510×360mm) *1 | Ừ | ||
| Kích thước XL (610×560mm) | Ừ | ||
| Áp dụng đối với PWB dài (kích thước M) *2 | 650×250mm | ||
| Áp dụng cho PWB dài (kích thước L) *2 | 800×360mm | ||
| Áp dụng cho PWB dài (kích thước L-Wide) *2 | 1,010 × 360mm | ||
| Áp dụng cho PWB dài (kích thước XL) *2 | 1, 210 × 560mm | ||
| Chiều cao của thành phần | 6mm | Ừ | |
| 12mm | Ừ | ||
| Kích thước thành phần | Nhận dạng laser | 0402 ((01005) ~ □ 33,5mm | |
| Nhận dạng thị giác | Máy ảnh tiêu chuẩn | 3mm*3 ~ □33,5mm |
|
| Máy ảnh độ phân giải cao | 1.0×0.5mm*4 ~ □20mm |
||
| Tốc độ đặt | Chip | Tối ưu | 23,500CPH |
| IPC9850 | 18,500CPH | ||
| IC *5 | 9,000CPH *6 |
||
| Độ chính xác vị trí | Nhận dạng laser | ±0,05 mm (±3σ) | |
| Nhận dạng thị giác | ±0,04mm | ||
| Các đầu vào bộ cấp | Max.160 trong trường hợp băng 8mm (trên một bộ cấp băng kép điện) *7 |
||
*1 Kích thước L-Wide là tùy chọn
*2 Áp dụng cho PWB dài là tùy chọn.
*3 Khi sử dụng MNVC. (tùy chọn)
*4 KE-3010A: Khi sử dụng cả máy ảnh độ phân giải cao và MNVC. (tùy chọn)
*5 Tác dụng hiệu quả: Tốc độ đặt IC cho thấy một giá trị ước tính thu được khi máy đặt 36 QFP (100 chân hoặc nhiều hơn) hoặc các thành phần BGA (256 quả bóng hoặc nhiều hơn) trên một bảng kích thước M.(CPH = số lượng các thành phần được đặt trong một giờ)
*6 Giá trị ước tính khi sử dụng MNVC và thu thập các thành phần đồng thời với tất cả các vòi phun.
MNVC là tùy chọn trong KE-3010A.
*7 Khi sử dụng bộ cấp băng kép điện EF08HD.
* PWB kích thước XL sẽ là KE-3010
