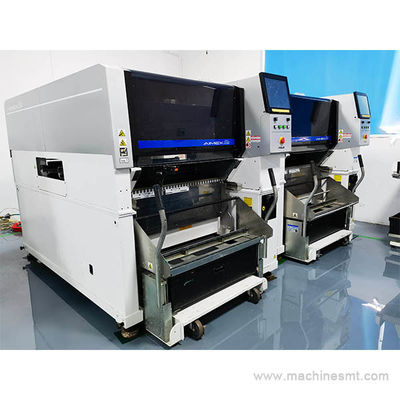

Fuji tốc độ cao tự động Smt Pick And Place Machine Smd Máy lắp đặt Máy lắp đặt bề mặt
AIMEX III Nền tảng đặt hàng linh hoạt
AIMEX III được thiết kế để linh hoạt các thành phần, linh hoạt PCB và linh hoạt sản xuất.
Sản xuất cho các tấm lớn hoặc sản xuất đồng thời hai mô hình
AIMEX III có thể hỗ trợ các tấm lớn có kích thước lên đến 774 (L) x 710 (W) mm.
Sản xuất đồng thời của hai sản phẩm khác nhau là có thể bằng cách sử dụng máy vận chuyển cấu hình kép của chúng tôi.AIMEX III cũng cho phép các phương pháp sản xuất khác nhau và hỗ trợ một loạt các kích thước bảng điều khiển.
Dynamic Exchange DynaHead
AIMEX III cung cấp trao đổi năng động trong quá trình sản xuất cho công cụ tốt nhất cho công việc.Công cụ 4 vòi và một vòi.
Giảm thiểu số lượng chuyển đổi
Thời gian chuyển đổi có thể được giảm bằng cách thực hiện chuyển đổi hàng loạt MFU và bằng cách máy có tối đa 130 khe cắm cho các bộ cấp thức ăn cho phép nạp tất cả các bộ phận cần thiết.
Tăng sản lượng một cách trơn tru
Tạo dữ liệu tự động và chỉnh sửa trên máy bằng cách sử dụng màn hình cảm ứng lớn để hỗ trợ tăng sản xuất mới và phản ứng nhanh với những thay đổi đột ngột trong chương trình.
Các thông số kỹ thuật
| Thông số kỹ thuật cơ bản | ||
|---|---|---|
| Kích thước PCB ((LXW) |
|
|
| Khả năng cấp | Tối đa 130 (8 mm băng) | |
| Thời gian tải PCB | 2.9 giây | |
| Độ chính xác đặt (Dựa trên tham chiếu nhãn hiệu tín nhiệm) |
H24G: +/-0,025 mm (Chế độ chuẩn) / +/-0,038 mm (Chế độ ưu tiên năng suất, đang được phát triển) (3sigma) cpk≥1.00 H08M: +/- 0,040 mm (3σ) cpk≥1.00 OF: +/- 0,050 mm (3σ) cpk≥1.00 H02F: +/- 0,025 mm (3σ) cpk≥1.00 H01: +/- 0,030 mm (3σ) cpk≥1.00 |
|
| Kích thước máy | L: 1280mm, W: 2656mm, H: 1556mm | |
| Đặt đầu | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H24G | H08M | H02F | H01 | OF | |||||||
| Số lượng vòi | 24 | 8 | 2 | 1 | 1 (hoặc 1 móng) |
||||||
| Dữ liệu thông qua (cph) | 37,000 cph (Chế độ ưu tiên năng suất, đang được phát triển) 35,000 cph (Chế độ tiêu chuẩn) |
13,000 | 7,300 | 4,200 | 3,000 | ||||||
| Kích thước bộ phận (mm) |
03015 mm đến 5 x 5 Chiều cao: Tối đa 2,0 mm |
0603 (0201") đến 45 x 45 Chiều cao: Tối đa 13,0 mm |
1608 (0603") đến 74 x 74 (32 x 180) Chiều cao: Tối đa 25,4 mm |
1608 (0603") đến 74 x 74 (32 x 180) Chiều cao: Tối đa 38,1 mm |
|||||||
| Sự hiện diện của một phần kiểm tra |
○ | ○ (H08MQ) |
○ | x | |||||||
| Phần cung cấp |
Nhạc băng | ○ | ○ | ○ | ○ | ||||||
| Cây gậy | x | ○ | ○ | ○ | |||||||
| Thẻ | x | ○ | ○ | ||||||||
| DynaHead ((DX)) | ||||
| Số lượng vòi | 12 | 4 | 1 | |
| Dữ liệu thông qua (cph) | 27,000 Chức năng hiện diện các bộ phận ON: 26,000 |
12,000 | 5,800 | |
| Kích thước bộ phận (mm) |
0402 (01005") đến 12,5 mm theo đường chéo và Y là 7,5 mm hoặc thấp hơn Chiều cao: Tối đa 3,0 mm |
1608 (0603") đến 15 x 15 Chiều cao: Tối đa 6,5 mm |
1608 (0603") đến 74 x 74 (32 x 100) Chiều cao: Tối đa 25,4 mm |
|
| Độ chính xác đặt (Dựa trên tham chiếu nhãn hiệu tín nhiệm) |
+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1.00 | +/- 0,040 mm (3σ) cpk≥1.00 | +/- 0,030 mm (3σ) cpk≥1.00 | |
| Sự hiện diện của một phần kiểm tra |
o | x | o | |
| Phần cung cấp |
Nhạc băng | o | o | o |
| Cây gậy | x | o | o | |
| Thẻ | x | o | o | |
