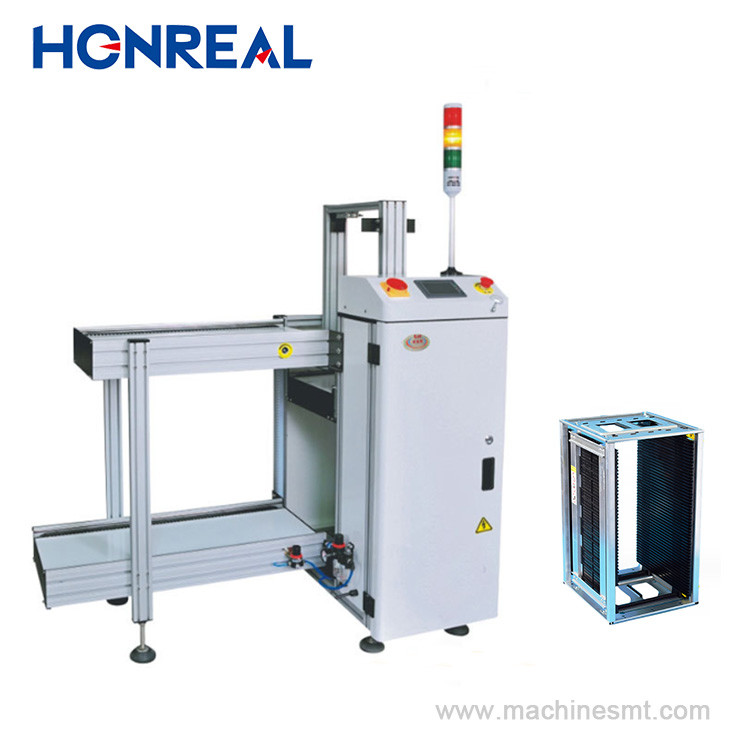

Thiết bị lắp ráp điện tử Loader PCB SMT tự động
Đưa ra sản phẩm:
1. Đơn vị này được sử dụng để gửi PCB ra khỏi tạp chí đến dây chuyền sản xuất SMT.
2Hệ thống điều khiển PLC ổn định và đáng tin cậy;
3.Dễ sử dụng giao diện điều khiển màn hình cảm ứng LED;
4. Các kẹp khí nén trên cùng và dưới cùng ba điểm cung cấp cho các tạp chí sắp xếp;
5Thiết kế lực đẩy hiệu quả có thể đảm bảo PCB không bị phá vỡ;
6.3 khả năng nạp tạp chí.
7.Hướng từ trái sang phải hoặc từ phải sang trái (không cần thiết).
8. Máy luôn theo dõi lỗi;
9Thiết kế vững chắc và ổn định;
10Cổng.SMEMA tương thích;
| Các thông số kỹ thuật | |
| Chức năng | Đơn vị này được sử dụng để gửi PCB ra khỏi tạp chí đến dây chuyền sản xuất SMT |
| Độ dày PCB | Min0.6mm |
| Số tạp chí | Chuyển lên: 1pcs, chuyển xuống: 1ps, (hoặc tùy chỉnh) |
| Chọn bước | 1-4 ((10mm bước pitches) |
| Thời gian tải PCB | Khoảng 6 giây. |
| Thời gian thay đổi tạp chí | Khoảng 30 giây. |
| Hướng vận chuyển | Từ trái sang phải/trên phải sang trái (không cần thiết) |
| Độ cao vận chuyển | 900±20mm ((hoặc tùy chỉnh) |
| Áp suất không khí | 4-6 bar, MAX 10L/phút |
| Nguồn cung cấp điện | 100-230V AC ((được tùy chỉnh) một pha, MAX 300V/A |
Đây là mô hình tiêu chuẩn.
| Thông số kỹ thuật | ||||
| Số mẫu | HR-250 | HR-330 | HR-390 | HR-460 |
| Kích thước PCB (L × W) ↓ L × W) mm | (50x50) ↓ 350x250 | (50x50) ↓ 455x330) | (50x50) ↓ 530x390) | (50x50) ↓ 530x460) |
| Kích thước máy (L × W × H) mm | 1370×750×1200 | 1550×830×1200 | 1750×920×1200 | 1750×990×1200 |
| Kích thước tạp chí (L × W × H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Trọng lượng | 110kg | 135kg | 155kg | 175kg |
