Sự phổ biến của điện tử đa chức năng và hiệu suất cao đã tăng nhanh chóng trong các lĩnh vực như thiết bị di động và điện tử xe hơi.bởi vì các sản phẩm này có xu hướng có vòng đời ngắn, thiết bị sản xuất có tính linh hoạt để đáp ứng với việc tăng lên sản xuất hàng loạt trong một khoảng thời gian ngắn và thay đổi nhu cầu được tìm kiếm.

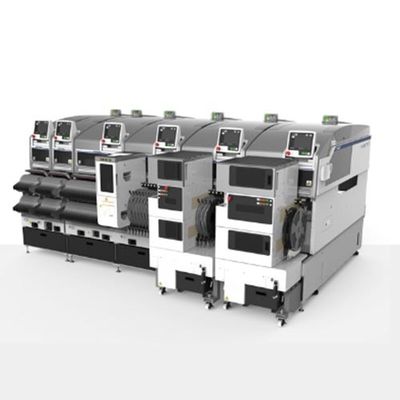

NXT III là một bộ lắp đặt SMT mô-đun có thể cung cấp dòng tốt nhất mỗi lần cho các nhà máy có những loại thay đổi thường xuyên như vậy để sản xuất các thiết bị điện tử.
Các thông số kỹ thuật
| M3 III | M6 III | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kích thước PCB áp dụng (LxW) | 48 x 48 mm đến 305 x 610 mm (conveyor đơn) 48 x 48 mm đến 305 x 510 mm (conveyor hai/một) 48 x 48 mm đến 305 x 280 mm (conveyor đôi / đôi) |
48 x 48 mm đến 610 x 610 mm (conveyor đơn) 48 x 48 mm đến 610 x 510 mm (conveyor đôi / đơn) 48 x 48 mm đến 610 x 280 mm (conveyor đôi / đôi) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Loại bộ phận | Tối đa 20 loại bộ phận (được tính bằng băng 8 mm) | Tối đa 45 loại bộ phận (được tính bằng băng 8 mm) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Thời gian tải PCB | Đối với máy vận chuyển đôi: 0 giây (hoạt động liên tục) Đối với máy vận chuyển đơn: 2,5 giây (chuyển giữa các mô-đun M3 III), 3,4 giây (chuyển giữa các mô-đun M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Độ chính xác vị trí (Tiêu chuẩn nhãn hiệu tín nhiệm) * Độ chính xác đặt được lấy từ các thử nghiệm được thực hiện bởi Fuji. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sản lượng * Khả năng truyền tải trên dựa trên các thử nghiệm được thực hiện tại Fuji. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Các bộ phận hỗ trợ |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Độ rộng của module | 320 mm | 645 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kích thước máy | L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) W: 1900.2 mm, H: 1476 mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tính năng sản phẩm
Thiết lập các dòng theo mục đích
Các mô-đun, đầu và đơn vị cung cấp có thể được kết hợp tự do, do đó cấu hình đường dây tối ưu luôn có thể được xây dựng bằng cách thay đổi cấu hình để phù hợp với những thay đổi trong loại bộ phận và mô hình sản phẩm.
Có thể mở rộng khả năng chỉ cho mức cần thiết bằng cách thêm các mô-đun và trao đổi các đơn vị.
Đầu có thể dễ dàng thay thế
Đầu có thể được thay thế dễ dàng mà không cần công cụ.
Các đầu có trọng lượng nhẹ và do đó có thể được loại bỏ dễ dàng bởi một người vận hành máy khi cần thực hiện bảo trì hoặc khắc phục sự cố khi phản ứng với các vấn đề.
Hoạt động một bên
Chỉ có một quãng đường ngắn để cung cấp và thay đổi các bộ phận, cho một con đường làm việc đơn giản mà không mất quá nhiều thời gian hoặc nỗ lực.
Các dây chuyền sản xuất có thể được cấu hình tự do thành các bố cục như các dây chuyền nối lưng hoặc hình chữ U.
Bảo trì ngoại tuyến để tối đa hóa thời gian hoạt động sản xuất
Bởi vì thay thế các đơn vị cần bảo trì với các đơn vị được bảo trì đầy đủ có thể được thực hiện ở cấp nhà khai thác, thời gian ngừng hoạt động cũng có thể được giảm đáng kể.Bảo trì có thể được thực hiện ngoại tuyến trên các đơn vị được loại bỏ trong khi sản xuất vẫn đang chạy.
Quản lý ID
Đầu, vòi phun, và các bộ cấp đều được quản lý bởi ID.
Dữ liệu sản xuất chi tiết cho vật liệu và thiết bị được lưu trữ trong cơ sở dữ liệu, được sử dụng cho quản lý dây chuyền, quản lý bảo trì và khả năng truy xuất.
Định chuẩn tự động
Người vận hành chỉ cần nhấn nút START sau khi đổi đầu.
có thể tiếp tục.
