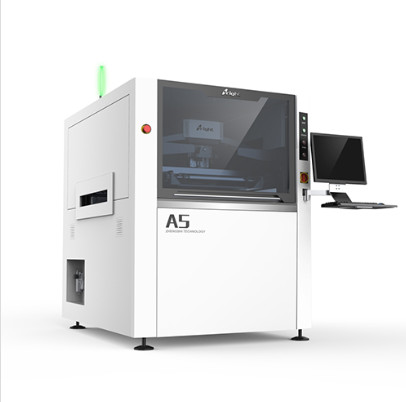

Máy in dán hàn tự động 500mm Squeegee độ chính xác cao cho in tấm PCB

Máy in stencil PCB tự động hoàn toàn Máy in stencil tự động A5

Đặc điểm:


1Hệ thống định vị quang học chính xác
Điều chỉnh bốn nguồn ánh sáng, cường độ ánh sáng là điều chỉnh, ánh sáng là đồng nhất, và thu thập hình ảnh là hoàn hảo hơn;bọc đồng, mạ vàng, phun thiếc, FPC và các loại PCB khác với màu sắc khác nhau.

2. Hệ thống làm sạch stencil hiệu quả cao và thích nghi cao
Hệ thống lau mới đảm bảo tiếp xúc hoàn toàn với stencil và hút chân không lớn.và hoàn toàn loại bỏ bột hàn hấp thụ trong stencil và lưới thực sự nhận ra chức năng làm sạch tự động hiệu quả.

3. Động cơ chủ động của trục in
Squeegee Y axis servo với ổ cuộn, độ chính xác cao hơn, hoạt động ổn định hơn, kéo dài tuổi thọ, để cung cấp một nền tảng điều khiển in tốt cho khách hàng

4. Hệ thống squeegee thông minh
Cài đặt có thể lập trình thông minh, hai động cơ trực tiếp độc lập điều khiển squeegee, tích hợp chính xác hệ thống phát hiện áp suất bằng không.

5. Hệ thống thích nghi độ dày PCB đặc biệt
Chiều cao nền tảng được tự động hiệu chỉnh theo cài đặt độ dày PCB, vốn thông minh, nhanh chóng, đơn giản và đáng tin cậy trong cấu trúc.

6. Kiểm tra chất lượng in mạ hàn 2D và phân tích SPC
Chức năng 2D cho offset, ít thiếc, rò rỉ, kết nối thiếc và các vấn đề in khác có thể được phát hiện nhanh chóng, điểm phát hiện tăng tùy ý;Phần mềm SPC có thể phân tích các mẫu thu thập bởi máy CPK chỉ số đảm bảo chất lượng in.

7- Chức năng lấp đầy bột hàn tự động
Thường xuyên và điểm cố định tự động thêm mốt hàn để đảm bảo chất lượng mốt hàn và lượng mốt hàn trong stencil.Để đảm bảo rằng khách hàng có thể thực hiện chất lượng in ổn định và liên tục trong một thời gian dài, cải thiện năng suất.

8. Squeegee áp lực kiểm soát phản hồi vòng kín
Được xây dựng trong hệ thống điều khiển cảm biến áp suất kỹ thuật số chính xác, thông qua hệ thống phản hồi áp suất của máy ép, nó có thể hiển thị chính xác giá trị áp suất ban đầu của máy ép,thông minh điều chỉnh độ sâu của áp suất squeegee, đảm bảo giá trị áp suất không đổi trong quá trình in và đạt được kiểm soát quá trình cao nhất, và nhận ra in hoàn hảo của các thiết bị mật độ cao và khoảng cách tốt.

9. Nhiệt độ và độ ẩm điều khiển chức năng
Điều chỉnh tự động và giám sát nhiệt độ và độ ẩm trong máy in để đảm bảo tính chất vật lý ổn định của vật liệu in.

10. Vacuum suction plate and upper press function (bảng hút chân không và chức năng nén trên)
Nó có thể tự động kẹp PCB có kích thước và độ dày khác nhau để vượt qua hiệu quả sự biến dạng của bảng.

11. chức năng phát hiện của mảng mạ hàn của stencil
Khám phá thời gian thực của biên bột hàn (trọng lượng) trên stencil,thông báo thông minh cho việc lấp xiềng

12. Chức năng phát hiện của Stencil plugging
Bằng cách bù đắp nguồn ánh sáng trên stencil, CCD được sử dụng để kiểm tra lưới trong thời gian thực, để nhanh chóng phát hiện và đánh giá liệu stencil có bị chặn sau khi làm sạch hay không,và thực hiện làm sạch tự động, là một bổ sung cho việc phát hiện 2D của PCB.


Parameter thiết bị:
