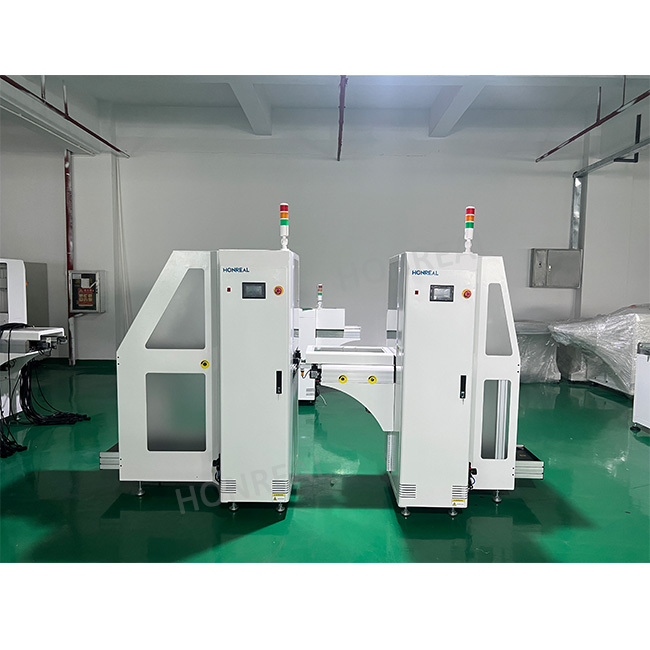

Thiết bị xử lý PCB máy nạp PCB tự động máy nạp tạp chí SMT 1-4 bước pitches nạp PCB unloader
Đưa ra sản phẩm:
|
Các thông số kỹ thuật
|
|
| Chức năng | Đơn vị này được sử dụng để gửi PCB ra khỏi tạp chí đến dòng sản xuất SMT |
|
Độ dày PCB
|
Min0.6mm |
|
Số tạp chí
|
Chuyển lên: 1pcs, chuyển xuống: 1ps, (hoặc tùy chỉnh) |
|
Chọn bước
|
1-4 ((10mm bước pitches) |
|
Thời gian tải PCB
|
Khoảng 6 giây. |
|
Thời gian thay đổi tạp chí
|
Khoảng 30 giây. |
|
Hướng vận chuyển
|
Từ trái sang phải/trên phải sang trái (không cần thiết) |
|
Độ cao vận chuyển
|
900±20mm ((hoặc tùy chỉnh) |
|
Áp suất không khí
|
4-6 bar, MAX10L/phút |
|
Nguồn cung cấp điện
|
100-230V AC ((được tùy chỉnh) một pha, MAX 300V/A |
| Thông số kỹ thuật | ||||
| Số mẫu | HR-250 | HR-330 | HR-390 | HR-460 |
| Kích thước PCB (L × W) ↓ L × W mm | (50x50) ↓ 350x250 | (50x50) ↓ 455x330) | (50x50) ↓ 530x390) | (50x50) ↓ 530x460) |
| Kích thước máy (L × W × H) mm | 1370×750×1200 | 1550×830×1200 | 1750×920×1200 | 1750×990×1200 |
| Kích thước tạp chí (L × W × H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Trọng lượng | 110kg | 135kg | 155kg | 175kg |
Bảo trì thiết bị
1. Kiểm tra xem dây chuyền vận chuyển là quá lỏng và giữ cho dây chuyền sạch
2. Giữ các vòng bi tuyến tính và trục quang của bàn nâng sạch
3. lau dầu bẩn bằng một miếng vải hoặc giấy không có mông, và sau đó bôi trơn vít quả bóng
4Kiểm tra tất cả các chức năng vận hành tự động và thủ công
5.Kiểm tra xem truyền PCB là trơn tru
6. Điều chỉnh nền tảng nâng lên vị trí cao nhất, tắt điện, và kiểm tra xem nền tảng nâng đã xuống.
7Kiểm tra xem xi lanh di chuyển trơn tru
8- Kiểm tra đường dây đai.
9Kiểm tra xem cảm biến quang điện và cảm biến từ có hoạt động đúng không
Chứng nhận
Bao bì
Câu hỏi thường gặp
1) Đây là lần đầu tiên tôi sử dụng loại máy này, có dễ vận hành không?
Có hướng dẫn sử dụng tiếng Anh hoặc hướng dẫn video cho bạn biết cách sử dụng máy.
Nếu bạn vẫn còn bất kỳ câu hỏi nào, vui lòng liên hệ với chúng tôi qua e-mail / skype / điện thoại / dịch vụ trực tuyến của Trademanager.
2)Đào tạo thế nào?
A: Sau khi mua máy móc của chúng tôi, kỹ sư của bạn có thể đi đến công ty của chúng tôi hoặc nó rất dễ dàng để vận hành
Máy theo video đào tạo và hướng dẫn sử dụng, hướng dẫn sử dụng sẽ đi kèm với máy.
3) Tôi muốn hỏi nếu nó có thể có logo của tôi trên sản phẩm.
Chúng tôi hy vọng bạn biết rằng công ty chúng tôi hoàn toàn hỗ trợ dịch vụ logo tùy chỉnh, chúng tôi làm điều này.
4) Làm thế nào tôi có thể mua máy này từ bạn? (Rất dễ dàng và linh hoạt!)
A. Liên hệ với chúng tôi về sản phẩm này trực tuyến hoặc qua e-mail.
B. Đàm phán và xác nhận giá cuối cùng, vận chuyển, phương thức thanh toán và các điều khoản khác.
C. Gửi hóa đơn proforma và xác nhận đơn đặt hàng.
D. Thực hiện thanh toán theo phương pháp được ghi trên hóa đơn proforma.
E. Chúng tôi chuẩn bị cho đơn đặt hàng của bạn về mặt hóa đơn proforma sau khi xác nhận thanh toán đầy đủ của bạn.
Và kiểm tra chất lượng 100% trước khi vận chuyển.
F.Gửi đơn hàng của bạn bằng đường không hoặc đường biển.
