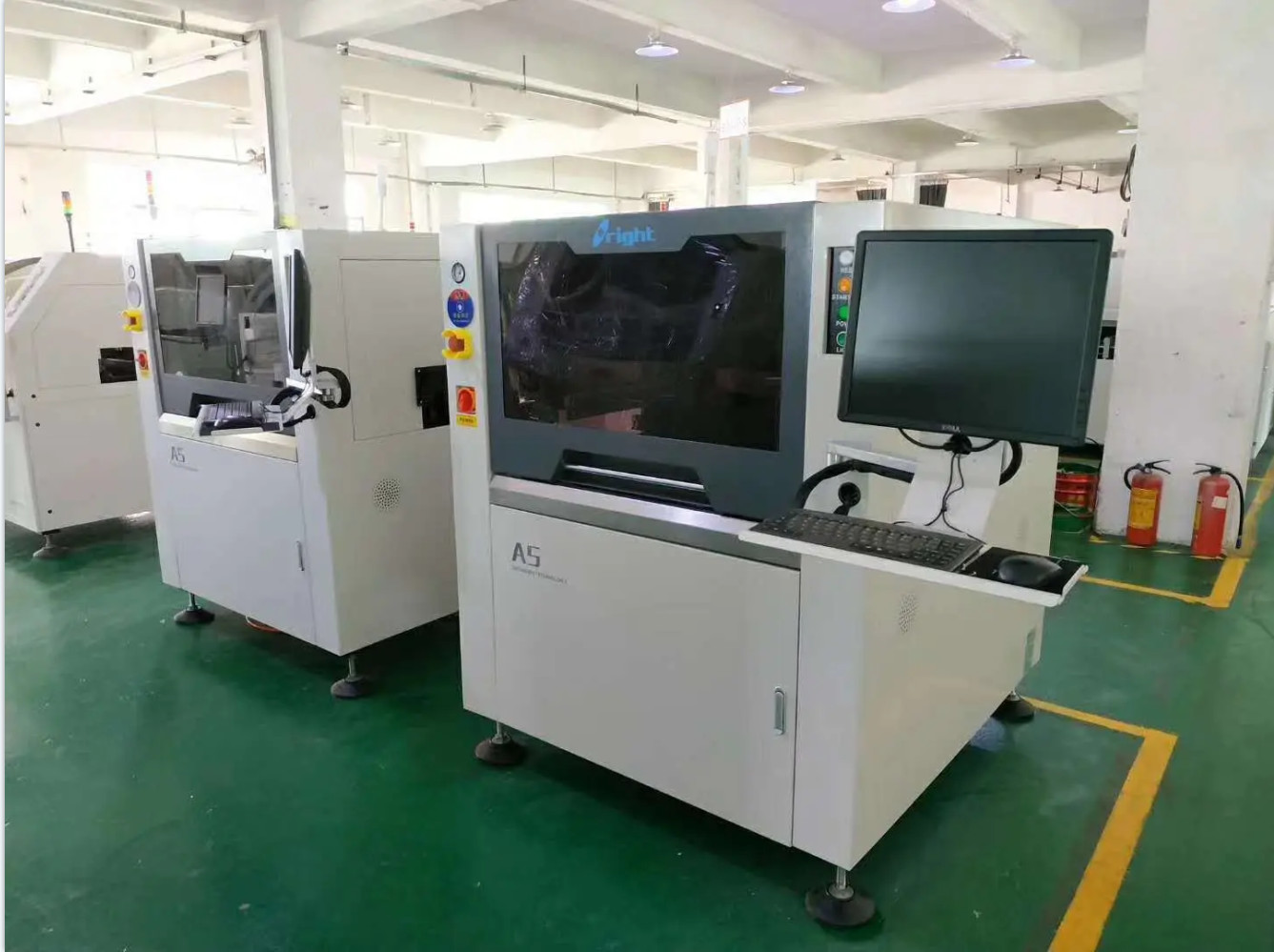

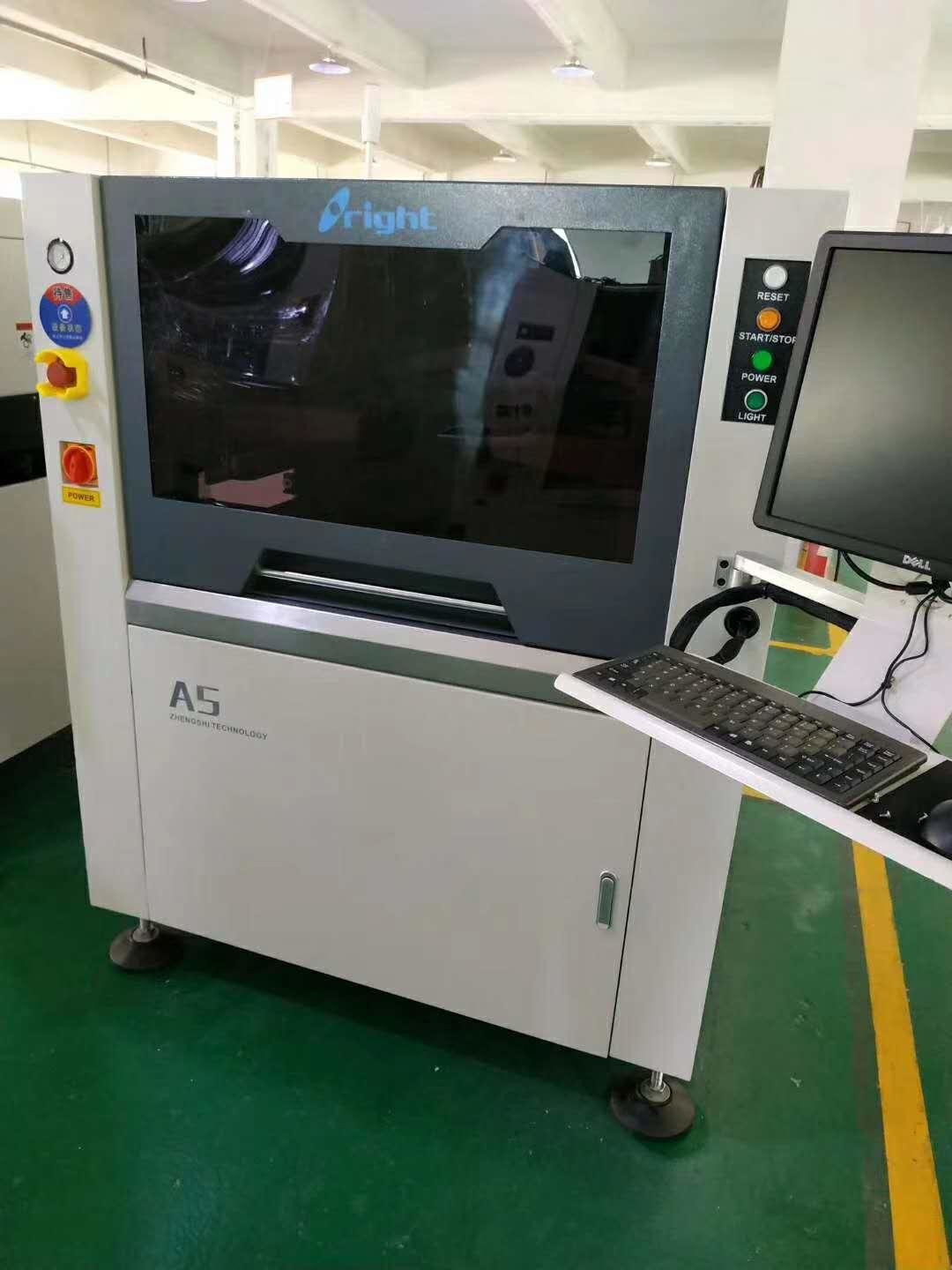

Máy in stencil PCB tự động hoàn toàn Máy in stencil tự động A5
Mô tả sản phẩm:
Thiết kế nhân bản;
Phạm vi ứng dụng rộng, tính linh hoạt mạnh mẽ;
Hệ thống làm sạch tự động loại phun duy nhất;
Cấu trúc tiết kiệm giấy lau hiệu quả cao và tiết kiệm năng lượng;
Hệ thống xử lý hình ảnh duy nhất;
Chế độ sản xuất in thông minh;
Phạm vi in: 400*340mm/510*340mm
Dùng nền tảng liên kết ba trục UVW chung quốc tế;
Kích thước máy:1220X1355X1500mm;
Các tùy chọn máy: Chức năng thêm thiếc tự động, chức năng phát hiện chốt stencil tự động, chức năng phân phối tự động, chức năng phản hồi áp suất squeegee;
Chức năng tự động MSE / SPI tự động chức năng điều khiển nhiệt độ và độ ẩm.
Parameter thiết bị:
|
SCrane Frames: |
370*370mm~737*737mm |
|
Sự suy nghĩ: |
25~40mm |
|
Kích thước PCB ((min~max) |
50*50~400*340mm |
|
Độ dày PCB |
0.4~6mm |
|
PCB Warpage |
< 1% |
|
Độ cao vận chuyển |
900±40mm |
|
Hướng vận chuyển |
Từ trái sang phải hoặc từ phải sang trái |
|
Tốc độ vận chuyển |
Max 1500mm/s Có thể lập trình |
|
Đầu in |
Hai đầu in động cơ độc lập |
|
Tốc độ squeegee |
6~200mm/s |
|
góc squeegee |
60°/55°/45° |
|
Loại squeegee |
Thép không gỉ (Tiêu chuẩn) Nhựa |
|
Cụ thể: |
0.1 ~ 20mm/s Có thể lập trình |
|
Hệ thống làm sạch |
Khô / ẩm / chân không ((có thể lập trình) |
|
Phạm vi điều chỉnh bảng |
X:±10mm Y:±10mm |
|
CCD FOV |
8*6mm |
|
Kiểm tra dán hàn |
Tiêu chuẩn kiểm tra 2D |
|
Lặp lại vị trí chính xác |
±0,025mm |
|
Thời gian chu kỳ |
< 7s (không bao gồm in và làm sạch) |
|
Thay đổi sản phẩm |
<5 phút |
|
Không khí cần thiết |
4.5~6kg/cm2 |
|
Trọng lượng máy |
Khoảng 1000kg |
|
Kích thước máy |
1220*1355*1500 |
