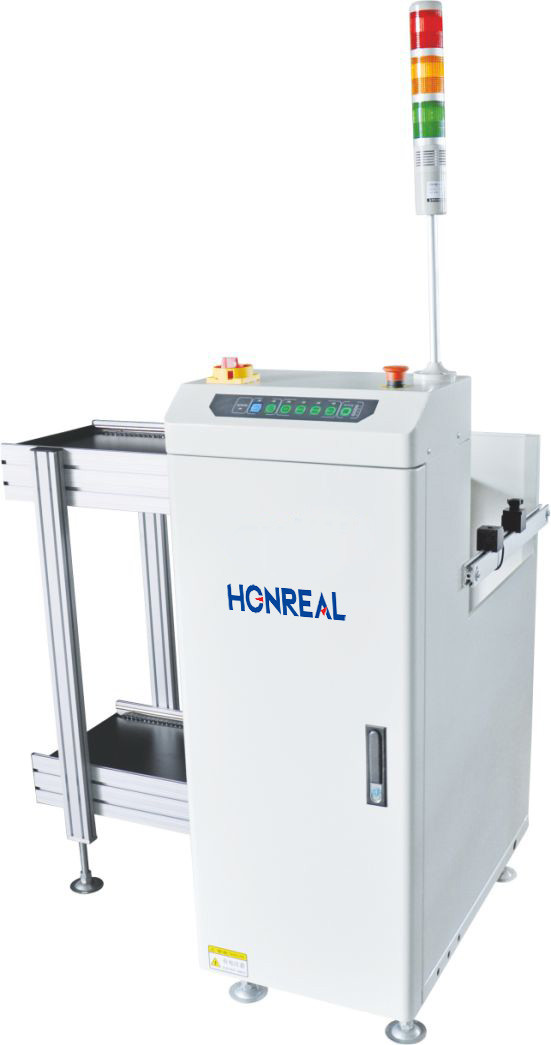

Máy tải tạp chí SMT Pcb nhỏ cho lắp ráp điện tử
Đưa ra sản phẩm:

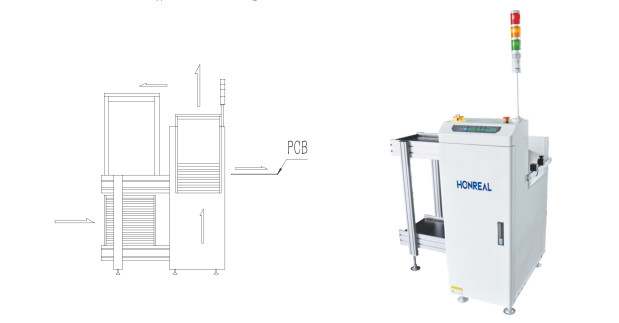

Thiết bị này được thiết kế để chuyển PCB từ một tạp chí đến một dây chuyền sản xuất SMT. Nó kết hợp một hệ thống điều khiển PLC đáng tin cậy và nhất quán,cùng với giao diện điều khiển màn hình cảm ứng LED thân thiện với người dùngViệc sắp xếp tạp chí được tạo thuận lợi bởi các kẹp khí nén được đặt ở phía trên và phía dưới, sử dụng một hệ thống ba điểm.Thiết kế bao gồm một cơ chế đẩy hiệu quả để đảm bảo rằng PCB vẫn còn nguyên vẹn trong quá trình chuyểnNó có khả năng tải lên đến ba tạp chí cùng một lúc.
Hướng chuyển đổi có thể được tùy chỉnh để di chuyển từ trái sang phải hoặc từ phải sang trái (tùy chọn). Máy được trang bị khả năng theo dõi lỗi liên tục,đảm bảo phát hiện và giải quyết nhanh chóng bất kỳ vấn đềThiết kế mạnh mẽ và ổn định của nó đảm bảo hiệu suất đáng tin cậy. Ngoài ra, nó có một cổng SMEMA tương thích để tích hợp liền mạch với các thiết bị khác.
|
Các thông số kỹ thuật
|
|
| Chức năng | Đơn vị này được sử dụng để gửi PCB ra khỏi tạp chí đến dây chuyền sản xuất SMT |
|
Độ dày PCB
|
Min0.6mm |
|
Số tạp chí
|
Chuyển lên: 1pcs, chuyển xuống: 1ps, (hoặc tùy chỉnh) |
|
Chọn bước
|
1-4 ((10mm bước pitches) |
|
Thời gian tải PCB
|
Khoảng 6 giây. |
|
Thời gian thay đổi tạp chí
|
Khoảng 30 giây. |
|
Hướng vận chuyển
|
Từ trái sang phải/trên phải sang trái (không cần thiết) |
|
Độ cao vận chuyển
|
900±20mm ((hoặc tùy chỉnh) |
|
Áp suất không khí
|
4-6 bar, MAX10L/phút |
|
Nguồn cung cấp điện
|
100-230V AC ((được tùy chỉnh) một pha, MAX 300V/A |
| Thông số kỹ thuật | ||||
| Số mẫu | HR-250D | HR-330D | HR-390D | HR-460D |
| Kích thước PCB (L × W) ↓ L × W) mm | (50x50) ↓ 350x250 | (50x50) ↓ 455x330) | (50x50) ↓ 530x390) | (50x50) ↓ 530x460) |
| Kích thước máy (L × W × H) mm | 1080×770×1200 | 1280×850×1200 | 1450×920×1200 | 1450×990×1200 |
| Kích thước tạp chí (L × W × H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Trọng lượng | 110kg | 130kg | 150kg | 165kg |
