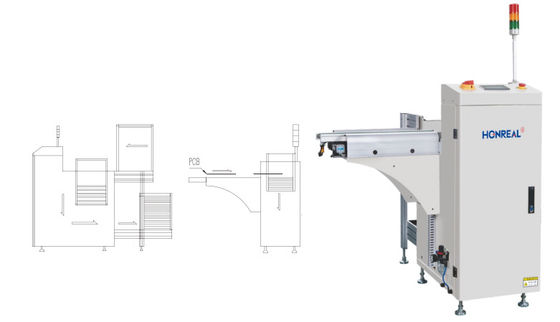

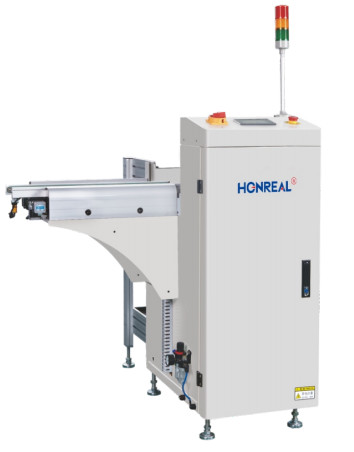

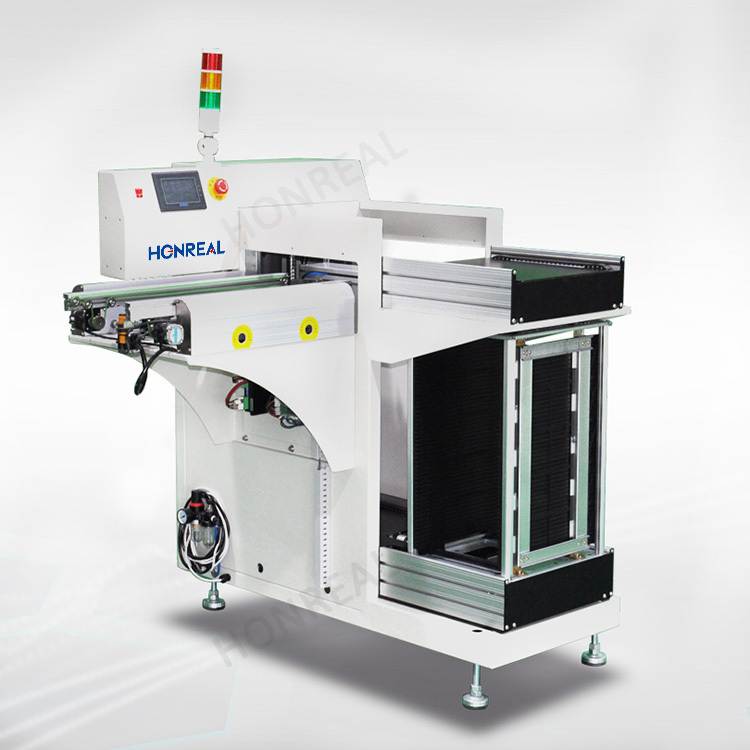

Trung Quốc nhà máy tự động tạp chí Smt L hình dạng xử lý unloader với tạp chí giá đỡ cho dây chuyền lắp ráp Smt
Đưa ra sản phẩm:
1Thiết bị này được sử dụng để thu thập PCB vào tạp chí ở cuối dòng sản xuất SMT
2Hệ thống điều khiển PLC ổn định và đáng tin cậy;
3.Dễ sử dụng giao diện điều khiển màn hình cảm ứng LED;
4. Các kẹp khí nén trên cùng và dưới cùng ba điểm cung cấp cho các tạp chí sắp xếp;
5Thiết kế lực đẩy hiệu quả có thể đảm bảo PCB không bị phá vỡ;
6.2 khả năng nạp đạn.
7.Hướng từ trái sang phải hoặc từ phải sang trái (không cần thiết).
8. Máy luôn theo dõi lỗi;
9Thiết kế vững chắc và ổn định;
10Cổng.SMEMA tương thích;
Ứng dụng
Nó được sử dụng ở cuối các dây chuyền sản xuất SMT và AI. Nó không cần phải chạm vào bảng PCB bằng tay để bảo vệ tốt hơn bảng PCB.PCB Unloader tự động thu thập PCB từ dây chuyền sản xuất đến tạp chí PCBNó cũng có thể thiết lập chức năng khởi động lớp đĩa đẩy / lớp đĩa đẩy; máy này có các chức năng của độ chính xác nâng cao, tự động đếm, báo động lỗi, thông tin báo động,vvNó là một thiết bị thiết yếu để thực hiện tự động hóa dây chuyền đầy đủ.
Các thông số kỹ thuật
|
|
Chức năng | Thiết bị này được sử dụng để thu thập PCB vào tạp chí ở cuối dòng sản xuất SMT |
Độ dày PCB
|
Min0.6mm |
Số tạp chí
|
Chuyển lên: 1pcs, chuyển xuống: 1ps, (hoặc tùy chỉnh) |
Chọn bước
|
1-4 ((10mm bước pitches) |
Thời gian tải PCB
|
Khoảng 6 giây. |
Thời gian thay đổi tạp chí
|
Khoảng 30 giây. |
Hướng vận chuyển
|
Từ trái sang phải/trên phải sang trái (không cần thiết) |
Độ cao vận chuyển
|
900±20mm ((hoặc tùy chỉnh) |
Áp suất không khí
|
4-6 bar, MAX10L/phút |
Nguồn cung cấp điện
|
100-230V AC ((được tùy chỉnh) một pha, MAX 300V/A |
Thông số kỹ thuật
|
||||
Số mẫu
|
HR-250XL | HR-330XL | HR-390XL | HR-XB460XL |
Kích thước PCB (L × W) ↓ L × W) mm | (50x50) ↓ 350x250 | (50x50) ↓ 455x330) | (50x50) ↓ 530x390) | (50x50) ↓ 530x460) |
Kích thước máy (L × W × H) mm | 1180×1130×1200 | 1300×1420×1200 | 1500×1530×1200 | 1500×1630×1200 |
Kích thước tạp chí (L × W × H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
Trọng lượng | 170kg | 150kg | 170kg | 185kg |
