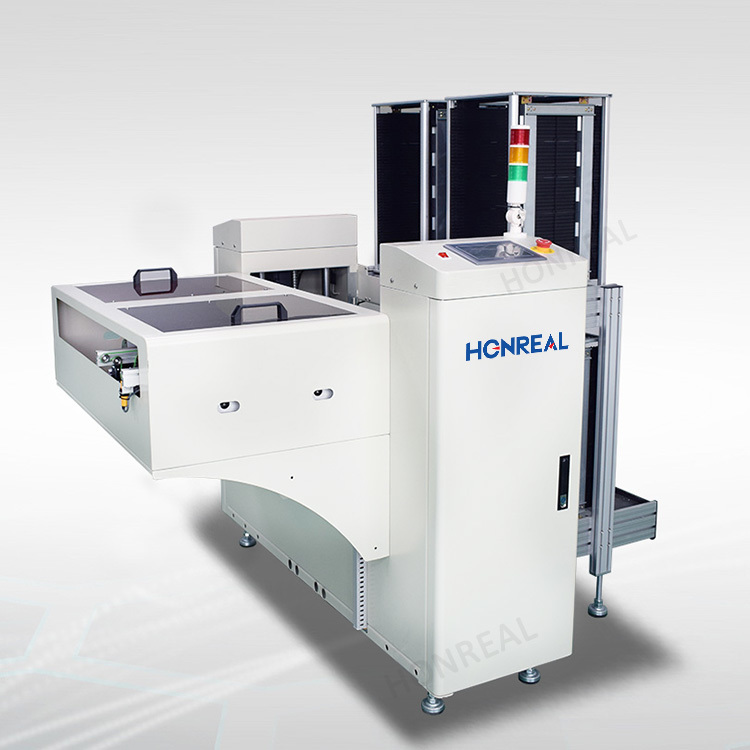

Máy dỡ hàng tự động SMT Trung Quốc cho PCB Ng & Ok với đường ray kép cho Máy AOI
Mô tả
Thiết bị này được sử dụng cho hoạt động tiếp nhận của bảng PCB của dây chuyền sản xuất SMT và nó phù hợp để tiếp nhận bảng NG và bảng OK sau máy hàn reflow AOI.
Tính năng
1. Điều khiển PLC+Màn hình cảm ứng Panasonic, dễ vận hành.
2. Thiết kế với cấu trúc chắc chắn.
3. Kẹp khí trên và dưới đảm bảo vị trí của hộp vật liệu một cách chính xác.
4. Thiết kế đường dẫn khí đặc biệt đảm bảo rằng bảng PCB không bị đẩy.
5. Với tín hiệu SMEMA.
|
Thông số kỹ thuật |
|
| Chức năng | Thiết bị này được sử dụng sau AOI, bằng cách nhận tín hiệu AOI, NG và OK PCB được lưu trữ tự động riêng biệt. |
|
Độ dày PCB |
Tối thiểu 0.6mm |
|
Số lượng băng tải |
Vận chuyển lên: 1 chiếc, vận chuyển xuống: 1 chiếc, (hoặc tùy chỉnh) |
|
Chọn bước nhảy |
1-4 (bước nhảy 10mm) |
|
Thời gian nạp PCB |
Khoảng 6 giây |
|
Thời gian thay đổi băng tải |
Khoảng 30 giây |
|
Hướng vận chuyển |
Trái sang phải/phải sang trái (tùy chọn) |
|
Chiều cao vận chuyển |
900±20mm (hoặc tùy chỉnh) |
|
Áp suất không khí |
4-6 bar, TỐI ĐA 30L/phút |
|
Nguồn điện |
100-230V AC (tùy chỉnh) một pha, TỐI ĐA 300V/A |
|
Thông số kỹ thuật |
||||
|
Mã số |
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| Kích thước PCB (D*R)～(D*R)mm | (50x50)～(350x250) | (50x50)～(455x330) | (50x50)～(530x390) | (50x50)～(530x460) |
| Kích thước máy (D*R*C)mm | 1700*1450*1200 | 1950×1610×1200 | 2210×1730×1200 | 2210×1870×1200 |
| Kích thước băng tải (D*R*C)mm | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Cân nặng | 150kg | 180kg | 210kg | 250kg |
Chi tiết

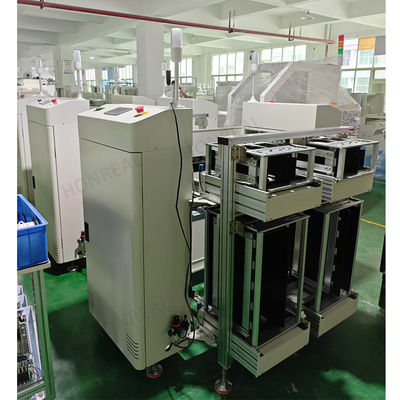

Xưởng sản xuất
